車の配線グロメット交換｜穴径・板厚別の対応品

どのサイズを買えばよいのか迷いますよね。見た目が似ていても、穴径だけでは固定できないことがあります。

購入を決めるのは、車体の取付穴径、板厚、配線束の外径です。3つの寸法がそろう汎用品が対応します。

ただし、蛇腹型や爪付きの成形品には車種専用品が必要です。水がかかる場所では、形状と防水性も購入条件になります。

穴径・板厚別の対応品を、条件ごとのおすすめとともにまとめてみました。

取付穴径	板厚	配線外径	おすすめ商品	選定理由
サイズ別	サイズ別	サイズ別	BESTU ケーブルグロメット 8サイズ180個セット	8種類を収録
8mm	約2.5mm	5mm	uxcell ゴムグロメット 8mm取付径 10個	小径配線向け
10mm	約2mm	8mm	uxcell ゴムグロメット 10mm取付径 10個	中径配線向け
12mm	約2.5mm	10mm	uxcell ゴムグロメット 12mm取付径 10個	太めの配線向け
約31.8mm	公称値なし	約9.5〜25.4mm	DOITOOL ファイアウォールグロメット 2個セット	大径の貫通部向け

複数の寸法が必要なら、BESTUの180個セットがおすすめです。6〜25.4mm表記の8サイズが入っています。

素材は、油や摩耗に強いニトリルゴムです。車やRV、金属板を通る配線の保護に使えます。

ただし、各サイズが示す寸法は明記されていません。穴径と板厚が決まった1か所には、単一サイズ品がおすすめです。

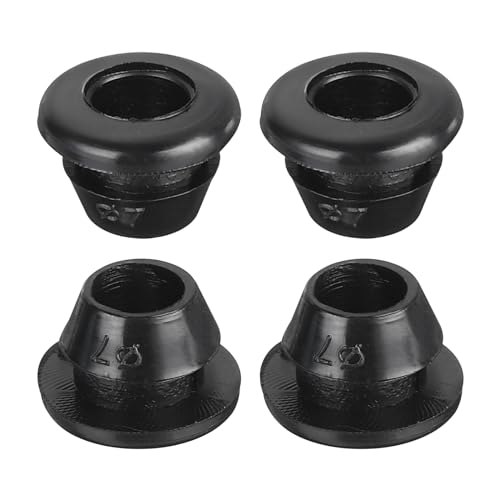

取付穴径8mm、板厚約2.5mm、配線外径5mmなら、この10個入りがおすすめです。

内径は5mm、外側の最大径は10mm、全体の厚さは7mmとなっています。

配線外径が5mmを超えると内径が足りません。穴径10mmには10mm用、12mmには12mm用が対応します。

uxcell ゴムグロメット 8mm取付径 10個

この10個入りは、取付穴径10mm、板厚約2mm、配線外径8mmに対応する商品です。

8mm穴用より内径が3mm広く、12mm穴用より対応板厚が約0.5mm薄くなっています。

商品情報にある16mmは外側寸法です。車体へ取り付ける穴の直径は10mmになります。

uxcell ゴムグロメット 10mm取付径 10個

内径10mmの配線グロメットが必要なら、この10個入りがおすすめです。

取付穴径は12mm、対応板厚は約2.5mm、外側の最大径は17mmです。全体の厚さは8.8mmあります。

配線束の外径が10mmを超える場合は、対応径約9.5〜25.4mmのDOITOOLが候補になるでしょう。

uxcell ゴムグロメット 12mm取付径 10個

取付穴径約31.8mmには、DOITOOLのブーツ型がおすすめです。

対応する配線外径は約9.5〜25.4mmで、2個入り。太い配線束を金属の縁から保護します。

対応板厚は公表されていません。この記事では、約31.8mmの既存穴に使う商品として扱っています。

DOITOOL ファイアウォールグロメット 2個セット

比較項目	BESTU ケーブルグロメット 8サイズ180個セット	uxcell ゴムグロメット 8mm取付径 10個	uxcell ゴムグロメット 10mm取付径 10個	uxcell ゴムグロメット 12mm取付径 10個	DOITOOL ファイアウォールグロメット 2個セット
取付穴径	サイズ表記のみ	8mm	10mm	12mm	約31.8mm
配線内径・対応径	公称値なし	5mm	8mm	10mm	約9.5〜25.4mm
対応板厚	公称値なし	約2.5mm	約2mm	約2.5mm	公称値なし
素材	ニトリルゴム	ゴム	ゴム	ゴム	ゴム
サイズ数	8種類	1種類	1種類	1種類	1種類
入数	180個	10個	10個	10個	2個
主用途	複数穴の補修	小径配線	中径配線	太めの配線	大径貫通部
