バイクのスクリーン用ウェルナット比較｜M5・M6を穴径と板厚で選ぶ

M5とM6に加えて短型と長型もあると、どれを買えばよいか迷いますよね。

同じネジ径でも取付穴の大きさと本体の長さが異なり、交換品は一つに決まりません。

購入対象になるのは、穴径と板厚、長さの区分がそろう商品です。

条件に合うウェルナットとセット商品を一覧にまとめました。

条件別おすすめ

条件	取付穴径	対応板厚	おすすめ商品	入数
M5短型	9.6～10.0mm	0.5～5.0mm	キタコ C550 ウェルナット	5個
M5長型	9.6～10.0mm	0.5～5.0mm	キタコ C550L ウェルナット	5個
M6短型	公表なし	公表なし	キタコ C630 ウェルナット	2個
M6長型	12.8～13.1mm	0.5～5.0mm	キタコ C650L ウェルナット	5個
ホンダ純正番号一致	9.5mm	公表なし	NTB UWN5 ウェルナット	10個
スズキ純正番号一致	9.5mm	公表なし	NTB UWN5L ウェルナット	10個
M5×16mm一式	9.6～10.0mm	0.5～5.0mm	SPEEDRA スクリーンボルトセット	4組・8組

M5短型はC550

取付穴径9.6～10.0mm、対応板厚0.5～5.0mmのM5短型には、キタコC550がおすすめです。

クロロプレンゴムに黄銅ナットを埋め込んだ構造で、防振と密閉の役割を持っています。

必要数が3～5個なら5個入り、1～2個なら2個入りです。長型にはC550Lを使います。

M5長型はC550L

取付穴径9.6～10.0mm、対応板厚0.5～5.0mmのM5長型には、C550Lがおすすめです。

C550とネジ規格は同じですが、本体が長いため、短型との置き換えはできません。

5個入りと2個入りがあり、交換箇所と同じ入数なら余りを抑えられます。

M6短型はC630

C630はM6×P1.0の短型で、本体径は約12.7mmです。C650Lより本体が短くなっています。

取付穴径と対応板厚は販売情報にありません。既存品がC630と同寸法の場合に限る商品です。

M6短型で既存品と寸法が一致する取付部なら、C630を購入できます。

M6長型はC650L

取付穴径12.8～13.1mm、対応板厚0.5～5.0mmのM6長型には、C650Lがおすすめです。

短型のC630より本体が長く、M5用より太い取付穴に収まります。

必要数が3～5個なら5個入り、1～2個なら2個入りで数が足ります。

純正互換はNTB

対応する純正部品番号とNTB品番を一覧にしました。

対応純正部品番号	ネジ規格	取付穴径	購入商品	入数
ホンダ 90111-KW3-003	M5×P0.8	9.5mm	NTB UWN5 ウェルナット	10個
スズキ 09159-05045	M5×P0.8	9.5mm	NTB UWN5L ウェルナット	10個

適合範囲はメーカー名では決まらず、表に記載した純正部品番号に限られます。

どちらも10個入りです。少数交換なら、キタコの2個入りや5個入りが余りを抑えます。

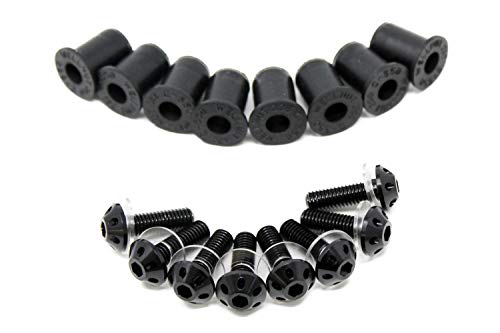

一式ならSPEEDRA

C550に加えてM5×16mmボルトと樹脂ワッシャーも必要なら、SPEEDRAのセットがおすすめです。

固定部が4か所なら4個セット、8か所なら8個セットで必要数がそろいます。単品交換にはキタコが向いています。

指定ボルトがM5×16mmではないスクリーンなら、ウェルナット単品がおすすめです。

主要仕様比較

比較項目	キタコ C550	キタコ C550L	キタコ C630	キタコ C650L	NTB UWN5	NTB UWN5L	SPEEDRA 4個セット	SPEEDRA 8個セット
ネジ規格	M5×P0.8	M5×P0.8	M6×P1.0	M6×P1.0	M5×P0.8	M5×P0.8	M5×P0.8	M5×P0.8
取付穴径	9.6～10.0mm	9.6～10.0mm	公表なし	12.8～13.1mm	9.5mm	9.5mm	9.6～10.0mm	9.6～10.0mm
対応板厚	0.5～5.0mm	0.5～5.0mm	公表なし	0.5～5.0mm	公表なし	公表なし	0.5～5.0mm	0.5～5.0mm
長さ区分	短型	長型	短型	長型	短型	長型	短型	短型
入数	5個	5個	2個	5個	10個	10個	4組	8組
付属品	なし	なし	なし	なし	なし	なし	ボルト類	ボルト類
購入条件	M5短型	M5長型	M6短型	M6長型	ホンダ純正番号	スズキ純正番号	M5×16mm一式	M5×16mm一式

購入前のQ&A

Q. M5のウェルナットは、直径5mmの取付穴に入りますか？

入りません。M5はボルトを受けるネジの太さです。C550とC550Lには、直径9.6～10.0mmの取付穴が必要です。

Q. 外したウェルナットは再利用できますか？

弾力が残り、ひび割れや過度な変形がなければ再利用できることがあります。硬化や裂け、空回りがあれば、同じ規格の新品が購入対象です。

条件別の購入先

• M5短型にはキタコ C550、M5長型にはキタコ C550Lがおすすめ
• M6短型には同寸法のキタコ C630、M6長型にはキタコ C650Lがおすすめ
• ホンダ純正90111-KW3-003にはNTB UWN5が適合
• スズキ純正09159-05045にはNTB UWN5Lが適合
• M5×16mmのボルト類も替えるなら、SPEEDRA 4個セットまたはSPEEDRA 8個セットがおすすめ
• 穴径や本体長が不明な汎用品は、M5・M6の表示だけでは購入できない
• 締付条件には、車両またはスクリーンメーカーの指定値を使う
