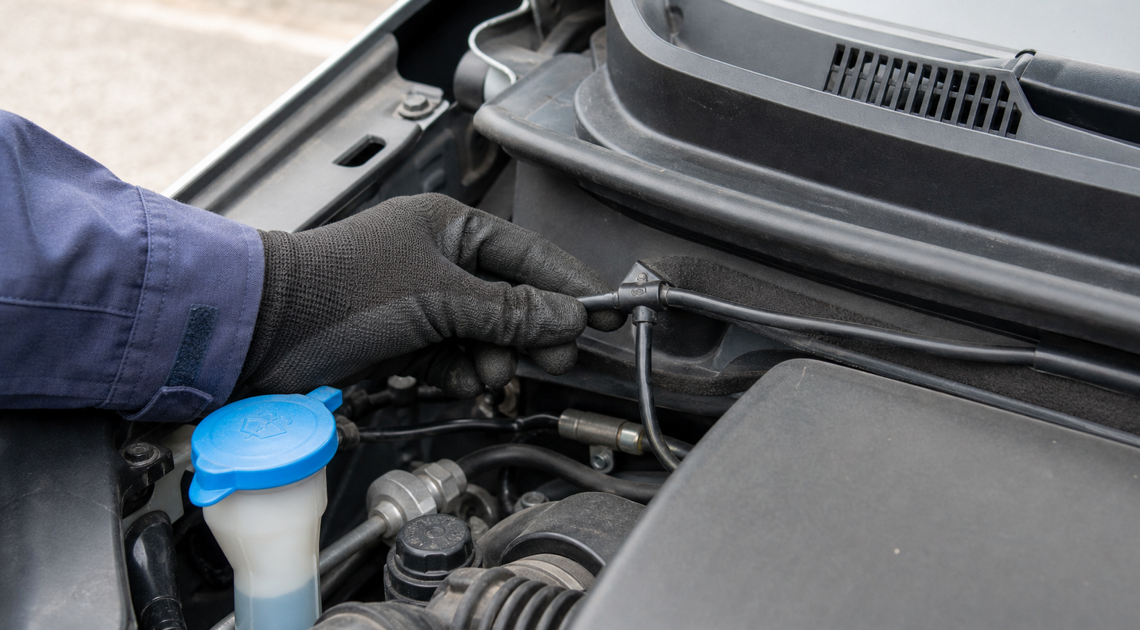

車のウォッシャーホースジョイント交換｜I・T・Y型とホース内径の選び方

オフ投稿者: せせら編集部

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

割引中の商品を今すぐチェック

ウォッシャー液が途中から漏れたり、片側だけ噴射しなくなったりすると、どのジョイントを買えば直るのか迷いますよね。I型・T型・Y型のセットが見つかっても、見た目だけで交換品を決めないでください。

漏れた場所と元の部品の役割を確かめてから、形や寸法を見分けましょう。直線に見える部品でも逆止弁のことがあり、単純なI型では代用できません。

ウォッシャー液の漏れはジョイント周りから確認

交換品を決める前に必要なのは、液が漏れている場所の特定です。走行後ならエンジン周辺が冷えるまで待ち、平らな場所で取扱説明書に従ってウォッシャーを短く動かしてください。作動とエンジンまたは車両システムを止めた後が、ホース途中の継手と周囲に液が付いていないか確認するタイミングです。樹脂ジョイントに割れがある、ホースが抜けている、差し込み口から液が漏れるなら、継手周りの補修が必要です。

片側のノズルだけ弱い時の点検対象は、左右へ分かれるT型やY型と、その先のホース。ノズル詰まりでも似た症状が出るため、漏れが見えなければ、ジョイントだけを交換しても直らない可能性があります。

前後ともまったく出ない時は、ウォッシャー液の量や凍結、ポンプ、電源も確認が必要です。液が出ない状態でスイッチを操作し続けるとポンプを傷めるおそれがあるので、作動確認は短時間で止めてください。

I・T・Y型の違い

I型は、切れたホース2本をまっすぐつなぐ形です。元の部品が直通なら、交換品も同じI型です。

T型とY型は、どちらもホースを3方向へつなぐ部品ですが、分かれ方は別。T型は横からほぼ直角、Y型は左右へ斜めに分かれるため、外した部品との違いは分岐角度で判別できます。

接続口が3つあっても、T型とY型を入れ替えるとホースの曲がり方が変わります。狭い場所では折れや周囲への接触につながるため、外す前に写真を撮り、元と同じ形と向きへ戻してください。

ホース内径は広がっていない部分で測る

商品の「4mm」は、すべての車に共通する規格ではありません。交換条件は、商品に書かれた「対応ホース内径」と元のホース内径の一致です。

ジョイントに刺さっていた端は、ニップルに押し広げられていることがある。内径は、外したホースの無傷な切り口か、純正部品の仕様で確かめられます。

ホースの穴を測る内径（ID）と、外側を測る外径（OD）は別の数字です。記録する寸法は、内径、ホースへ差し込むニップルの太さ、差し込み長さ。

Gatesの公式品には、内径2.8mmのホースと3mmのニップルを組み合わせる例があります。販売品にも内径4mmと約4.5mmがあるため、商品名だけでは寸法を決められません。寸法が合っていても、元部品が逆止弁なら単純なジョイントへ置き換えないでください。

直線部品でも逆止弁は別物

逆止弁は、ポンプを止めた後にホース内の液がタンク側へ戻るのを抑える部品です。単純なI型は2本のホースをつなぐだけで、この働きはありません。

見た目が直線でも、元の部品にある矢印や「IN・OUT」、中央の膨らみが、逆止弁を見分ける手がかりになる。外す前の写真にポンプ側とノズル側を残すと、純正部品図で部品名と品番を照合できます。

逆止弁はホースの途中だけでなく、ポンプやノズルに組み込まれている車種もあります。部品の役割を特定できない時はI型で代用せず、販売店や整備工場へ相談してください。

純正部品図と現物寸法を照合する

汎用品を買う前に必要な情報は、車名・年式・型式と、フロント／リヤのどちらの配管かです。純正部品図から、ジョイント単品なのか、ホースと一体の部品なのかを判別できます。

汎用のI・T・Y型を使えるのは、元が単純な差し込み式バーブで、形・ホース内径・差し込み長さ・逆止弁の有無が一致する場合に限られる。元部品の刻印や矢印を写真に残すと、現物と商品仕様を比較できます。

硬質樹脂管やクイックコネクター、成形ホース、ホースとジョイントが一体の部品には、車種に合う純正部品や指定部品が必要です。逆止弁か分からない部品や高圧のヘッドランプ洗浄系は、販売店や整備工場へ相談してください。水槽用や散水用、空圧用の継手は、寸法が同じでもボンネット内の熱やウォッシャー液への適合が分からないため使わないでください。

現物が内径4mmの単純なバーブ継手で、逆止弁を使わない配管なら、CTRICALVERの3mキットと寸法を比較できます。キットには、内径4mm・外径7mmのゴムホースとI・T・Y型継手が入っている。車種専用品ではないため、購入条件には元のバーブ径と差し込み長さの一致も含まれます。

CTRICALVER 車フロントガラスワイパーウォッシャー流体ホースコネクタスプリッタ一式キット 3m ワッシャーホースホースバンド付き 9 ピースブラック ITY スプリッタコネクタ黒 ITY9

Amazonで見る楽天市場で見る

エンジンが冷えてからジョイント交換

部品の適合を確認できても、走行直後は作業できません。平坦な場所に停車し、パーキングブレーキをかけて、エンジンまたは車両システムを停止してください。作業を始められるのはエンジン周辺が冷えた後で、必要な装備は手袋、保護メガネ、液受け、ウエスです。

ホースの通り道、分岐の向き、逆止弁の矢印、クリップの位置を撮影しておけば、外した部品を元の向きへ戻せます。硬くなったホースを強くねじると、隣の配管やノズル、配線まで傷める。ジョイントの近くを支えると、周辺部品にかかる力を抑えられます。

ホース端を切れるのは、ひびがあり、長さに余裕があって、車種の整備情報でも問題がない時だけです。切断範囲は傷んだ部分を直角に最小限で、新しいジョイントの差し込みは左右均等。抜け止めの肩まで差し込み、固定は元と同じクリップや保持方法へ戻す必要があります。

元の位置へ戻した配管には、ベルト、ファン、ワイパーリンク、ボンネットヒンジ、熱源、鋭い縁から離れた取り回しが必要です。細いホースや樹脂ジョイントは、大きなホースバンドを強く締めると変形する。元にない固定方法を自己判断で加えないでください。

交換後の漏れと噴射チェック

交換後の補充量は、車種の取扱説明書に合うウォッシャー液を規定量までです。作動確認は、エンジンルームに工具やウエスが残っていないことを確かめた後の短時間に限ります。

確認箇所は、接続部の液のにじみ、ホースの抜け、異常な膨らみ。問題がある場合は操作を止め、ジョイントの寸法や差し込み具合、ホース端の割れを見直す必要があります。

フロントとリヤ、左右のノズルがある車では、それぞれの噴射も確認対象です。噴射が始まるまでの遅れや、操作を止めた後の液垂れも確認項目に含まれる。ホースの折れ、可動部との接触、ボンネットを閉めたときの挟み込みも見落とせません。

漏れや片側だけ出ない症状、噴射の遅れ、液垂れが残るなら、操作を繰り返さないでください。ポンプやノズル、逆止弁、別の場所のホース劣化も考えられるため、直らない場合は販売店や整備工場へ相談してください。

まとめ｜元の形・ホース内径・逆止弁を確認して交換

確認の順番は、漏れた場所、元の形、逆止弁の有無、純正部品図、ホース内径です。I型は直通、T型とY型は三方ですが、分岐の向きが違うため、元と同じ形へ戻してください。

「4mm」は全車共通の規格ではありません。逆止弁やクイックコネクター、ホース一体部品には、車種に合う純正部品や指定部品が必要です。交換後は、接続部の漏れに加え、左右の噴射、遅れ、液垂れまで確かめましょう。

CTRICALVERの3mキットには、内径4mmのホースとI・T・Y型の単純なバーブ継手が入っています。元が内径4mmで逆止弁ではない配管に限って使えますが、車種専用品でも適合保証品でもありません。元の形や寸法が違う場合は使わないでください。

ウォッシャーホースジョイント交換でよくある質問

ホース全体が硬く、複数箇所にひびがある場合もジョイントだけ交換できますか？

ジョイントだけで済ませず、車種に合う純正ホースやホースASSYの交換を検討してください。広い範囲に硬化やひび割れがあると、別の場所から再び漏れるおそれがあります。部品構成を純正部品図で確認し、判断できなければ販売店や整備工場へ相談してください。
