VE管のカップリングはよく似た形の商品が並び、どれを買うか迷いますよね。

呼び径が同じでも、PF管やCD管との接続には専用品が必要なんです。

通常接続、伸縮、防水の違いによっても、購入する部品は変わります。

管種と呼び径ごとの対応品を一覧にまとめました。

条件別おすすめ早見表

接続条件	対応規格	買う部品	代表候補	販売単位
VE管同士を少量接続	VE14・16・22	標準カップリング	オーム電機 VEカップリング14用	2個
VE管同士を通常接続	VE14〜82	TSカップリング	未来工業 TS型 VE36用	1個
VE管の伸縮対策	VE16〜82	伸縮カップリング	未来工業 3C型 VE16用	1個
PF管とVE管を接続	PF16・VE16	PF・VE接続用	オーム電機 PF・VE用16	2個
CD管とVE管を接続	CD16・VE16	CD・VE接続用	未来工業 CD・VE用16	1個
ミラフレキSSと接続	SS22・VE22	防水接続用	未来工業防水型 MFSVE-22GP	10個
VE管を異径接続	指定された呼び径	VE専用異径部品	VE用異径アダプター	商品による

VE14〜22の少量用

交換箇所が1〜2か所なら、オーム電機のVE14・16・22用2個入りがおすすめです。

ベージュのVE管同士をつなぐ標準品なので、必要数を少なく抑えられます。

VE28以上には未来工業のTS型、伸縮部分には3C型が必要になります。

PF管やCD管との接続には、それぞれの異種管用部品を使います。

オーム電機 VEカップリング14用 2個入り

Amazonで見る楽天市場で見る

VE同士の標準用

VE管同士の通常接続なら、未来工業のTSカップリングがおすすめです。

VE14〜82までそろっており、呼び径ごとに専用品があります。

VE36用は外径50mm、全長約92mm、片側の受け口は44mmです。

伸縮型や異種管接続でなければ、同じ呼び径のTS型が購入対象です。

未来工業 TSカップリング VE36用

Amazonで見る楽天市場で見る

VE同士の伸縮用

既設品が伸縮型なら、同じ呼び径の未来工業3C型が必要です。

VE16〜82用があり、通常のTS型よりも長い形状になっています。

VE16、VE36、VE70用の購入候補は、いずれも1個入りです。

未来工業伸縮カップリング VE16用 3C-16M

Amazonで見る楽天市場で見る

PF・VE接続用

PF管とVE管の接続なら、PF・VE用コンビカップリングがおすすめです。

PF16とVE16の少量補修には、オーム電機の2個入りが向いています。

未来工業には16用と36用があり、MFという管の系列は適合しません。

PF16とVE16には2個入り、PF36とVE36には未来工業36用が該当します。

オーム電機 PF・VEカップリング16用 2個入り

Amazonで見る楽天市場で見る

CD・VE接続用

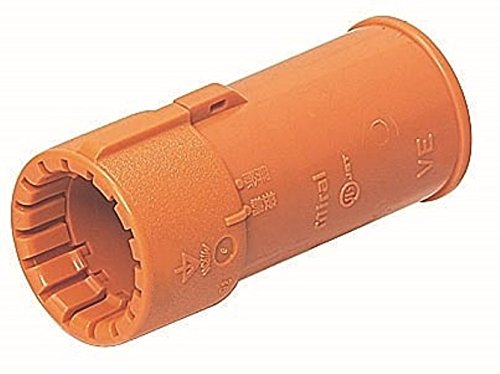

CD単層波付管とVE管の接続には、未来工業のCDVE系が必要です。

購入候補は、CD16とVE16用、CD28とVE28用の2種類です。

商品の全長は16用が約60.4mm、28用が約88.6mmとなっています。

未来工業 CD・VEコンビネーションカップリング16用

Amazonで見る楽天市場で見る

SS・VE防水用

ミラフレキSS22とVE22の防水接続には、MFSVE-22GPが必要です。

ミラフレキSS22とVE22の専用品で、販売単位は10個です。

PF・VE用部品とミラフレキ同士用部品は、購入対象から外れます。

未来工業防水コンビネーションカップリング MFSVE-22GP

Amazonで見る楽天市場で見る

主要候補の比較表

比較項目	オーム電機 VE用	未来工業 TS型	未来工業 3C型	オーム電機 PF・VE用	未来工業 CD・VE用	未来工業 SS・VE防水
接続する管	VE・VE	VE・VE	VE・VE	PF・VE	CD・VE	SS・VE
対応呼び径	14・16・22	14〜82	16〜82	同じ呼び径	同じ呼び径	22
接続機能	標準	標準	伸縮	異種管	異種管	防水
販売単位	2個	1個	1個	2個	1個	10個
除外条件	28以上	伸縮用途	標準用途	MF系列	CD管同士	SS22以外
