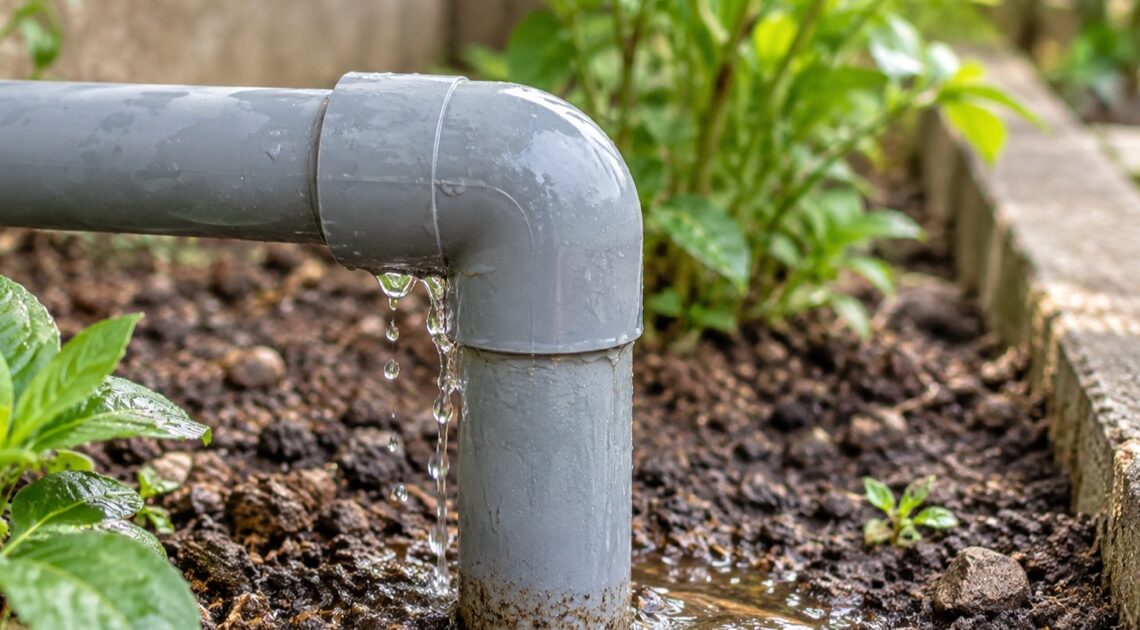

散水管のエルボが割れると、似た形の商品が多く、どれを買えばよいか迷いますよね。

購入する部品は、管の種類、呼び径、曲がる角度、接続方式の4条件で決まります。

圧力がかかる散水管に必要なのは給水用継手です。排水用エルボでは代用できません。

条件に合う塩ビ管エルボと関連部材を、表と本文にまとめてみました。

条件別おすすめ表

既設配管の条件	対応規格	おすすめ商品	決め手
一般硬質塩ビ管（VP）13・90度	TS	積水化学工業 エスロンTSL13	呼び径13
VP25・90度	TS	東栄管機 トーエーTSL25	呼び径25
VP13・45度	TS	クボタケミックス TS45度エルボ13	45度
VP20・水栓接続	TS	クボタケミックス TS-WL20	Rp3/4
耐衝撃塩ビ管（HIVP）13・90度	HI-TS	東栄管機 トーエーHIL13	耐衝撃仕様
HIVP13・水栓接続	HI-TS	東栄管機 トーエーHIMWL13	金属インサート

エスロンTSL13

積水化学工業のTSL13は、VP13を直角に曲げる散水管に向いています。

両側が接着受口になった水道用継手で、通常の90度エルボを置き換える商品です。

HIVPにはHI-L、45度部分には45L、水栓接続にはTS-WLを使います。

積水化学工業 エスロンTSL13

Amazonで見る楽天市場で見る

トーエーTS25

VP25の90度部分に使う商品は、東栄管機のTSL25です。

呼び径25の規格品で、最高使用圧力は0.98MPa、使用温度範囲は0〜40℃となっています。

VP13にはTSL13、VP20にはTSL20、45度部分には45Lが該当します。

東栄管機 トーエーTSL25

Amazonで見る楽天市場で見る

クボタ45度13

クボタケミックスの45L13は、VP13を45度に曲げる部分へ使う継手です。

JIS K 6743規格品で、最高使用圧力は1.0MPa、使用温度範囲は5〜35℃です。

90度の曲がりを交換するなら、呼び径13のTSLがおすすめです。

クボタケミックス TS45度エルボ13

Amazonで見る楽天市場で見る

クボタ水栓20

VP20から水栓へ直角につなぐ部分では、クボタTS-WL20がおすすめです。

管側は接着受口、反対側は水栓用めねじで、両受けエルボとは接続方式が異なります。

管側は呼び20、ねじ側はRp3/4です。Rp1/2には20×13品が該当します。

クボタケミックス TS-WL20

Amazonで見る楽天市場で見る

トーエーHI13

東栄管機のHIL13は、HIVP13の90度部分に使う継手です。

耐衝撃性硬質塩ビ製で、最高使用圧力は0.98MPa、使用温度範囲は0〜40℃となっています。

VP用TSLとは種類が異なり、耐衝撃性のHIVPにはHI-Lを組み合わせます。

東栄管機 トーエーHIL13

Amazonで見る楽天市場で見る

トーエーHIMWL13

HIVP13から水栓へつなぐ商品は、東栄管機のHIMWL13です。

管側は呼び13、ねじ側は管用平行めねじRp1/2で、金属インサートを内蔵しています。

両受けのHIL13は管同士、HIMWL13は水栓や雄ねじ部品との接続用です。

東栄管機 トーエーHIMWL13

Amazonで見る楽天市場で見る

主要6商品の比較

比較項目	積水化学工業 エスロンTSL13	東栄管機 トーエーTSL25	クボタケミックス TS45度エルボ13	クボタケミックス TS-WL20	東栄管機 トーエーHIL13	東栄管機 トーエーHIMWL13
対応する管	VP	VP	VP	VP	HIVP	HIVP
呼び径	13	25	13	20	13	13
角度	90度	90度	45度	90度	90度	90度
接続方式	両受け接着	両受け接着	両受け接着	接着＋めねじ	両受け接着	接着＋めねじ
ねじ径	なし	なし	なし	Rp3/4	なし	Rp1/2
材質区分	PVC	PVC	PVC	PVC	HI-PVC	HI-PVC
対応規格	JIS K 6743	JIS K 6743	JIS K 6743	JIS K 6743	JIS K 6743	商品仕様品
最高使用圧力	記載なし	0.98MPa	1.0MPa	1.0MPa	0.98MPa	0.98MPa
使用温度範囲	記載なし	0〜40℃	5〜35℃	5〜35℃	0〜40℃	0〜40℃

別サイズの購入先

• VP20の90度部分にはエスロンTSL20が該当する
• VP25の45度部分にはクボタTS45L25が該当する
• VP13の水栓接続にはエスロンTS-WL13が該当する
• VP16から呼び13相当のねじにはエスロンTS-WL16×13が該当する
• VP25の水栓接続にはエスロンTS-WL25が該当する
• HIVP16の90度部分にはクボタHI-L16が該当する
• HIVP20の90度部分にはトーエーHI-L20が該当する
• HIVP20からRp1/2にはエスロンHIインサート20×13が該当する
• HIVP20からRp3/4にはトーエーHIMWL20が該当する

関連部材と対象外

• 接着部を切り詰める交換には、同じ管種と呼び径の短管が必要
• 接着部を延長する交換には、同じ管種と呼び径のソケットが必要
• VPとTS継手の組み合わせには、VP・TS用接着剤が対応
• HIVPとHI-TS継手の組み合わせには、HI管対応接着剤が適合
• 水栓エルボのねじ接続には、シールテープが必要
• 配管を動かせない狭い場所には、補修用継手が候補
• 元栓を止められない箇所は、専門業者への依頼が安全
• 飲用水系統は、専門業者への依頼が安全
• DV・VUエルボは無圧排水向けで、圧力散水管には不適合
• 三方・五方DIY継手はフレーム向けで、給水管には不適合
• ステンレス製ねじ込みエルボは、塩ビ管へ接着する部品ではない
• 異径ソケットは管径変更用で、曲がり部分の交換品ではない
• チーズ継手は分岐用で、通常のエルボ交換には不適合

迷ったときの購入品

VPの90度部分にはTSL、45度部分には45Lがおすすめです。HIVPの90度部分にはHI-Lを使います。

水栓につながる部分には、TS-WLまたはHI-MWLがおすすめです。管側の呼び径とねじ径で商品が決まります。

通常のVPにはTS、耐衝撃性のHIVPにはHI-TSの組み合わせです。

• VP13の90度部分には積水化学工業 エスロンTSL13が該当する
• VP25の90度部分には東栄管機 トーエーTSL25が該当する
• VP13の45度部分にはクボタケミックス TS45度エルボ13が該当する
• VP20の水栓接続にはクボタケミックス TS-WL20が該当する
• HIVP13の90度部分には東栄管機 トーエーHIL13が該当する
• HIVP13の水栓接続には東栄管機 トーエーHIMWL13が該当する
