散水用塩ビ管フランジの交換品｜呼び径・ボルト穴・5K／10Kで選ぶ

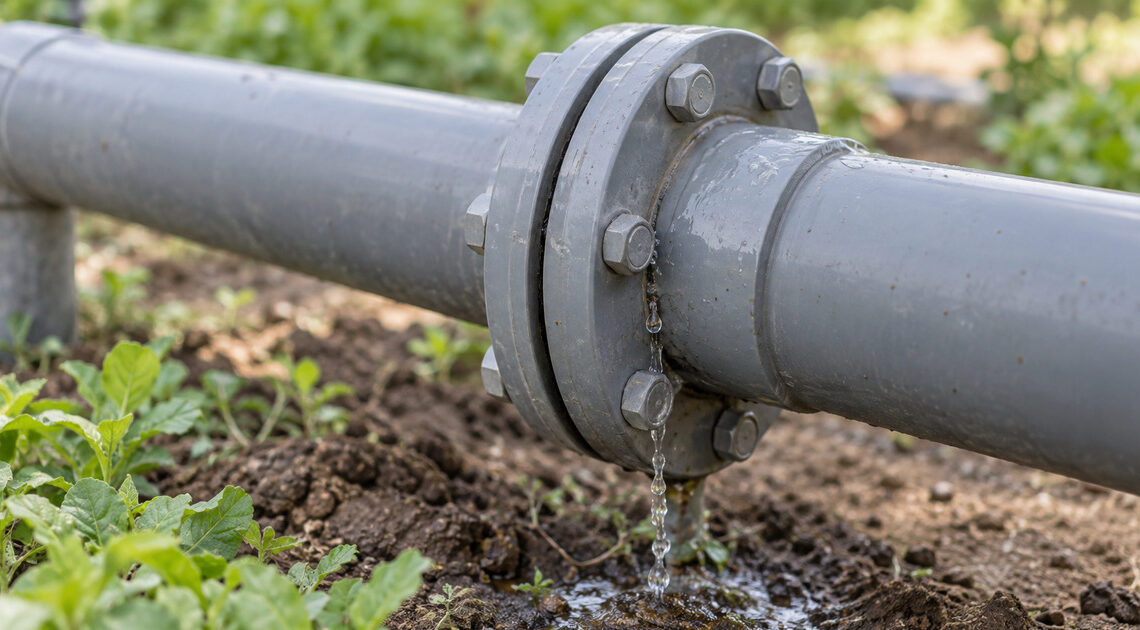

散水管の接続部から水が漏れても、どのフランジを買えばよいのか迷いますよね。

同じ呼び径でも、JIS 5KとJIS 10Kでは外径やボルト穴の位置が違うんです。

交換品は、管材、圧力規格、呼び径、接続方式の4つで決まります。

条件に合う塩ビ管フランジと関連部品を、分かりやすくまとめてみました。

規格別おすすめ早見表

配管条件	対応規格	おすすめ商品	購入する呼び径	除外条件
通常の硬質塩ビ管	JIS 10K・TS接着式	橋本産業 HSバルブ 10K TS式 20A	13A・20A・25A・40A・50A	5K・管呼び30
通常の硬質塩ビ管	JIS 10K・TS接着式	エスロン TSフランジ JIS10K 30A	管呼び30・40A・50A	管呼び30はフランジ32A
通常の硬質塩ビ管	JIS 5K・TS接着式	エスロン TSフランジ JIS5K 25A	管呼び16・20・25・30・40・50	JIS 10K
耐衝撃性塩ビ管	JIS 10K・TS接着式	エスロン HI-TSフランジ JIS10K 20A	15A・20A	通常PVC・JIS 5K

橋本産業の10K

JIS 10Kの通常PVC管には、橋本産業のHSバルブがおすすめです。塩ビ用接着剤でつなぐTS式です。

呼び径は13A、20A、25A、40A、50A。同じ呼び径のJIS 10Kへ取り付けられます。

橋本産業には管呼び30の掲載候補がありません。この条件にはエスロンTSF30がおすすめです。

寸法重視はエスロン

外径やボルト穴の寸法が分かる商品なら、エスロンTSフランジがおすすめです。

管呼び30には32AのTSF30が適合します。外径は135mmで、直径19mmのボルト穴が4個あります。

50AのTSF50は外径155mmで、直径19mmのボルト穴が4個。対応商品はこちらです。

5Kはエスロン

JIS 5KとJIS 10Kでは外径や穴位置が異なり、エスロンの商品も規格別に分かれています。

5K品の管呼びは16、20、25、30、40、50です。管呼び30は、フランジ呼び32Aと表記されます。

50Aは外径130mmで、直径15mmのボルト穴が4個。呼び径別の商品はこちらです。

耐衝撃管の10K

耐衝撃性塩ビ管には、HI-PVC製のJIS 10Kフランジがおすすめです。

エスロンHI-TSの呼び径は15Aと20A。20℃での最高許容圧力は1.0MPaです。

旭有機材製にもHIVP向けのJIS 10K品があります。Amazonでは日豊の販売商品として掲載されています。

主要仕様の比較

比較項目	橋本産業 HSバルブ 10K TS式 20A	エスロン TSフランジ JIS10K 30A	エスロン TSフランジ JIS5K 25A	エスロン HI-TSフランジ JIS10K 20A
対応配管	通常PVC管	通常PVC管	通常PVC管	HIVP管
圧力規格	JIS 10K	JIS 10K	JIS 5K	JIS 10K
接続方式	TS接着式	TS接着式	TS接着式	TS接着式
呼び径	13・20・25・40・50A	管30・40・50A	管16・20・25・30・40・50	15・20A
50Aの外径	記載なし	155mm	130mm	記載なし
50Aの穴中心径	記載なし	120mm	105mm	記載なし
50Aの穴仕様	記載なし	4穴・穴径19mm	4穴・穴径15mm	記載なし
最高許容圧力	商品規格による	20℃で1.0MPa	20℃で0.5MPa	20℃で1.0MPa
寸法情報	△	○	○	△

よくある疑問

塩ビ管の呼び径16には15Aと16Aのどちらを買いますか？

エスロンでは、塩ビ管呼び径16にフランジ呼び径15Aが適合します。10KはTSFHI15、5KはTSF155です。

水道用フランジをJIS 10K品へ交換できますか？

水道用とJIS 10Kは別規格です。相手側が水道用なら、購入するのは水道用フランジです。

ねじ込み配管にTSフランジを取り付けられますか？

TSフランジは、塩ビ用接着剤でつなぐ製品です。ねじ込み配管には、ねじ接続式のフランジや継手が適合します。

交換品の購入結論

• 橋本産業 HSバルブ 10K TS式 20Aは、通常PVC管向けJIS 10Kの商品
• エスロン TSフランジ JIS10K 30Aは、管呼び30向けの商品
• エスロン TSフランジ JIS5K 25Aは、JIS 5K向けの商品
• エスロン HI-TSフランジ JIS10K 20Aは、耐衝撃性塩ビ管向けの商品

フランジ、ガスケット、ボルト・ナットは別売りが基本です。クボタケミックス製TSフランジにはKVパッキンが指定されています。

TRUSCO製はJIS 5K・50A専用です。外径は130mmで、穴中心径は105mmです。

直径15mmのボルト穴が4個あります。流体と座面への材質適合が購入条件です。

接着済みフランジは切断交換が基本です。交換作業には、止水と減圧に加えて適合接着剤が欠かせません。
