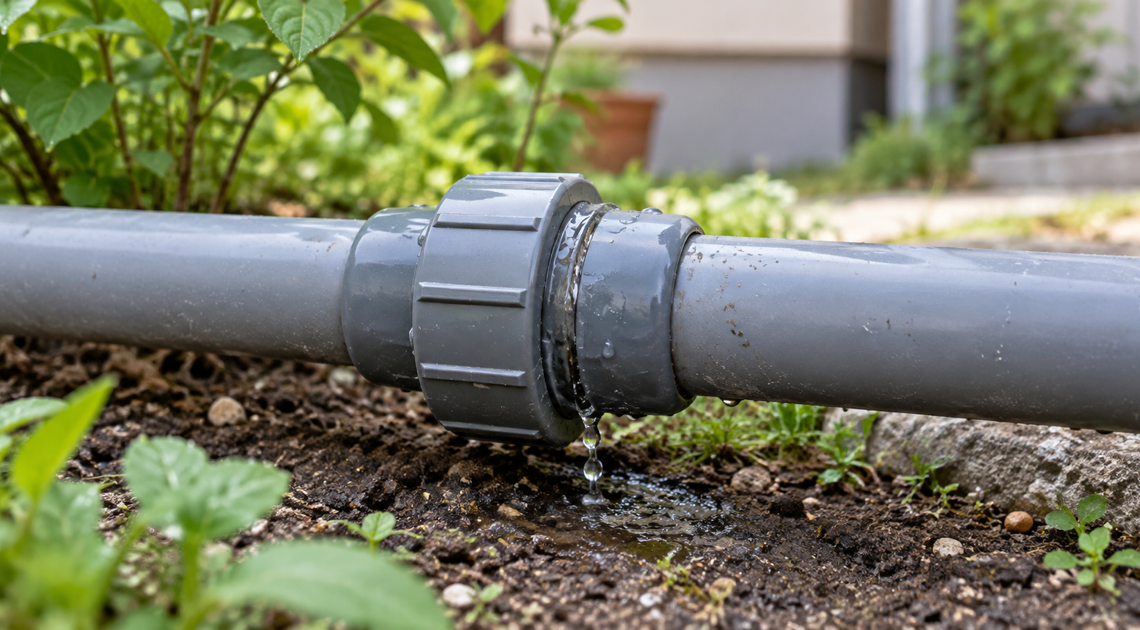

散水用塩ビ管ユニオンの交換｜呼び径・接続方式・管種別の選び方

散水管の漏れを直したくても、呼び径だけでは商品を決められず迷いますよね。

同じ太さに見えるユニオンでも、接着式と締め付け式では用途が違うんです。埋設できない補修用品もあります。

恒久接続にはTS接着式、接着しない一時補修には締め付け式がおすすめです。水圧がかかる配管にはVPかHIVP用が適合します。

呼び径、接続方式、管種ごとのおすすめを一覧にまとめました。

条件別の最適品

配管の条件	対応規格	買う商品	使用上の位置づけ
VP13・恒久接続	TS接着式・管外径約18mm	積水化学 エスロン コンパクト型13A	中央部を分離可能
VP16・恒久接続	TS接着式・管外径約22mm	積水化学 エスロン コンパクト型16A	中央部を分離可能
VP20・恒久接続	TS接着式・管外径約26mm	積水化学 エスロン コンパクト型20A	中央部を分離可能
VP25・恒久接続	TS接着式・管外径約32mm	積水化学 エスロン コンパクト型25A	中央部を分離可能
VP20・家庭DIY	TS接着式	関西化工 自在ユニオン20A	最高使用圧力の記載なし
VP20・接着なし・埋設	締め付け式	SANEI 塩ビ管ユニオン T940-20	埋設可能な一時補修
VP20・接着なし・露出	締め付け式	カクダイ 塩ビパイプユニオン 649-851-20	埋設不可の一時補修
HIVP20	耐衝撃管用のHI-TS規格	HI-TS規格品	HI-US20は中央分離不可
VU・水圧あり	排水用の薄肉管	該当商品なし	圧力散水配管には使用不可

積水の接着式

積水コンパクト型は、VPの散水配管を恒久接続する商品です。中央部を分離できる構造になっています。

本体はPVC、OリングはEPDMです。使用温度は0〜50℃で、常温での最高許容圧力は1.0MPaとなっています。

全長は13Aが42mm、16Aが52mm、20Aが59mm、25Aが67mm。接着しない一時補修にはSANEIかカクダイがおすすめです。

関西化工の自在型

家庭の散水管やポンプ配管に使うTS接着式です。中央のナット部分から配管を分離できます。

対応する呼び径は16A、20A、25Aで、Oリングの材質はEPDMです。

最高使用圧力と埋設可否は商品情報にありません。圧力条件が不明な設備にはおすすめできません。

SANEIの補修型

接着剤を使わずに埋設部分を一時補修するなら、SANEI T940がおすすめです。

締め付け接続で、一時補修用かつ埋設可能とメーカーに明記されています。

商品の全長は呼び13が114mm、呼び20が128mm、呼び25が133mmです。

カクダイの補修型

露出した散水管の一時補修には、カクダイ649-851が対応します。接続方式は締め付け式です。

呼び13、16、20、25があり、それぞれ同じ呼び径の塩ビ管に対応しています。

メーカーが定める用途は一時補修で、埋設部分には使用できません。

主要4商品の比較

比較項目	積水化学 エスロン コンパクト型	関西化工 自在ユニオン	SANEI T940	カクダイ 649-851
対応呼び径	13・16・20・25A	16・20・25A	13・20・25	13・16・20・25
対応規格・管種	VP・TS式	TS式	塩ビ配管	塩ビ配管
管との接続	接着式	接着式	締め付け式	締め付け式
中央部の分離	○	○	×	×
Oリング	EPDM	EPDM	記載なし	記載なし
圧力・温度情報	1.0MPa・0〜50℃	記載なし	記載なし	記載なし
埋設	記載なし	記載なし	○	×
使用区分	恒久接続	恒久接続	一時補修	一時補修

用途別の購入先

• 恒久接続には積水化学 エスロン コンパクト型、圧力条件が明らかな家庭用配管には関西化工 自在ユニオン
• 一時補修には、埋設可能なSANEI 塩ビ管ユニオン T940か露出用のカクダイ 塩ビパイプユニオン 649-851
• 直結水道や高圧設備には、許容圧力と設備側の施工条件を満たす製品が必須
