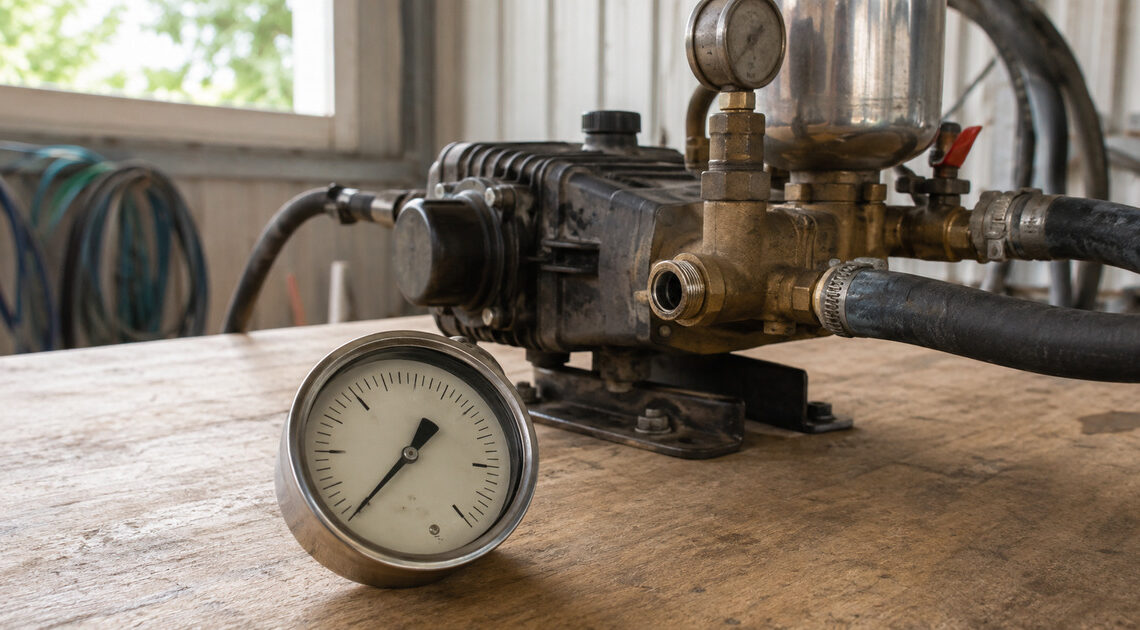

動噴の圧力計交換｜規格と機種別の対応品を解説

交換用の圧力計は、同じ1/4インチ表記が並んでいると迷いますよね。

ねじの形や測れる圧力が違うと、液漏れや圧力計の破損を招くことがあります。

工進ではDP-144が候補になる機種があります。丸山・共立では、型式別の純正品が購入対象です。

機種ごとの最高圧力と購入対象を一覧にまとめました。

機種別対応早見表

対応機種	最高圧力	購入商品	目盛上限	接続ねじ	文字盤径	購入結論
工進 ES-10P・ES-10PDX・ES-20PDX	3.0MPa	工進純正圧力計	純正指定	純正指定	純正指定	型式指定で純正品を手配
工進 ES-25T・ES-50T	3.0MPa	工進純正圧力計	純正指定	純正指定	純正指定	型式指定で純正品を手配
工進 MS-ERH50H85・MS-ERH50TH85	3.0MPa	工進純正圧力計	純正指定	純正指定	純正指定	型式指定で純正品を手配
丸山 GS10R・GS15EMA・MS3911D	0.8MPa	丸山純正圧力計	純正指定	純正指定	純正指定	5MPa計を除外
丸山 MS7310H	3.0MPa	丸山純正圧力計	純正指定	純正指定	純正指定	丸山純正品を手配
丸山 GS204E-H	4.0MPa	丸山純正圧力計	純正指定	純正指定	純正指定	5MPa計を除外
共立 PHPE800	2.5MPa	共立純正圧力計	純正指定	純正指定	純正指定	型式指定で純正品を手配
共立 SP357・HP303・SP617	5.0MPa	共立純正圧力計	純正指定	純正指定	純正指定	5MPa計を除外

工進DP-144

DP-144は、工進純正の乾式圧力計です。

文字盤の直径は50mm、目盛上限は5MPaで、接続ねじにはR1/4を採用しています。

工進機の純正指定がこの3条件なら、DP-144がおすすめです。低圧機や異なる取付口には適しません。

純正品を使う理由

最高圧力0.8MPaの丸山機と最高圧力5.0MPaの共立機では、同じ5MPa計を共用できません。

早見表で純正手配とした機種には、各型式に指定されたメーカー純正品が適しています。

汎用品の除外条件

• 圧力レンジが書かれていないG1/4圧力計
• 高圧洗浄機用、空圧工具用、冷媒試験用の圧力計
• 最高圧力3.0MPa以上の動噴に対する0～1MPa計
• 最高圧力5.0MPaの動噴に対する目盛上限5MPa計
• 最高圧力0.8MPaの低圧機に対する目盛上限5MPa計
• G1/4とR1/4を同じねじとして扱う組み合わせ
• 圧力レンジと接液部材質が不明なAkozon油浸圧力計

Q&A

Q. G1/4の圧力計をR1/4の取付口に使えますか？

同じ規格としては扱えません。G1/4は平行ねじ、R1/4は先細りのねじです。R1/4指定機の購入対象はR1/4の圧力計です。

購入結論

工進機の純正指定が目盛上限5MPa・R1/4・直径50mmなら、DP-144がおすすめです。

丸山・共立の各機種や高圧機、低圧機には、型式別の純正品が適しています。交換作業は残圧がない状態に限られます。

• 工進 乾式メーター 圧力計 DP-144
