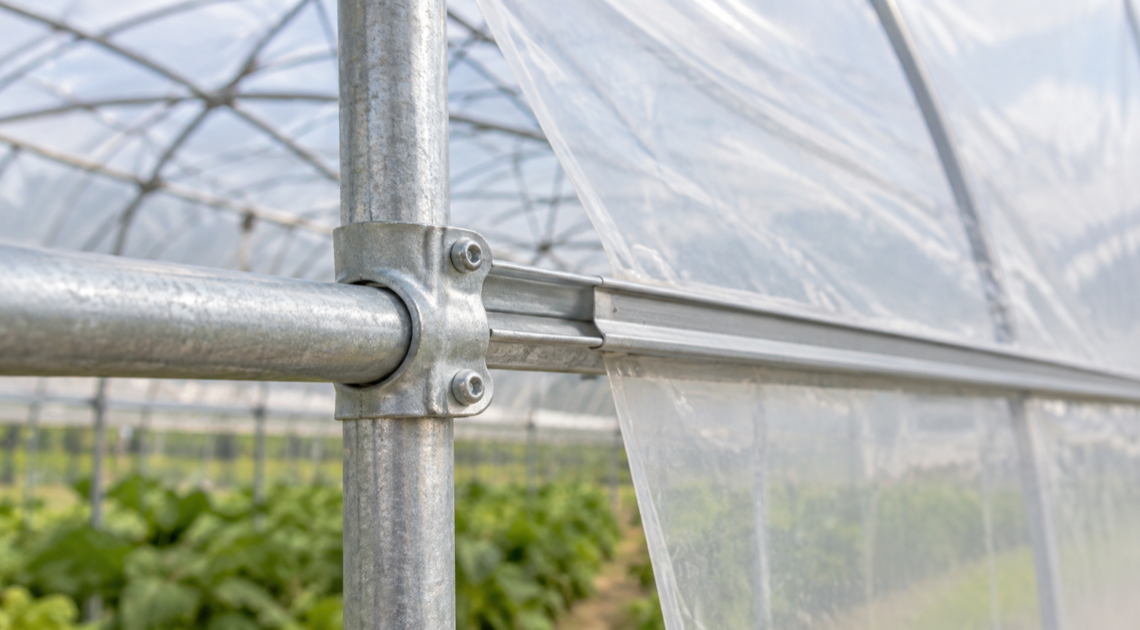

ビニペット用パイプジョイントの選び方｜管径・取付向き別の対応品

オフ投稿者: せせら編集部

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

ビニペットのパイプジョイント｜管径・取付向き別の対応品

ビニペット用のジョイントは形がよく似ているため、どれを買えばよいのか迷いますよね。

一般部の直交にはヒロ、平行には平行、端部のT字にはコーナー、ドア周辺にはドア用が合います。

商品を決める基準は呼び径ではなく、接続するパイプの実際の外径です。

取付向きと管径に合うビニペット用ジョイントを一覧にしました。

接続条件	パイプ外径	対応規格	おすすめ商品
一般部で直交	22.2mm	ビニペットなど	東都興業ヒロパイプジョイント22mm用
一般部で直交	25.4mm	ビニペット	東都興業ヒロパイプジョイント25用・300個
平行に固定	19.1mm	ビニペット、アルペット	東都興業平行パイプジョイント19mm用・10個
平行に固定	22.2mm	ビニペット系4種類	東都興業新平行パイプジョイント22
平行に固定	25.4mm	ビニペット系4種類	東都興業新平行パイプジョイント25
平行に固定	42.7mm	本体別の専用形状	東都興業平行パイプジョイント42mm用
端部をT字固定	22.2mm	ビニペット端部	東都興業パイプコーナージョイント2・22mm用
妻柱・ドア周辺	22.2mm	ビニペット	東都興業ドアパイプジョイント22mm用

ヒロパイプジョイントは、一般部でビニペットとパイプを直交させる金具です。22mm用には外径22.2mmのパイプが合います。

25用は外径25.4mm向け。300個入りなので、同じ規格をまとめて購入する業務用の商品です。

妻柱やドア周辺には、背面が出っ張りにくいドア用がおすすめです。必要数が少ない場合は単品規格が向いています。

一般部で使うヒロパイプジョイントはこちらです。

東都興業ヒロパイプジョイント22mm用

新平行タイプと従来型の違いをまとめてみました。

新平行タイプは、ビニペット、オキペット、ニュービニペット、ニューオキペットの4種類で共通です。

従来型は本体の種類によって形状が変わります。外径42.7mmには、従来型の専用品を使います。

東都興業新平行パイプジョイント22

パイプコーナージョイントは、ビニペットの端部とパイプをT字に固定する金具です。一般部の直交にはヒロが合います。

コーナージョイント2は端部を包む形状で、フィルムとの接触を抑えます。外径22.2mm用と31.8mm用は単品です。

外径25.4mm用は100個入り。少数の補修には、必要数に近い小口の商品がおすすめです。

外径に合うコーナージョイントはこちらです。

東都興業パイプコーナージョイント2・22mm用

ドアパイプジョイントは、妻柱やドア周辺の直交固定に使います。パイプ背面の出っ張りを抑えた形状です。

外径19.1mm用、22.2mm用、31.8mm用があります。一般部には、同じ管径のヒロジョイントが合います。

販売ページには、クサビなどの同梱内容が明記されていません。商品情報だけでは付属品の有無が分からない商品です。

妻柱やドア周辺で使う商品はこちらです。

東都興業ドアパイプジョイント22mm用

比較項目	東都興業ヒロパイプジョイント22mm用	東都興業新平行パイプジョイント22	東都興業パイプコーナージョイント2・22mm用	東都興業ドアパイプジョイント22mm用
取付向き	直交	平行	T字	直交
設置場所	一般部	一般部	ビニペット端部	妻柱・ドア周辺
パイプ外径	22.2mm	22.2mm	22.2mm	22.2mm
対応規格	各種フィルム止め材	ビニペット系4種類	ビニペット	ビニペット
販売単位	単品	単品	単品	単品
別商品になる条件	ドア周辺	外径42.7mm	一般部の直交	一般部
