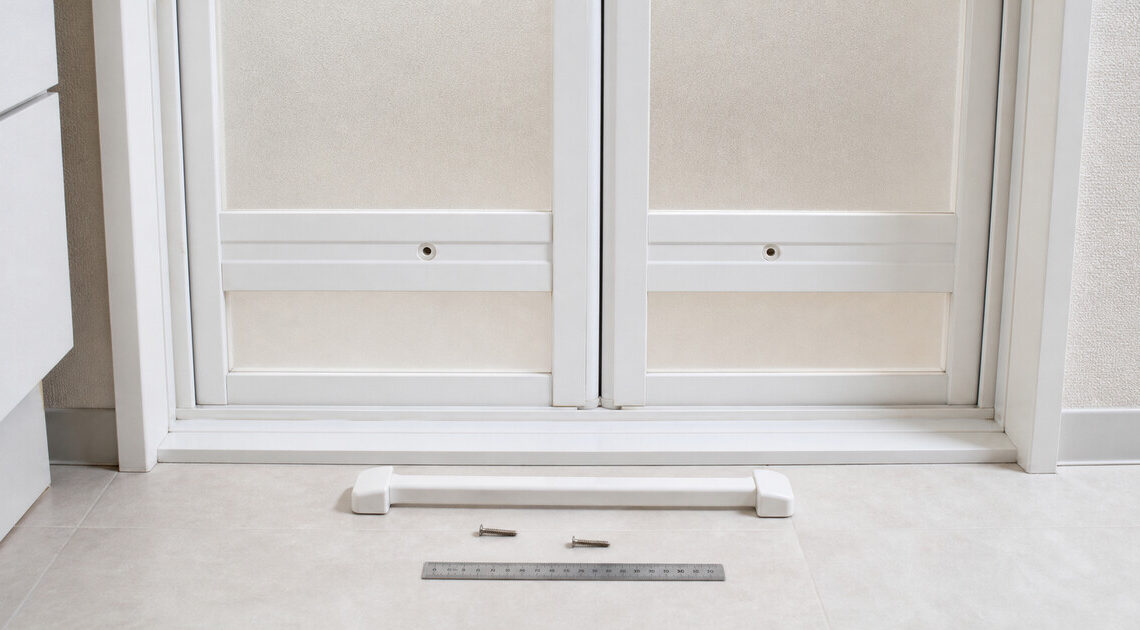

浴室折戸の取っ手交換｜ビスピッチ・棒の長さと対応部品の調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

浴室折戸の取っ手が割れたり外れたりすると、ドアごと替えるほどではなさそうなのに、毎日の開け閉めが不便になります。できれば取っ手だけ替えて済ませたいですよね。

ところが、似た取っ手にはビスピッチや棒の長さなど、いくつも数字が並んでいます。どの数字を自宅の取っ手と比べればいいのか、商品ページを開くほど迷うところです。

交換品を探す前に取っ手だけの故障かを確かめたら、浴室ドアの品番と、ビスピッチ・棒の長さ・ねじ長を順番に調べていきましょう。

取っ手交換で直る故障か先に確認

開け閉めできていたドアで、取っ手の樹脂だけが割れた、棒だけが外れたという状態なら、取っ手だけの交換で済むことがあります。壊れている場所によって対応が変わるため、取っ手の周りに限られているか、ドア全体にも不具合があるかを確かめましょう。

取っ手を持たなくてもドアが傾く、下側が床や枠をこする、レールから外れかける、蝶番や枠がゆがんでいる場合は、取っ手とは別の故障を疑ってください。ラッチが掛からない、開け閉めに強い力が要るときも、取っ手を替えるだけでは直りません。

そのまま無理に動かすと、折戸やレールまで傷めるおそれがあります。取っ手以外にも症状が出ているなら開閉を止め、メーカーや浴室ドアの修理業者へ相談してください。

ドア品番は枠とドア上部から探す

取っ手だけを見ても、どの折戸に使われている部品かまでは分かりません。ドア枠、ドアの上部や側面、浴室全体のラベルを探し、浴室メーカー名とドア品番・型式を控えておきましょう。

取っ手を外す前に、ドア全体と取っ手の表裏、ねじ周りの固定部をスマホで撮っておくのがおすすめです。新しい取っ手を取り付けるときに、向きや裏側の部品が元の状態と合っているか比べられます。

ラベルが汚れや色あせで読めないなら、ドア全体、取っ手の表裏、ラベルの位置が分かる写真をメーカーの部品検索や問い合わせ窓口へ添えてください。Panasonic製と分かった場合は、公式のハイ・パーツショップから品番を探せます。

メーカーへ問い合わせるときは、ドア全体、品番ラベル、取っ手の表裏、ねじ周りの固定部が分かる写真をまとめてください。ビスピッチ、棒材の長さ、ねじの径・頭の下から先端までの長さも書き添えてください。ドアの傾きや下こすり、ラッチ不良など、取っ手以外の症状があれば同時に伝えましょう。

確認したいのは、自宅のドア品番に対応する純正部品番号と、旧品番から使える公式の後継品があるかどうかです。交換部品にねじ・ワッシャー・裏側部品が付属するか、古いねじを使う指定なのかも尋ねてください。回答された部品番号と、現物の寸法・固定方法が一致した商品だけを注文してください。

ビスピッチ・棒の長さ・ねじ長を測る

古い取っ手の外せる部品とドア側の取付部を同じ向きで撮り、寸法をmm単位で控えておきましょう。メジャーや定規が斜めになると実寸より長く見えるため、部品に沿わせてまっすぐ当ててください。

ビスピッチはねじ穴の中心から中心

ビスピッチは、上下のねじ穴の端ではなく、中心から中心までの距離です。取っ手全長やねじ穴の外側同士とは別の寸法になります。

取っ手が外せる状態なら、残っている取っ手側の穴とドア側の取付穴を同じ方法で測ってください。中心位置と定規が一緒に写る写真も残しておきましょう。

棒の長さはビスピッチと分けて測る

棒の長さは、上下のねじ穴の間隔ではありません。ブラケットを含む取っ手全長とも分け、棒材そのものの長さとして控えておきましょう。

棒が残っていて外せるなら、両端と定規が一緒に写るよう、棒材だけをまっすぐ測ってください。棒の幅・厚み・断面形状もあわせて撮っておきましょう。

ねじ長は頭の下から先端まで

ねじ長は、ねじの頭を含む全長ではなく、頭の下から先端までです。ねじを外せる場合だけ、定規に沿わせて測ってください。

長さと一緒に、ねじ径、頭の形、ワッシャーの有無も写真に残しておきましょう。ドア側の固定部とドア厚も同時に控え、外す前の組み合わせを記録しておきましょう。

純正品はドア品番、汎用品は寸法と固定方法の一致が必要

交換品は、ドア品番から公式に対応を確認できる純正部品や後継品がおすすめです。同じメーカーで見た目が似ていても、ドア品番との対応が確認できなければ適合品とは判断しないでください。

Panasonicの部品番号GRYGVGY194ZZのビスピッチは246mmです。ただし、Panasonicの公式検索やメーカー窓口で自宅のドアへの適合を確認できた場合に限って選んでください。

浴室折戸用取っ手 GRYGVGY194ZZ

Amazonで見る楽天市場で見る

Amazonに掲載されている商品も、出品名や説明だけでメーカー純正品とは断定できません。掲載された部品番号と付属品を公式情報と照らし合わせてください。

汎用品はビスピッチだけでなく、棒の長さ、取付面、ねじ径・ねじ長、ねじの頭形状、裏側の固定方法まですべて一致している必要があります。どれか一つでも根拠を確認できない商品は購入しないでください。

外す前と取り付け後に確認すること

作業は入浴直後を避け、浴室の床とドア周りを乾かしてから始めましょう。折戸は閉め切らず、作業中は浴室内に人を入れないでください。

割れた樹脂や金属端面で手を切らないよう手袋を着け、ねじや破片が落ちないよう排水口も塞いでおきましょう。取っ手を外すときは取付部の表裏を支え、裏側の部品の落下に注意してください。

新しい取っ手は説明書どおりに取り付け、ブラケットやドアパネルがしなるほどねじを締め過ぎないでください。取り付け後は、がたつき、すき間、割れを確認してから浴室に人がいない状態で開閉し、ドアの傾きや下こすりがなく、ラッチが掛かるかを無理な力をかけずに確かめましょう。

折戸本体をレールから外したり、新しい取付穴をあけたり、棒を切断したり、家具用ハンドルを流用したりしないでください。ねじの固着や強い腐食、つぶれたねじ頭、広がった取付穴、ドアパネルの割れが見つかったら、そこで作業を中止してください。

浴室折戸の取っ手はドア品番と寸法の両方で決める

選ぶ順番は、取っ手だけの故障かを確かめ、ドア品番を特定し、ビスピッチ・棒の長さ・ねじ径とねじ長を測るところからです。GRYGVGY194ZZも、公式に自宅のドアへの適合を確認できた場合だけ選び、説明書に従って安全に取り付けてください。

ドア品番や型式が読めない、寸法や裏側の固定方法が一致しない、ドア本体にも傾きやこすれなどの異常がある場合は、部品を買わずにメーカーか浴室ドアの修理業者へ相談しましょう。

賃貸住宅で作業する場合や、ドアが保証期間内の場合は、自分で外す前に所有者・管理会社・メーカーへ確認してください。

浴室折戸の取っ手交換でよくある質問

古い取っ手のねじはそのまま再利用できますか？

腐食や変形がなく、ねじ径・長さ・頭の形が交換部品の指定と一致し、メーカーの説明書でも旧ねじを使うよう示されている場合に限ります。新しい取っ手にねじが付属する場合や、どちらを使うか確認できない場合は自己判断で再利用せず、メーカーへ確認してください。

公式の後継品が古い取っ手と違う形でも交換できますか？

見た目が違っていても、交換できるのは、メーカーが旧品番との後継関係を示し、自宅のドア品番への適用も確認できる場合だけです。通販ページの「後継品」「互換」という表記だけでは決めず、公式の部品検索かメーカー窓口で確認してください。
