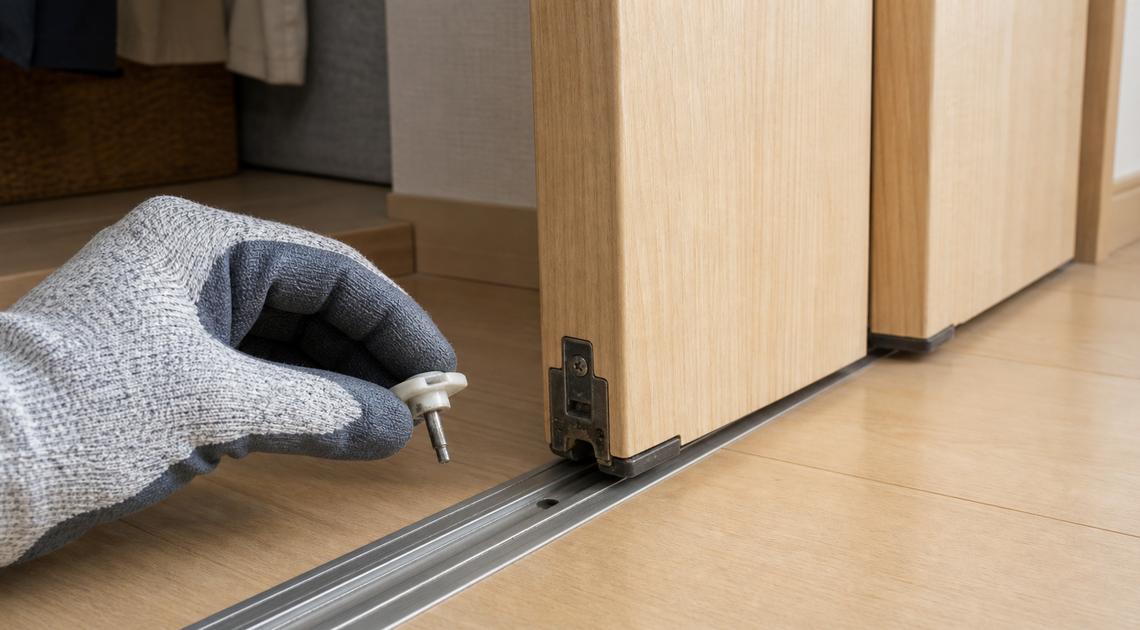

クローゼット折れ戸のガイドピン交換｜メーカー・レール形状と対応部品の調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

クローゼットの折れ戸からピンが落ち、扉が斜めになったりレールから外れそうになったりすると、不安になりますよね。

そのまま動かさず、扉を手で支えて使用を止めてください。交換品は「ガイドピン」という名前だけでは決まらないため、メーカー名、建具品番、レールの形を確かめるのが先です。

対応品の特定には、部品の役割、メーカー名、建具品番、レール、寸法の照合と、交換後の嵌合確認が必要です。

扉を外す前の2人作業

扉を支えた人はそのまま手を離さず、もう1人が家族を近づけることのない体制を整えるのが安全でしょう。

折れ戸を外す作業は、扉を支える人と部品を操作する人の2人で行うのがおすすめです。1人で抱えたまま金具を外すと、扉が倒れたり指をはさんだりするおそれがあります。

作業前はクローゼットの中身を移動し、床へマットを敷いたうえで、扉全体と周辺金具をスマホで撮っておきましょう。

鏡やガラスが付いた扉、反った扉、曲がったレールは、自分で外す作業に向きません。メーカーが部品交換を修理窓口へ依頼するよう案内している場合も、建具業者やメーカーへ相談してください。

ガイドピンとランナー、ピボットは別の部品

折れ戸から落ちた樹脂部品は、まとめて「ガイドピン」や「戸車」と呼ばれがちですが、メーカーの部品表にある役割ごとの名称を確かめましょう。

ガイドピンやガイドローラーはレールの溝に入って扉の振れを抑える部品で、下レールを走るタイプは下ランナーと書かれることもあります。

上ランナーや吊車は上レールを走って扉を支え、軸ピボットは吊元側で扉が回る中心になります。戸先側のガイドピボットとの混同は禁物でしょう。

同じような白や黒のピンでも、付いていた場所が違えば代用できません。扉の上か下か、吊元か戸先かを確かめ、メーカーの部品図と同じ位置にある名称を確認しましょう。

メーカーと建具品番が分かる扉のラベル

交換部品を探す前の確認先は、扉の裏面や上側の木口、枠に貼られたラベルです。メーカー名、シリーズ名、建具品番、ロット番号をスマホで撮っておけば、英数字を読み返せます。

同じメーカーの折れ戸でも製造時期によって使われている部品が変わるため、ラベルの製造時期も確かめましょう。DAIKENでは検査証シールのロット番号から製造年と月を調べ、公式パーツショップで該当部品を検索できます。

ラベルが見つからないときは、新築やリフォーム時の建具表、仕様書、保証書、見積書も手がかりになります。建物の完成年や扉の色だけで、対応部品を決めないでください。

資料を見ても分からない場合は、ラベルの貼付位置、扉の四隅、上下のレール、落ちた部品を撮影し、メーカーや建具業者へ問い合わせるのがおすすめです。品番を特定できない状態では、似た部品を購入しないでください。

下レールの有無と断面

床側に下枠とレールがある四方枠もあれば、下枠のない三方枠もあります。床側で、薄いレールか受け金具かを確かめましょう。

同じメーカーでもレールの仕様によって対応部品が異なり、DAIKENでは四方枠の下レール用と三方枠用でガイドローラーの受けが別品番です。

レールは溝の入口幅だけでなく、内側の幅や深さ、縁の返し、溝の数まで見比べましょう。「11mm溝用」と書かれた部品でも、レール内部でローラーが当たれば使えません。

上と下のレールは、全体と溝の開口が分かる写真を残すとメーカーへ相談するときの資料になります。下レールがない場合は、床に付いた受け金具の形と取付位置も撮影しておくと、問い合わせ先でも形を伝えやすいでしょう。

関連記事：
・カーテンレールのランナー交換｜後入れタイプとレール形状の見分け方

上下・吊元・戸先と必要な寸法

部品を外す前に、上か下か、吊元か戸先かの記録が必要です。吊元は扉が回る中心側、戸先はレールに沿って動く側です。

右用・左用を調べるときは、部屋から見た向きで決めないでください。メーカーの図面が示す向きを確認し、扉の四隅へ付箋を貼って撮影しておきましょう。

測る項目は、レール溝の幅と深さ、ローラーの直径と厚み、ピンの軸径、部品の全長、扉から出る長さ、ケースの外形、ねじ穴の間隔です。数値を写真と一緒に控えると、メーカーへ伝えやすくなります。

折れた部品やすり減ったローラーは、元の寸法より小さく見える点に注意してください。反対側に同じ無傷の部品があれば比較でき、寸法は公式品番を確かめるための補助情報になります。

交換品を決める公式品番

メーカー公式の部品表にある補修部品番号と、商品側の品番が完全に一致することが選定条件です。色やローラーの形、レールの溝幅が同じでも、対象シリーズや製造時期が違えば取り付けられるとは限りません。

NODAの旧ピボット用では、上下用のP-553と、薄型直付けレール向け下用のP-622を取り違えないでください。P-549は吊元上側の軸ピボットなので、ガイドピンの代わりにはなりません。

DAIKENも、同じシリーズ内で三方枠用と四方枠用が別品番になる場合があります。建具のロット番号、枠の種類、上か下か、吊元か戸先かまで公式パーツショップで照合しましょう。

AmazonにはP-553とP-622の品番を明記した商品がありますが、出品ブランド欄はどちらも「ノーブランド品」です。品番が書かれていても純正品や公式販売とは断定せず、商品画像と品番、販売元をもう一度確かめてから購入してください。

ノダ (NODA) P553 クローゼット 上下 ガイドピン ガイドピボット (上下用) 1995年10月～現行 クローゼット ピボット用 1本

Amazonで見る楽天市場で見る

ノダ (NODA) クローゼット用 ガイドピン ガイドピボット(下用) P622 薄型直付けレール用 2006年6月～現行品 1本

Amazonで見る楽天市場で見る

説明書に沿ったガイドピン交換

交換作業は2人で行うのが安全でしょう。1人は扉を支え続け、もう1人は取扱説明書や施工説明書を見ながら指定された金具を外します。

上吊り式には吊車のレバーを解除すると扉が下がるタイプがある一方、上下ピボット式には受けのボルトを緩めてから下側、上側の順に外す機種もあるため、別方式の手順は適用できません。

下のガイドを工具でこじるとレールや部品を傷めるため、説明書に高さ調整の指定がある場合はその方法で外し、取り外した扉はマットを敷いた平らな場所へ寝かせてください。

取り付け前に新品の品番、上下、吊元・戸先、向きを確かめ、扉側の穴が割れている、ねじが空回りする、木部が崩れる場合は作業を止めてメーカーや建具業者へ相談してください。

交換後の嵌合と開閉

取り付け直後は、扉を支えたまま吊車の軸、ガイド、ピボットがレールや受けへ確実に入っているか、目と手による嵌合確認が必要です。

最初の開閉はわずかな幅にとどめて外れや引っかかりを確認し、問題がなければ少しずつ動きを大きくして、異音、傾き、上下の擦れまで確かめるのがよいでしょう。

高さや傾きの調整に使えるのはメーカーの説明書に載る調整ねじだけで、調整範囲を超えてねじを回したり、レールを曲げて合わせたりする方法は避ける必要があります。

ガイドが浮く、扉が重い、異音や傾きが直らない場合は使用を止めてください。品番を再確認しても直らなければ、メーカーや建具業者への相談が必要です。

まとめ｜品番とレールが一致してから交換

「ガイドピン」という名称だけでは、交換品を買えません。メーカー、建具品番、ロット番号、レールの仕様、公式部品番号が一致することが購入条件です。

公式品番を特定できない場合は、ラベル、扉の四隅、上下のレール、落ちた部品の写真を添えてメーカーへ相談してください。扉側の破損や交換後の異常がある場合は、建具業者へ依頼する段階です。

クローゼット折れ戸のガイドピン交換でよくある質問

ガイドピンが片側だけ壊れた場合、1個だけ交換できますか？

メーカーの部品表に単品設定があり、反対側の同型部品に摩耗やひびがなければ、壊れた1個だけを交換できます。左右・上下のセット販売ならセット単位で購入し、説明書に同時交換の指定がある場合はその指示に従ってください。反対側にも削れやがたつきがあれば、購入前にメーカーへ同時交換の可否を尋ねる段階です。

賃貸住宅のクローゼット折れ戸は、自分で部品を買って交換してもいいですか？

賃貸住宅では、部品を買う前に管理会社や貸主へ連絡してください。建具は備え付け設備のため、修理窓口、費用負担、指定業者が決まっている場合があります。無断で扉を外したり汎用品へ交換したりせず、落ちた部品とラベルの写真を添えた相談が必要です。
