排水管のVU管エルボ交換品の選び方｜呼び径・角度・接続形状で比較

VU管のエルボは見た目がよく似ているため、どれを買うか迷いますよね。

交換品は、VU管の呼び径と曲げる角度によって決まります。

狭い場所や異なる太さの管をつなぐ場合は、標準品以外が必要です。

配管条件ごとに、対応するVUエルボを一覧にまとめました。

おすすめ早見表

既設条件	買う部品	対応規格
同径を90°に曲げる	積水化学 VU90度エルボ75	VU75
同径を45°に曲げる	積水化学 VU45度エルボ75	VU75
緩やかに90°曲げる	東栄管機 VU90度大曲りエルボ50	VU50
狭い場所で曲げる	前澤化成工業 VU90度片受エルボ50	VU50
曲げながら径を変える	前澤化成工業 VU異径エルボ100×50	VU100×50
VU100を0～45°で調整する	前澤化成工業 マルチエルボVU100	VU100

標準90度エルボ

標準90°品は、VU50・100なら東栄管機、VU75なら積水化学です。

両側が受口なので、配管を動かせない狭い場所には片受け品が向いています。

45度エルボ

45°品は、VU40・100なら東栄管機、VU75なら積水化学です。

積水化学のVU75は硬質PVC製で、全長65mm、曲がり部分は25mmあります。

大曲りエルボ

大曲り品は、VU50なら東栄管機と積水化学、VU100なら積水化学です。

標準90°品より広い空間を使うため、狭い場所には片受け品が向いています。

片受けエルボ

VU50の90°品は前澤化成工業、45°品は前澤化成工業と東栄管機です。

東栄管機の45°品は片側が管内に入り、必要な配管長を抑えられます。

異径エルボ

曲がりと径の変更を一部品で済ませる異径エルボを一覧にしました。

大径側	小径側	買う部品	主な仕様
VU50	VU40	前澤化成工業 VU異径エルボ50×40	硬質PVC・無圧
VU75	VU40	前澤化成工業 VU異径エルボ75×40	硬質PVC・無圧
VU75	VU50	前澤化成工業 VU異径エルボ75×50	硬質PVC・無圧
VU100	VU50	前澤化成工業 VU異径エルボ100×50	硬質PVC・無圧
VU100	VU75	前澤化成工業 VU異径エルボ100×75	硬質PVC・無圧

同径の管を曲げる場合は標準品、直線のまま径を変える場合は異径ソケットです。

各候補は硬質PVC製で、使用温度は0～45℃、用途は無圧排水です。

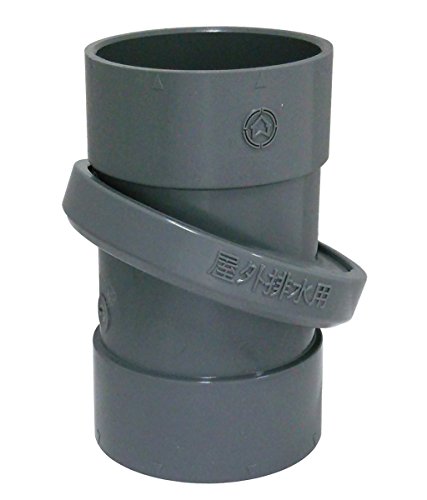

マルチエルボ

前澤化成工業ML100なら、VU100の角度を0～45°の範囲で調整できます。

固定された角度で収まる配管には、45°エルボのほうが向いているでしょう。

主要仕様を比較

比較項目	積水化学 VU90度エルボ75	積水化学 VU45度エルボ75	東栄管機 VU90度大曲りエルボ50	前澤化成工業 VU90度片受エルボ50	前澤化成工業 VU異径エルボ100×50	前澤化成工業 マルチエルボVU100
曲げ角度	90°	45°	90°	90°	90°	0～45°
対応規格	VU75	VU75	VU50	VU50	VU100×50	VU100
接続形状	両受け	両受け	両受け	片受け	両受け	可動式
径変更	×	×	×	×	○	×
必要空間	標準	標準	大きめ	省スペース	標準	大きめ
用途・圧力	排水・無圧	排水・無圧	排水・無圧	排水・無圧	排水・無圧	屋外排水

購入前のQ&A

Q. 高温の排水にも一般的なVUエルボを使えますか？

高温排水では一般的なVUエルボを避け、HT管とHTDV継手を使います。

Q. 洗濯機の排水ホース接続にもVUエルボを使えますか？

洗濯機の排水口には、口径に合う洗濯機排水トラップ用エルボが必要です。

Q. トイレ配管の高さ調整に異径エルボを使えますか？

トイレ配管は呼び径100が基本です。異径エルボによる高さ調整は雑排水向けです。

購入品の結論

• 同径のVU75を直角に曲げるなら積水化学 VU90度エルボ75がおすすめ
• 同径のVU75を45°曲げるなら積水化学 VU45度エルボ75がおすすめ
• VU50を緩やかに90°曲げるなら東栄管機 VU90度大曲りエルボ50がおすすめ
• VU50を狭い場所で90°曲げるなら前澤化成工業 VU90度片受エルボ50がおすすめ
• VU100からVU50へ曲げるなら前澤化成工業 VU異径エルボ100×50がおすすめ
• VU100の角度を調整するなら前澤化成工業 マルチエルボVU100がおすすめ
• VP用DV継手や給水用TS継手はVU管用継手ではない
• 汚水管や動かせない固定配管の交換は専門業者向けとなる
