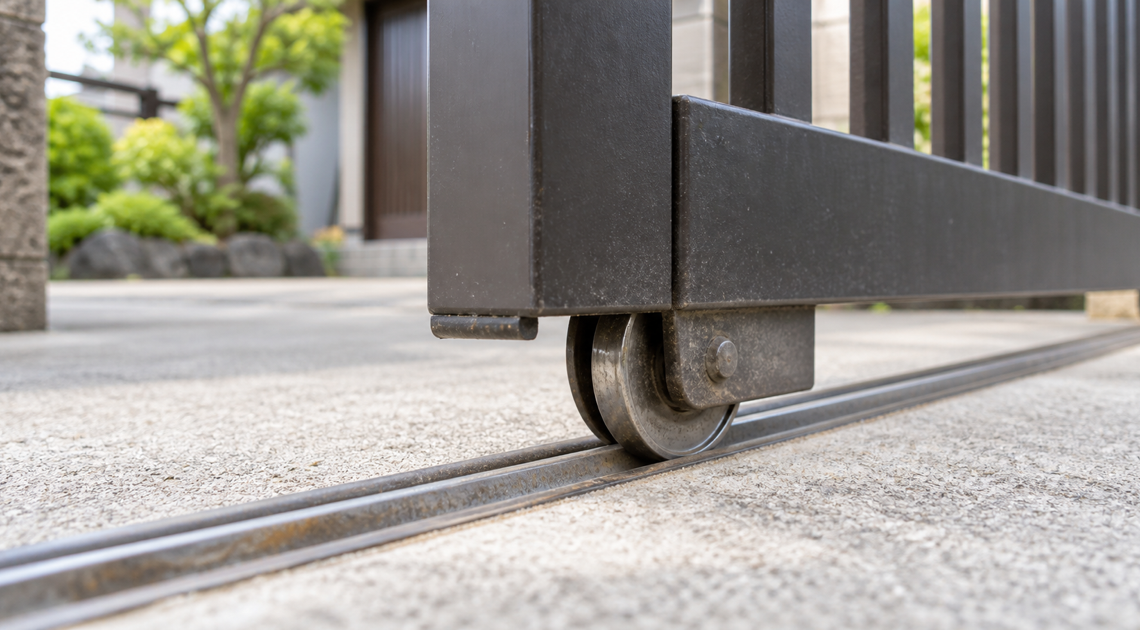

門扉の戸車交換｜車輪径・レール形状・耐荷重から適合品を選ぶ

門扉が重かったり音が出たりすると、どの戸車を買うべきか迷いますよね。

交換品は車輪径だけでなく、レール形状や取付寸法も一致する必要があります。

純正門扉、重量門扉、丸レール、平レール、伸縮門扉では商品が違うんです。

条件ごとの候補と購入時の分岐を、早見表にまとめてみました。

おすすめ早見表

門扉の条件	おすすめ商品	対応機種・規格	車輪径	耐荷重
指定のLIXIL門扉	LIXIL 調整戸車 J8LC1018	J8LC1018指定機種	40mm	記載なし
学校・倉庫などの重量門扉	ヨコヅナ CBS-0608	取付座40×28mm	60mm	1個150kgf
丸レール・外径35mm	ヨコヅナ SBS-0361	丸型・幅14mm	35mm	記載なし
丸レール・外径30mm	ヨコヅナ SBS-0301	丸型・幅14mm	30mm	記載なし
Uレール・平型	ヨコヅナ DPM-0452	全長100mm・枠幅16mm	45mm	2個30kg
ねじ込み式の伸縮門扉	ユーエイ LT-65RH	M12×14・ピッチ1.25mm	65mm	1個30daN

LIXIL純正戸車

J8LC1018は、LIXILの旧新日軽ブランド門扉に使う純正戸車です。

対象となるのは、粋香、翠峰、飛鶴、紫峰、離宮の5シリーズ。

エレスターと彩香では新寸法タイプに限られます。旧寸法タイプは含まれません。

対応機種が決まっている、車輪径40mmの専用部品となっています。

重量門扉用戸車

CBS-0608は、学校や倉庫、工場などの重い門扉に向いています。

車輪径は60mmで、1個当たりの許容荷重は150kgfです。

枠にはステンレス304、車輪にはステンレス303が使われています。

取付座40×28mm、取付間隔21mmの重量門扉におすすめです。

丸レール用戸車

既存寸法	購入商品	対応規格	軸仕様	取付寸法
外径35mm・幅14mm	ヨコヅナ SBS-0361	丸型	ベアリング入り	全長76mm・間隔65mm
外径30mm・幅14mm	ヨコヅナ SBS-0301	丸型	ベアリング入り	全長68mm・間隔57mm
外径30mm・幅14mm	ヨコヅナ SAS-0301	丸型	標準軸	全長68mm・間隔57mm

SBS-0361の「36」は呼び寸法で、実際の車輪外径は35mmです。

外径30mmで滑らかな回転を重視するなら、SBS-0301がおすすめでしょう。

価格を抑えたい場合は、同じ取付寸法のSAS-0301が候補になります。

3商品とも取付ねじは別売りです。

平レール用戸車

DPM-0452は、U字形のステンレスレールを走る平型戸車です。

車輪径は45mm、全長は100mm、枠幅は16mm、取付間隔は86mm。

含油軸受け入りの樹脂車で、2個使用時の耐荷重は30kgです。

販売単位は1個入りと4個入りに分かれています。

ヨコヅナ DPM-0452・4個入り

伸縮門扉用車輪

LT-65RHは、レールではなく床面を走る伸縮門扉向けの車輪です。

ねじ径12mm、長さ14mm、ねじ山間隔1.25mmの取付部に向いています。

車輪径は65mm、取付高は85mm、1個の許容荷重は30daNです。

取付寸法が不明な後付けスプリング車輪には、適合を裏付ける情報がありません。

主要仕様比較

比較項目	LIXIL 調整戸車 J8LC1018	ヨコヅナ CBS-0608	ヨコヅナ SBS-0301	ヨコヅナ DPM-0452	ユーエイ LT-65RH
対応機種・規格	指定LIXIL門扉	重量門扉	丸レール	Uレール	M12ねじ込み式
レール・走行面	純正指定	山形レール	丸レール	平型レール	床面
車輪径	40mm	60mm	30mm	45mm	65mm
車輪幅	記載なし	20mm	14mm	11mm	記載なし
耐荷重	記載なし	1個150kgf	記載なし	2個30kg	1個30daN
車輪・枠材質	金属製	ステンレス	ステンレス	樹脂・鉄	ゴム・金属
取付寸法	純正規格	取付座40×28mm	間隔57mm	間隔86mm	M12×14
入数・付属品	2個	1個	1個・ねじ別売り	1個または4個	1個

購入前のQ&A

Vレールの軽い引戸にはどの戸車が合いますか？

車輪径30mmで2個当たり20kg以内なら、NEW HIKARIのV型30mmが該当します。

車輪径33mmで2個当たり25kg以内なら、和気産業SH-448がおすすめです。

どちらも鉄枠の一般引戸用なので、重量門扉にはCBS-0608を使います。

玄関引戸用の12B-28を門扉に使えますか？

下框の内幅が12～23mm、高さが35mm以上なら、家研販売12B-28が収まります。

車輪は直径28mmの丸型で、耐荷重は2個使用時30kgです。

玄関引戸とテラス用のため、重量門扉には向いていません。

購入結論

メーカー指定品がある門扉には、汎用品ではなく純正戸車が適合します。

重量門扉にはCBS-0608、丸レールにはSBS系がおすすめです。

UレールにはDPM-0452、M12ねじ込み式にはLT-65RHが適合します。

紹介品を一覧にし、重量門扉や変形した門扉は施工業者へ任せます。

• LIXIL指定機種：LIXIL 調整戸車 J8LC1018
• 重量門扉：ヨコヅナ CBS-0608
• 丸レール35mm：ヨコヅナ SBS-0361
• 丸レール30mm：ヨコヅナ SBS-0301
• 丸レール30mm・標準軸：ヨコヅナ SAS-0301
• Uレール：ヨコヅナ DPM-0452
• M12ねじ込み式：ユーエイ LT-65RH
