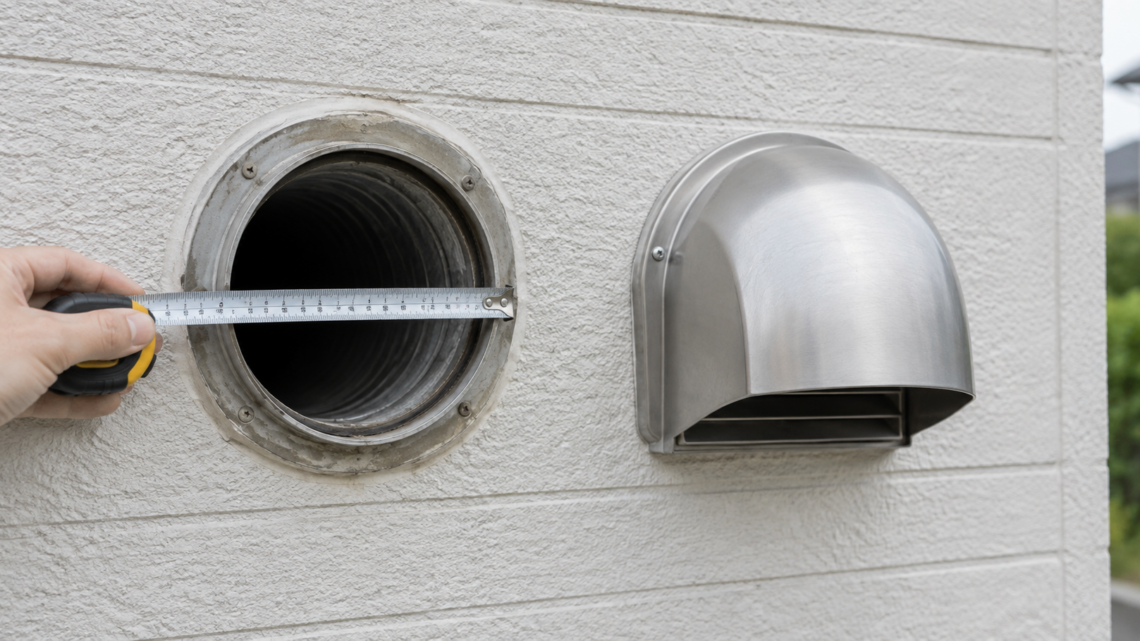

換気口外部フードの交換品｜ダクト径・形状別の選び方

交換用フードを探すと、100mmや150mmの表示だけでは、どれが合うのか迷いますよね。

同じ呼び径でも、差込部の寸法や換気方式、雨風への強さが違います。

適合品は、ダクト内径、換気方式、フード形状、防火仕様で決まります。

設置条件ごとのおすすめを早見表にまとめました。

おすすめ早見表

条件	対応規格	おすすめ商品	フード形状	防虫網	選定上の制限
標準的な自然換気	内径97～111mm	宇佐美工業 GSN100S-HL	丸型	記載不足	強制排気・防火仕様を除く
標準的な自然換気	内径145～160mm	宇佐美工業 GSN150S-HL	丸型	記載不足	強制排気・防火仕様を除く
φ100で雨対策重視	呼び径φ100	パナソニック FY-MGX043	深形	あり	清掃できる場所向け
φ100の薄壁	呼び径φ100	パナソニック FY-MKGX043	薄壁用深形	着脱式	差込寸法15mm
強風を受ける給気口	φ100	高須産業 GFP-100M-K	角型	10メッシュ	自然給気専用
強風を受ける給気口	φ150	高須産業 GFP-150M	角型	10メッシュ	自然給気専用
φ150で突出を抑える	内径φ150	JAPPY UK-FSEN150MJ-MA	フラット型	#10金網	自然給排気用
防火ダンパーが必要	内径97～111mm	JAPPY UK-GSZV100SDJ	丸型	なし	強制換気・72℃
防火ダンパーが必要	内径145～160mm	JAPPY UK-GSZV150SDJ	丸型	なし	強制換気・120℃

宇佐美工業の丸型

内径97～111mmの自然換気なら、GSN100S-HLがおすすめです。水止め高さは22mmあります。

内径145～160mmにはGSN150S-HLが対応。水止め高さは50mmで、開口も広めです。

どちらも標準的な自然換気向け。強風には高須産業、雨掛かりにはパナソニック深形が向いています。

パナソニック深形

φ100の外壁で雨水の侵入を抑えるなら、FY-MGX043がおすすめです。

深形のステンレスフードに防虫網が付き、雨だれによる壁面汚れも抑えられます。

防虫網を清掃できない高所には向きません。手が届く雨掛かり部分に適した製品です。

薄壁用の深形

呼び径φ100で差込寸法15mmの薄壁には、FY-MKGX043が対応しています。

ステンレス製で、着脱式防虫網と水切り板を装備。耐塩害仕様なのも特徴です。

差込寸法を短くする必要がない標準壁なら、通常の深形フードがおすすめです。

高須産業の角型

強風を受ける自然給気口なら、φ100用のGFP-100M-Kがおすすめです。

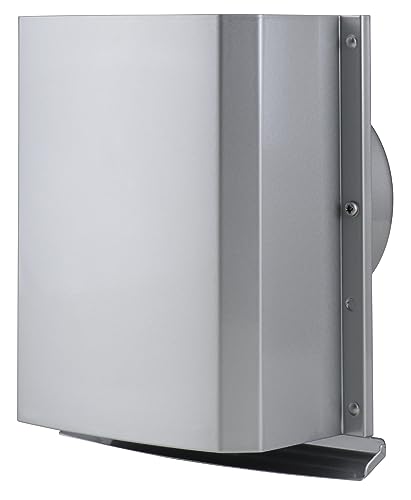

φ150用はGFP-150M。どちらにも水切り板と10メッシュの防虫網が付いています。

給気専用品なので、浴室やトイレの強制排気には、網なしの排気対応品が適します。

JAPPYの薄型

φ150で壁からの出幅を抑えたい場合は、UK-FSEN150MJ-MAがおすすめです。

自然給排気用で、フードはSUS304製。#10金網と高さ30mmの水止めが付いています。

相当開口面積は38.31cm²。より大きな換気開口が必要な場所には標準丸型が向きます。

防火仕様の丸型

該当する防火仕様を、ダクト内径ごとにまとめました。

• 内径97～111mmの強制換気には、72℃仕様のJAPPY UK-GSZV100SDJ
• 内径145～160mmの強制換気には、120℃仕様のJAPPY UK-GSZV150SDJ

防火ダンパーは、火災時にダクトを閉じて延焼を抑える部品です。逆風防止用とは働きが違います。

一般換気は72℃、火気使用室は120℃が基本です。既設と異なる温度には変更できません。

各商品の対応規格と主な仕様を比較表にまとめました。

主要仕様の比較

比較項目	宇佐美工業 GSN100S-HL	パナソニック FY-MGX043	パナソニック FY-MKGX043	高須産業 GFP-100M-K	JAPPY UK-FSEN150MJ-MA	JAPPY UK-GSZV100SDJ
対応規格	内径97～111mm	呼び径φ100	呼び径φ100	φ100	内径φ150	内径97～111mm
換気用途	自然給排気	換気用	薄壁の換気用	自然給気	自然給排気	強制換気
フード形状	丸型	深形	薄壁用深形	角型	フラット型	丸型
材質	ステンレス	ステンレス	ステンレス	ステンレス	SUS304主体	SUS304
防虫網	記載不足	あり	着脱式	10メッシュ	#10金網	なし
防火ダンパー	なし	なし	なし	なし	なし	72℃
固有の設置条件	標準的な自然換気	雨対策重視	差込寸法15mm	強風を受ける給気口	低い突出	既設が72℃仕様

交換品の結論

設置条件とおすすめ商品の組み合わせを、最後にまとめました。

• 標準的な自然換気には、ダクト内径に合う宇佐美工業 GSN100S-HLまたはGSN150S-HLがおすすめ
• φ100の雨掛かりにはパナソニック FY-MGX043、薄壁にはFY-MKGX043が適合
• 強風を受ける自然給気口には、径に合う高須産業 GFP-100M-KまたはGFP-150Mが適合
• 出幅を抑えたいφ150には、JAPPY UK-FSEN150MJ-MAが適合
• 防火仕様には、既設の径とヒューズ温度に合うJAPPY UK-GSZV100SDJまたはUK-GSZV150SDJが適合

強風には高須産業、出幅を抑えるφ150にはJAPPYのフラット型が対応品です。

防火仕様や外壁防水、高所作業を伴う交換は、施工業者への依頼が安全でしょう。
