洗面台の排水トラップ接続パッキン｜管径・差し込み形状と対応品

洗面台の下から水がにじむと、排水トラップのパッキンが傷んでいるのかもしれません。小さな部品でも、差し込む管の太さや接続位置が違うと、形が似ていても取り付け先が合わないことがあります。

迷いやすいのは、トラップ管どうしをつなぐ平パッキンと、床や壁の塩ビ管に差し込むクリーンパッキンの違いです。管径の数字だけで決めると、接続先が合わないことがあります。

漏れた場所とパッキンの位置を確認します。そこが分かると、管径表示と商品説明を照らし合わせられます。

商品	適合表示	参考価格
SANEI PP40-54S-25	トラップ接続・30mm表記	362円
SANEI PH70-902	VP・VU管、トラップ管25・32・38mm	1,505円
SANEI H70A-90-32X40U	VU管40・トラップ管32mm	412円
SANEI H70A-90-32X40P	VP管40・トラップ管32mm	663円
SANEI H70A-90-32X50	VP・VU管50・トラップ管32mm	913円
カクダイ 0416-2	床排水・排水管32mm／VP・VU管40mm	754円
カクダイ 492-473-25	洗面トラップ用補修セット	578円
カクダイ 492-473-32	洗面トラップ用補修セット	617円
KVK PZVR54	排水スリップパッキンセット32mm	255円

呼び径と外径

パッキンやトラップの品番にある25・32・38は、管の呼び径を示す目安です。SANEIのトラップ用平パッキンには25・32・38の各サイズがあり、製品図面でも品番末尾ごとに寸法が分かれています。［SANEIの寸法・品番一覧］(https://www.sanei.ltd/products/pp40-54s-25/)

クリーンパッキンの「32X40」は、トラップ管側32と塩ビ管側40の組み合わせを示します。数字が二つあるからといって、大きい方を選べばよいわけではありません。どちらの管に差し込む部品か、表示を読み分けます。

同じ「32」でも、平パッキン、スリップパッキン、クリーンパッキンでは形と役割が異なります。交換する部品が平たい輪なのか、斜面のあるスリップパッキンなのか、塩ビ管の内側へ収まるゴムなのかも確認したいところです。

寸法が合っているように見えても、接続箇所が違えば水を止められません。ナット部分から漏れているのか、床・壁側の管との差し込み口から臭いや水が出ているのかを確かめると、表の候補も絞れます。

差し込みの相手

床や壁の塩ビ管とトラップをつなぐ部品がクリーンパッキンです。SANEI H70A-90-32X40PはVP管用、SANEI H70A-90-32X40UはVU管用で、どちらもトラップ管32mmとの組み合わせです。管種が異なるため、末尾のP・Uまで一致させます。［SANEIの品番・管種・図面寸法］(https://www.sanei.ltd/products/h70a-90-32x40u/)

H70A-90-32X50は、トラップ管32mmと呼び50のVP・VU管に使えるタイプです。40P・40Uとは、適合する塩ビ管の呼び径も管種表示も異なります。40用に形が似ていても、50の差し込み口には流用できません。

VP管とVU管は、どちらも塩ビ管ですが同じ製品区分ではありません。管の表面にある印字や既存部品の品番を確認します。見分けがつかない時は、外した部品と管の表示をメーカーや販売店に伝えると、適合確認が具体的になります。

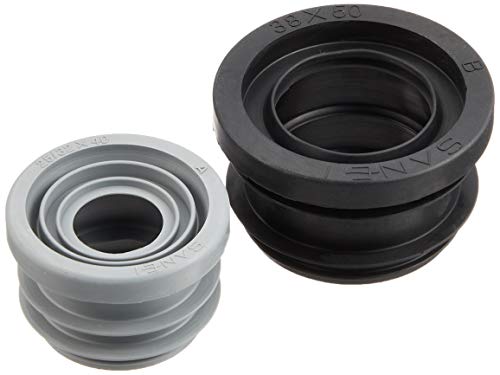

SANEI PH70-902 はVP・VU兼用のクリーンパッキンです。25・32・38トラップ管に対応します。組み合わせは［SANEI PH70-902の組み合わせ表］(https://www.sanei.ltd/products/ph70-902/)で確認できます。

トラップ側の部品

トラップ管どうしのナット部で使われるのが平パッキンです。SANEI PP40-54S-25は排水トラップ接続用の平パッキン。30mmと表記され、品番末尾は25です。数値が異なるため、既存品の品番や実寸と照合してください。［SANEIの寸法・品番一覧］(https://www.sanei.ltd/products/pp40-54s-25/)

KVK PZVR54は、接続部用のスリップパッキンセットです。商品名では32（1と4分の1）用で、色は黒・黄です。［KVKのサイズ別品番］(https://dev.kvk.co.jp/support/category/detail/PZVR54.html)

カクダイ492-473-32は、洗面トラップ用の補修パッキンセットです。平パッキン単体ではなくセット品なので、必要な部品が決まっている場合は、品番と商品名が合っているか照合してください。［カクダイ492-473-32］(https://product.kakudai.jp/search/DispOutLineDetail.do?itemID=t000100036699&volumeName=00001)

カクダイ492-473-25も、洗面トラップ用の補修パッキンセットです。既存のトラップ品番が確認できる場合は、メーカーの部品情報と照合してください。

床の管につなぐ部品

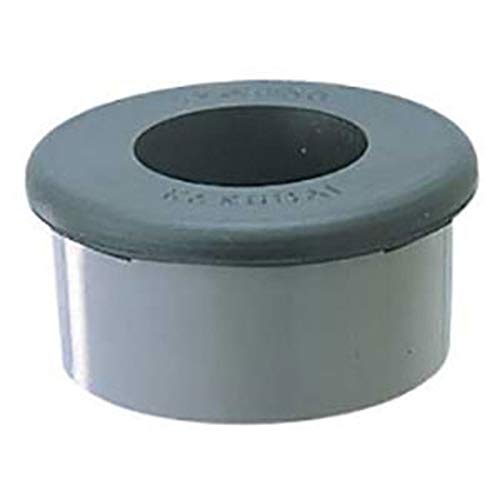

カクダイ0416-2は防臭ゴム40×32で、VP・VU管兼用の内面接続、床排水専用です。40×32は、塩ビ管40と排水管32の組み合わせ。トラップのナット内部に入れる平パッキンとは取り付け場所が異なります。［カクダイ0416-2の仕様］(https://product.kakudai.jp/search/DispOutLineDetail.do?itemID=t000100016070&volumeName=00001)

床排水の管に差し込む防臭ゴムが劣化すると、排水の臭いが上がったり、差し込み口付近から水が漏れたりすることがあります。ただし、この商品は床排水専用です。壁へ向かう配管やトラップ管のナット部には使えません。

SANEIのH70AシリーズやPH70-902も、トラップ管に対応するクリーンパッキンです。H70Aシリーズは、防臭・防虫をうたうトラップと排水管の接続用。管径やVP・VUの区分は商品ごとに指定されています。［SANEI PH70-902］(https://shop.sanei.ltd/products/detail/898)

結論

ナットの継ぎ目から漏れているなら、トラップ管の呼び径と平・スリップの形状を確認します。床・壁側の差し込み口なら、VP・VUの管種、塩ビ管の呼び径、トラップ管側の径を商品表示と照合してください。

今回の商品では、トラップ接続用の平パッキンがPP40-54S-25、VP・VU管に対応するクリーンパッキンがPH70-902です。H70A-90-32X40P、H70A-90-32X40U、H70A-90-32X50は管種と管径で分かれます。0416-2は床排水用の防臭ゴムで、取り付ける場所が異なります。

洗面化粧台の純正部品は、同じ呼び径でも機種や接続構造で指定品が異なる場合があります。LIXILも、トラップやパッキンを部品品番から特定して手配する方法を案内しています。型番が分かる場合は、汎用品の寸法だけで決めず、メーカー品番との一致を優先しましょう。［LIXILの排水部品品番の確認方法］(https://faq.lixil.co.jp/%E6%B4%97%E9%9D%A2%E5%8C%96%E7%B2%A7%E5%8F%B0%E3%81%AE%E3%83%88%E3%83%A9%E3%83%83%E3%83%97%E3%81%AA%E3%81%A9%E3%81%AE%E6%8E%92%E6%B0%B4%E9%83%A8%E5%93%81%E3%81%AE%E5%93%81%E7%95%AA%E3%82%92%E7%89%B9%E5%AE%9A%E3%81%99%E3%82%8B%E6%96%B9%E6%B3%95-64cb60d9f7ba4a001bfc0111)
