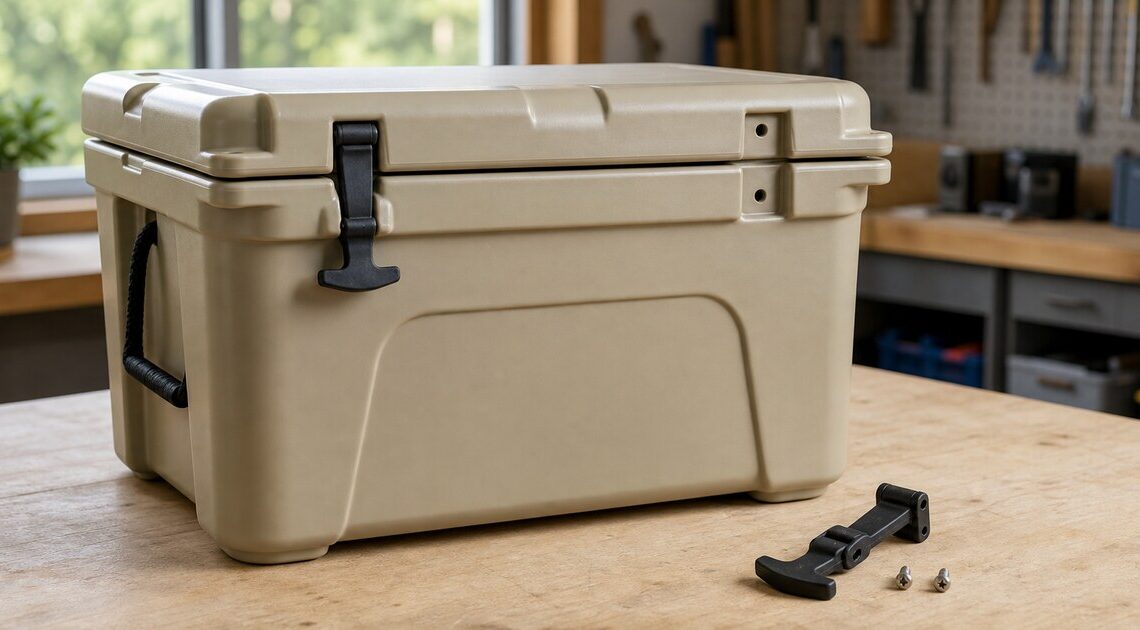

クーラーボックスのラッチ交換｜取付穴間隔・形状と対応モデルの調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

ラッチは、クーラーボックスのフタを留める部品です。割れたり、ゴムが伸びたりすると閉まりません。似た交換品が多く、迷いますよね。

合うラッチは、メーカー、型番、取付穴の間隔、ラッチを掛ける受け側の形で決まります。対応モデルなら、早見表で交換品を確認できます。

メーカーとモデルが分かる人は早見表へ、型番が分からない人は取付穴と受け側の形の確認へ進みましょう。

クーラーボックス用早見表

メーカーとモデルが一致する行に交換品が載っています。イグルーは受け側のねじ本数、JEJアステージは本体番号まで合わせましょう。

表にないモデルは、型番、取付穴の間隔、受け側の形がすべて同じことが適合条件です。見た目や外寸だけで決めず、寸法と形を確かめましょう。

コールマン用ラッチ

コールマンのスチールベルトクーラーに使えるカムラッチ5010005238は、回してフタを固定する交換部品です。

5010005238は旧部品番号6155-5441の後継で、Amazon品は1999年以降の本体向け・ねじ2本付きです。

商品に含まれるのはフタ側のラッチ本体だけなので、受けまで割れている場合は同じ色のラッチ受けも用意しましょう。

コールマン カムラッチ 5010005238

Amazonで見る楽天市場で見る

イグルー用ラッチ

イグルーの50～165QTモデルは受け側のねじが1本か2本かで交換品が変わり、QTは本体に記載された容量の単位です。

• 標準プラスチック 00024013：1本ねじの丸い受け用／樹脂製／ねじ3本付き／2本ねじ受けは非対応
• ハイブリッド 00024029：1本ねじの受け用／ステンレスヒンジと樹脂面／2本ねじ受けは非対応
• ステンレス 00020018：左右に張り出した2本ねじ受け用／ステンレス製／ねじ4本付き／1本ねじ受けは非対応

イグルー 標準プラスチックラッチ 00024013

Amazonで見る楽天市場で見る

イグルー ハイブリッドラッチ 00024029

Amazonで見る楽天市場で見る

イグルー ステンレスラッチ 00020018

Amazonで見る楽天市場で見る

ロック付き00020087は、内側から開かなくなる恐れがあるリコール対象品です。該当品は再利用せず、イグルーへ連絡してください。

JEJアステージ用ラッチ

JEJアステージではフタ正面の留め具をバックルと呼び、交換品はシリーズと本体番号で分かれます。

#10や#25など、本体に書かれた番号も商品を分けます。次の3つから、本体番号が一致する組み合わせを確認しましょう。

• アイセル#10・#13・#25、モンタナ・フォレスクルー#10
  対応：記載した4モデル
  非対応：ほかの本体番号
• モンタナ・フォレスクルー#13・#25・#35
  対応：記載した3モデル
  非対応：アイセル、#10、#45
• アイセル#35・#45、モンタナ・フォレスクルー#45
  対応：記載した3モデル
  非対応：#10・#13・#25

JEJアステージ 交換用バックル B01LPFA4V8

Amazonで見る楽天市場で見る

JEJアステージ 交換用バックル B01LPFA5AS

Amazonで見る楽天市場で見る

JEJアステージ 交換用バックル B01LPFA4ZO

Amazonで見る楽天市場で見る

「#5～25用」のように番号だけを示す商品もあります。番号だけで決めず、シリーズ名まで合わせましょう。

フィールドア用ラッチ

フィールドアのノーザンクーラーボックス用T型ハンドルは、フタ正面に掛けるラバー製の交換部品です。

左右をまとめて交換したい人には、2個セットがおすすめです。ハンドル1個の使用時サイズは約6×11.5×2.8cmです。

本体名がノーザンクーラーボックスか確認しましょう。寸法や見た目が似ていても、他社クーラーには流用できません。

FIELDOOR ノーザンクーラーボックス用T型ハンドル2個セット

Amazonで見る楽天市場で見る

ヴァストランド用ラッチ

ヴァストランドのタフクーラーボックス用T型フックVL-TCBA1-01は、フタを引き寄せて閉じる交換部品です。

フックが切れた場合やゴムが伸びた場合は、この専用品がおすすめです。似た汎用ラッチを探す必要はありません。

今の留め具がT字形か確認しましょう。同じ商品名でも、ラッチタイプの本体には使えません。

VASTLAND T型フック VL-TCBA1-01

Amazonで見る楽天市場で見る

アイリスオーヤマ用ラッチ

アイリスオーヤマのHUGELクーラーボックスでフタ正面の留め具だけが壊れたなら、交換用バックル808963がおすすめです。

対応する本体は次の6モデルで、型番が一致すれば同じバックルを使えます。

• TC-20、TC-40、TC-20R、TC-40R
• VITC-20AZ、VITC-40AZ

購入前に、部品番号808963と本体型番の両方を合わせましょう。検索結果に出る本体は、交換バックルとは別商品です。

YETI用ラッチ

YETIの交換用ラッチはTundraとRoadieで分かれ、形が似ていても2種類を共用できません。

YETI Tundra用

TundraにはT字形のT-Rex Lid Latchesを使い、切れたり伸びたりしてフタの締まりが弱い場合におすすめです。

対応モデルは次の12種類で、各本体はラッチを2個使います。

• Tundra 35、45、50、65、75、105
• Tundra 110、125、160、210、250、350

Roadie用QuickLatchとは構造が違うため、代用しないでください。

YETI Roadie用

Roadieに使うQuickLatch（フタ前面の留め具）は、各モデルで共通する交換部品です。

Tundra用T-Rexとは構造が違うため、両方へ対応と書かれた商品は公式部品の代わりになりません。

Engel用ラッチ

EngelのHigh Performanceクーラーでフタの締まりが弱いなら、ENGLatchへの交換がおすすめです。

商品は1個入りで、ラッチ本体、上側の受け、直径約4mmを示すM4ねじ4本がそろいます。

取付部分の長穴を動かすと、フタが緩すぎる場合や強く引かれる場合の張りを調整できます。

対応シリーズや同梱品が分からないAmazon品は避け、ENGLatchと明記された商品を選びましょう。

型番と穴でラッチを探す

早見表にない本体は、メーカー名とモデル名を確認しましょう。ラッチ本体と受け側のどちらが壊れたか分かると、必要な交換部品が決まります。

型番だけで見つからない場合は、古いラッチを外す前の寸法と形の記録が役立ちます。穴間隔は、穴の中心から隣の穴の中心まで測りましょう。

• ラッチ本体と受け側のねじ本数・並び
• 横方向と縦方向の取付穴間隔
• ラッチ全体の長さと幅
• ラッチが曲がる位置から受けまでの距離
• 丸型、翼付き、金属フックなど受けの形
• フタと本体の段差

取付穴が同じでも、受けの形や閉じた長さが違えば使えません。ねじ本数、受けの形、フタとの段差まで同じ商品を選びましょう。

新しい穴を開ける汎用品は、本体を加工する交換方法です。初心者にはおすすめしません。

クーラーボックスのラッチ交換

ねじ止め式は、手回しのドライバーで交換できます。作業前に向きを撮影し、中身を空にしてフタを開けましょう。

1. 交換する側のねじを外す
2. 取付面とねじ穴の割れを確認する
3. 交換品を元と同じ向きで穴へ合わせる
4. すべてのねじを軽く留めて位置を揃える
5. ラッチが受けへ掛かる位置で手締めする
6. 数回開閉し、ずれや部品の動きを確認する

電動ドライバーで強く締めると、樹脂のねじ穴を傷めます。ねじは最初に軽く留め、最後も手回しで固定してください。

ゴム製のT型フックは、ねじ、ピン、差し込みで外し方が変わります。元と同じ方法で交換し、左右の張りを確かめましょう。

ラッチ交換のQA

交換後にフタが浮く理由

交換品の閉じた長さが合わない、受けの位置がずれている、フタやパッキンが変形している、いずれかが原因です。部品のぐらつきと左右のずれを確認し、直らなければ部品番号と受けの形から選び直してください。

ねじ穴が空回りする場合

そのままではラッチを固定できません。太いねじを入れたり別の穴を開けたりせず、取付面を修理できるかメーカーへ相談してから交換しましょう。

クーラーボックス用ラッチ一覧

メーカーと本体のモデルが分かるなら、次の表で買うラッチが決まり、イグルーは受け側のねじ本数、YETIはシリーズで分かれます。

表にない本体には、取付穴の中心間、受けの形、閉じた長さまで一致する交換品を選びましょう。見た目が似た汎用品では代用できません。
