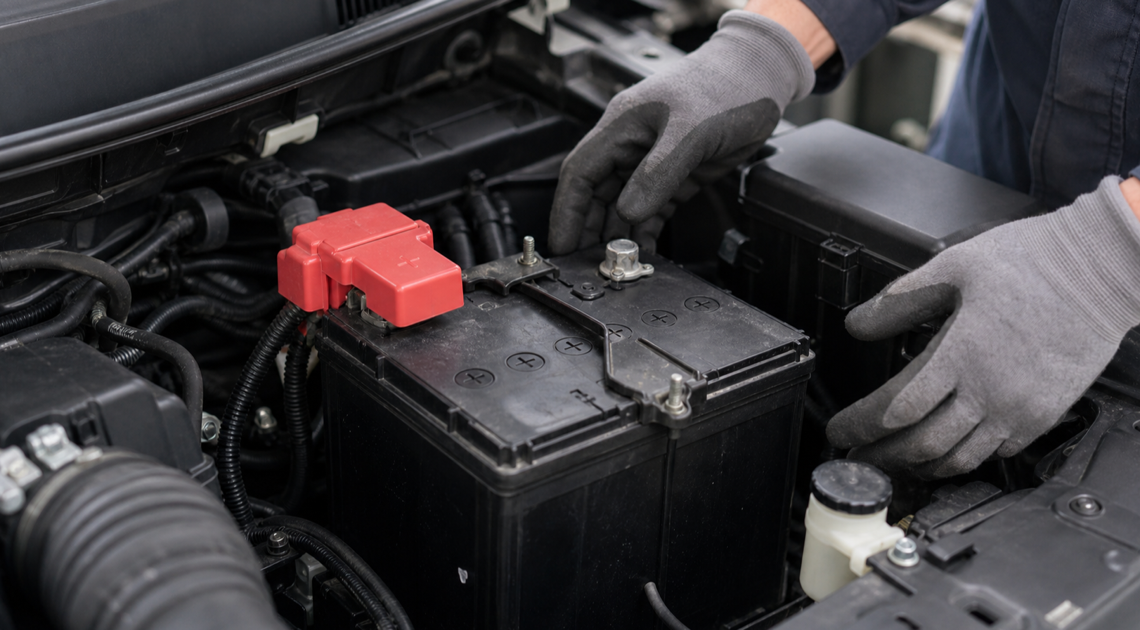

車のバッテリー端子カバー交換｜プラス側の寸法と固定方式の選び方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

バッテリーのプラス端子に付いていた赤いカバーが割れたり、ツメが折れて閉まらなくなったりすると、そのまま乗ってよいのか迷いますよね。通販には似た形が多く、どこを測れば合うのかも迷いますよね。

小さな樹脂カバーですが、工具や車体の金属がプラス端子に触れるのを防ぐ役目があります。赤い色だけで決めず、端子金具全体を覆い、走行中も固定できる形か確かめましょう。

車種に合う純正カバーの有無が分かれば、汎用品を検討できる端子かどうかも判断できます。汎用品は、端子金具全体の大きさと固定方法まで合うことが条件です。

純正カバーの手掛かりは車台番号と部品番号

外したカバーが残っているなら、裏側やヒンジ付近の数字・英字の刻印が手掛かりになります。同じ車名でも、年式やグレードによってプラス端子の形が違うことがあるため、見た目が似ているだけでは決められません。

純正品を問い合わせる時に役立つのが、車検証に載っている型式・初度登録年月・車台番号です。車台番号は車ごとに付いた識別番号なので、ディーラーの部品窓口でカバーの品番と適合を照らし合わせてもらえます。カバー単体で注文できるかも、この時に聞いておきましょう。

プラス端子に何本も配線がつながり、ヒューズをまとめた箱まで一体になっている車は、純正カバーの形も複雑です。蓋のツメだけでなく受け側まで割れていると、カバーだけ替えても閉まりません。どの部分まで交換する必要があるかは、車台番号を伝えてディーラーに尋ねるのがおすすめです。

汎用品が使えるのは単純なプラス端子だけ

純正カバーが硬い樹脂の箱になっていて、ヒンジやツメで開閉する車には、袋状の汎用カバーは合いません。汎用品を検討できるのは、1本の太いケーブルが単純な端子金具につながり、その金具へ柔らかいカバーを被せる形です。

締め付けボルトまで覆えて、配線を強く曲げずに収まる物でなければ交換品には使えません。通販では、裸のバッテリーポールへ被せる小さな端子キャップも一緒に出てきますが、車両のケーブルを接続した金具全体を覆うターミナルカバーとは別物です。

今付いているカバーが柔らかいブーツ型だった場合に限り、汎用品の寸法を調べましょう。

プラス側はポール径ではなく端子金具の外形を測る

バッテリーから出ている丸い部分がポールです。カバーが実際に覆うのは、ポールを挟む端子金具や締め付けボルトまで含めた部分なので、ポールの直径だけでは必要な内寸が決まりません。

この数字は、カバーの穴径ではなく裸のポール寸法です。汎用カバーでは次の4か所を比べましょう。

• 端子金具の最大長さ・最大幅・高さ
• 締め付けボルトや分岐端子の出っ張り
• ケーブル束の太さと出口の向き
• カバーを閉じた時のボンネットや固定金具との隙間

古いカバーが残っていれば、車から外れた状態で内寸と出口を測るのがおすすめです。通電中のプラス端子へ金属製のノギスや定規を近づけると、車体との間でショートするおそれがあります。樹脂定規を添えた写真で大きさを残すか、測りにくい形は整備工場で確認してもらいましょう。

固定方式はヒンジ・差し込み・軟質ブーツで変わる

端子金具が収まる大きさでも、元の固定方法と違えば走行中の振動で浮くことがあります。純正の箱型カバーならツメの位置まで一致する物、柔らかいブーツ型ならケーブル出口まで無理なく収まる物が必要です。

ケーブル通しブーツには、取り付けるために端子を外す製品もあります。端子を外さず後付けできるスリット入りでも、切り込みを増やすほど固定は弱くなります。メーカーが加工を案内していないカバーを切ったり、結束バンドで締め続けたりしないでください。

仮合わせでは、金属部分がすべて隠れ、カバーがきちんと閉じ、軽く触れても動かない状態が必要です。配線を強く押す、ボンネットやバッテリー固定金具に触れる、端子から浮く物はサイズが近くても使えません。

補修用ターミナルはカバーも同じメーカーで合わせる

端子金具そのものがエーモンやヒーロー電機の補修用ターミナルへ交換されている車は、寸法だけでなく対応品番も手掛かりになります。対応品番が一致する同じメーカーのカバーがおすすめです。バッテリーがBタイプかDタイプかだけで決めないでください。ボルト位置やカバー内側の形までは区別できません。

エーモン ターミナルカバー 8857

Amazonで見る楽天市場で見る

エーモン ターミナルカバー 8858

Amazonで見る楽天市場で見る

ヒーロー電機 DVC-DMR

Amazonで見る楽天市場で見る

エーモン8857と8858は見た目が近くても、対応する端子が違います。端子本体の刻印や購入履歴から品番が分かる場合に使う商品で、車両の純正端子へそのまま合うとは限りません。

DVC-50やDVC-38は赤黒各5個のセットなので、1台分だけ欲しい人には数が多めです。購入前に、商品ページで現行の対応品番・入数・在庫を確かめましょう。表にない純正端子には、車両側の純正カバーがおすすめです。

端子を外すならマイナス側から作業する

選んだカバーの形によっては、端子を外さず交換できる場合もあります。端子の脱着が必要な構造なら、先に車両取扱説明書を読み、指定された待機時間や初期化手順に従ってください。ハイブリッド車やアイドリングストップ車は車両固有の注意があるため、一般的な手順だけで進めません。

一般的な12V鉛バッテリーで端子を外す順番は、次のとおりです。

1. エンジンと電装品を停止し、キーを車両から離す
2. 保護メガネとゴム手袋を着け、火気や静電気を避ける
3. マイナス端子を外してから、プラス端子を外す
4. 取付けはプラス端子、マイナス端子の順に戻す
5. カバーを元どおり固定する

端子を外すと、時計やオーディオの設定が消えたり、パワーウインドウなどの初期化が必要になったりする車があります。メモリーバックアップは全車共通の必須作業ではないため、車両取扱説明書と使用する機器の説明書に記載がないまま接続しないでください。復帰手順が分からない場合は、販売店や整備工場へ依頼してください。

ヒューズ一体型や端子の傷みは整備工場へ

プラス端子にヒューズブロックや電流センサー、複数の太いケーブルが一体化している場合は、単純なカバー交換では済まないことがあります。汎用カバーを加工して被せず、販売店や整備工場へ相談してください。

次の症状がある場合も、DIYを止めてください。

• 端子金具やボルトの割れ、緩み、強い腐食
• 端子やケーブル被覆の発熱変色、溶け、焦げ
• バッテリーの液漏れ、膨れ、異臭
• 火花が飛んだ跡や、ケーブル被覆の傷
• EV／HVで12V補機バッテリーと高電圧系統を区別できない状態

傷んだ端子を新しいカバーで隠しても、接触不良や短絡の原因は残ります。オレンジ色の高電圧配線や、用途を判断できない配線には触れず、そのまま作業を中止してください。カバー以外にも傷みが見つかったら、端子やケーブルを含めて整備工場へ点検を依頼してください。

車のバッテリー端子カバーは固定できる適合品に交換する

バッテリー端子カバーは、赤色やポール径だけでは決められません。純正端子には車台番号と部品番号で照合した純正カバー、補修用ターミナルには対応品番が一致するカバーがおすすめです。

寸法が近くても、固定できないカバーは使わないでください。汎用品を加工して合わせず、純正品か端子専用品へ切り替えましょう。

関連記事：
・車用ジャンプスターターおすすめ｜バッテリー上がりに備える12V用

よくある質問

バッテリー端子カバーは絶縁テープで代用できますか？

絶縁テープは恒久的な交換品として使わないでください。端子金具全体を覆い、元の固定方式で固定できる純正カバーか適合品へ交換しましょう。

赤黒セットのカバーはプラス側とマイナス側を入れ替えて使えますか？

入れ替えて使う前提の商品ではありません。プラスとマイナスはポール径が異なり、商品によって端子形状や固定方法も違います。セット品も対応ターミナル品番を確かめ、指定された側へ取り付けてください。
