車整備用リレーテスターおすすめ5選｜4・5ピンと12V・24Vで比較

リレーテスターは、4ピン・5ピン対応と書かれていても、どれを選ぶか迷いますよね。

端子数が同じでも、端子配置や内部回路には違いがあります。

乗用車だけなら12V専用で足りますが、トラックも扱う場合は24V対応品が必要です。

一般的な12V・24Vリレーには、仕様が明確なストレート15-6104がおすすめです。

おすすめ早見表

使用条件ごとに、おすすめのリレーテスターを一覧にしました。

条件	おすすめ商品	対応機種／対応規格	決め手
12V・24Vの両方を検査	ストレート 15-6104	4極・5極	約8回の開閉とNG箇所表示
国内工具メーカー品を重視	JTC JTC6026K	12V・24V、4・5ピン	専用アダプターあり
価格と数値表示を重視	ANENG RT01	11～25V、4・5ピン	電圧表示と自動判定
12Vを車外で検査	Performance Tool 3009	12V、4・5ピン	単3電池で動作
24Vも車外で検査	Hosioe 自動車電子リレーテスター	12V・24V、4極・5極	充電池式

ストレート

ストレート15-6104は、12V・24Vの4極・5極リレーに対応しています。

乗用車とトラックの両方を扱う人に適した一台です。

判定までに約8回の開閉を繰り返し、OKだけでなくNG箇所も表示します。

本体サイズは140×35×95mm、コードの長さは1,350mmです。

12V・24Vの4極・5極リレーを検査する人におすすめです。

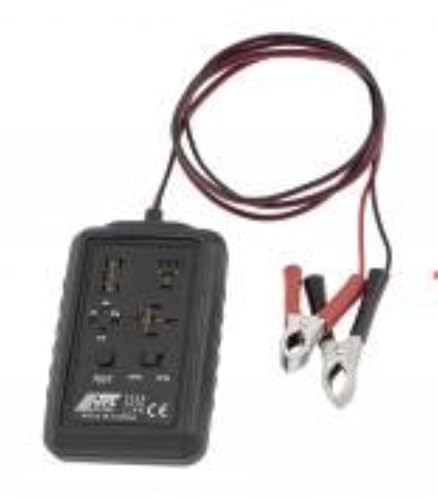

JTCセット

JTC6026Kは、12V・24Vの4ピン・5ピンリレーを検査できます。

断線や作動不良はLEDで表示される仕組みです。

一部の5ピンには制限があります。

コンデンサ入りなど一部のリレーには、JTC6044アダプターを組み合わせます。

専用アダプターが必要なリレーも扱う人におすすめです。

ANENG

ANENG RT01は、11～25Vの4ピン・5ピンリレーに対応しています。

対象となるリレーのコイル抵抗は20Ω以上です。

画面に電圧を表示し、動作解除時間や繰り返し時の安定性を自動で判定します。

判定結果は赤と緑のLEDでも表示されます。

価格を抑えながら数値表示も欲しい人におすすめです。

3009コードレス

Performance Tool 3009は、12V用4ピン・5ピンリレーのコードレス型テスターです。

単3電池で動き、車載バッテリーへ接続せずにコイルと接点を判定します。

判定結果は赤と緑のLEDで表示されます。

乗用車用の12Vリレーを車外で検査したい人におすすめです。

24Vリレーを車外で検査する場合は、Hosioeが該当します。

Hosioe

Hosioeは、12V・24Vの4極・5極リレーを検査できる充電池式テスターです。

18650充電池を2本使用します。

接点状態や閉鎖時間、繰り返し時の一貫性を判定する製品です。

メーカー公式の詳細仕様は確認できないため、標準端子向けとして扱います。

12V・24Vの両方を車外で検査したい人におすすめです。

主要仕様比較

紹介した5機種の違いを比較表にまとめました。

比較項目	ストレート 15-6104	JTC JTC6026K	ANENG RT01	Performance Tool 3009	Hosioe 自動車電子リレーテスター
12V対応	○	○	○	○	○
24V対応	○	○	○	×	○
4・5ピン	○	△	○	○	○
本体内蔵電源	×	×	×	○	○
数値表示	×	×	○	×	×
繰り返し検査	○	△	○	△	○
内蔵素子対応	×	○	△	△	△
仕様の明確さ	○	○	△	○	△

対象外のリレー

汎用リレーテスター以外の商品が必要になる条件をまとめました。

• 標準ソケットに入らない特殊形状なら、ハスコーST-810がおすすめ
• ウインカーリレーなら、専用のリレーテスターがおすすめ
• 車両配線の不良まで調べるなら、リレー以外も測れる診断機器がおすすめ

購入結論

使用条件ごとの購入結論を、商品別に整理しました。

• 一般的な12V・24Vの4極・5極なら、ストレート 15-6104がおすすめ
• 専用アダプターが必要なリレーなら、JTC JTC6026Kがおすすめ
• 電圧の数値表示を重視するなら、ANENG RT01がおすすめ
• 12V用コードレス型なら、Performance Tool 3009がおすすめ
• 12V・24V用コードレス型なら、Hosioe 自動車電子リレーテスターがおすすめ

一般的な12V・24Vの4ピン・5ピンには、ストレート15-6104がおすすめです。

コードレス型は、12V専用の3009と両電圧対応のHosioeに分かれます。

ダイオード入りなど極性を持つリレーには、内蔵回路対応のテスターが必要です。
