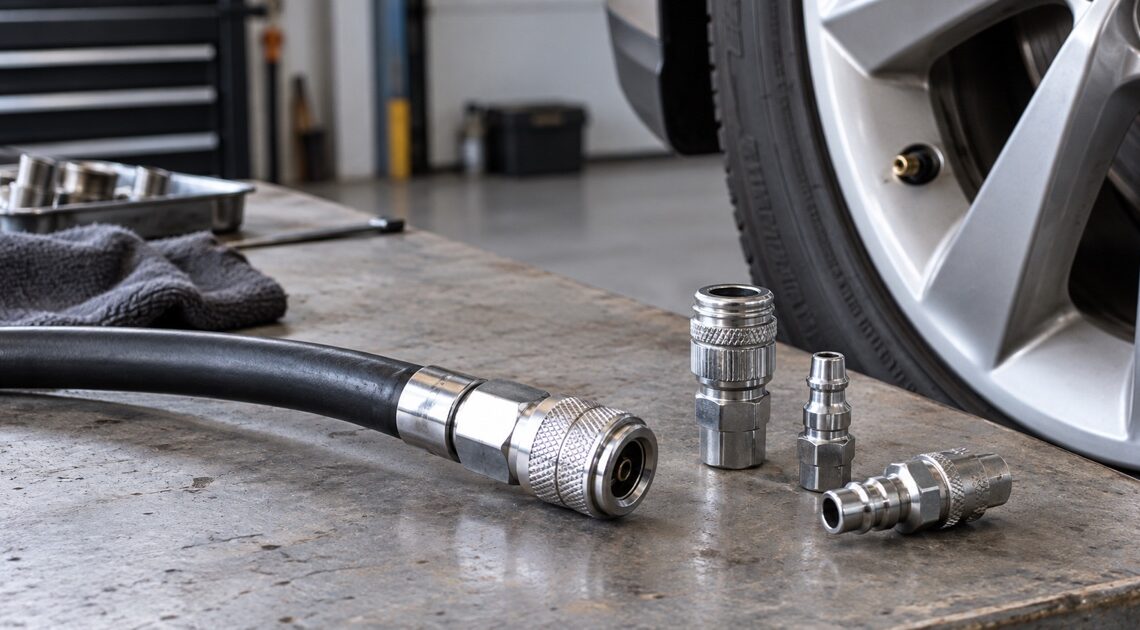

タイヤ空気入れのエアホースカプラー交換品｜20型とねじ規格で選ぶ

空気入れのカプラーを交換するとき、20型だけで商品を決めてよいのか迷いますよね。

プラグとソケットの違いに加えて、取付ねじのおねじ・めねじによって買う部品が決まります。

R1/4は先細りのおねじ、Rc1/4は先細りのめねじ、G1/4は平行ねじです。対応関係を早見表にまとめました。

20型の早見表

接続条件	おすすめ商品	買う部品	対応規格
プラグ側・Rc1/4めねじ	SK11 ハイカプラ 20PM	20PM	R1/4おねじ
プラグ側・R1/4おねじ	SK11 ハイカプラ 20PF	20PF	Rc1/4めねじ
ソケット側・Rc1/4めねじ	SK11 ハイカプラ 20SM	20SM	R1/4おねじ
ソケット側・R1/4おねじ	SK11 ハイカプラ 20SF	20SF	Rc1/4めねじ

めねじ用プラグ

Rc1/4めねじに20型プラグを付けるなら、SK11 20PMがおすすめです。

部品側はR1/4おねじで、最高使用圧力は1.5MPa。接続先がおねじの場合は20PFです。

おねじ用プラグ

R1/4おねじに20型プラグを付けるなら、SK11 20PFがおすすめです。

部品側はRc1/4めねじで、最高使用圧力は1.5MPa。G1/4おねじには20PFFが適合します。

めねじ用ソケット

Rc1/4めねじに20型ソケットを付けるなら、SK11 20SMがおすすめです。

部品側はR1/4おねじで、最高使用圧力は1.5MPa。R1/4おねじ側に付けるソケットは20SFです。

おねじ用ソケット

R1/4おねじに20型ソケットを付けるなら、SK11 20SFがおすすめです。

部品側はRc1/4めねじで、最高使用圧力は1.5MPa。プラグ側を交換する場合は20PFとなります。

主要仕様を比較

4商品の主な仕様を一覧にしました。

比較項目	SK11 ハイカプラ 20PM	SK11 ハイカプラ 20PF	SK11 ハイカプラ 20SM	SK11 ハイカプラ 20SF
部品構成	単品	単品	単品	単品
カプラー側	プラグ	プラグ	ソケット	ソケット
取付ねじ	R1/4おねじ	Rc1/4めねじ	R1/4おねじ	Rc1/4めねじ
接続先	Rc1/4めねじ	R1/4おねじ	Rc1/4めねじ	R1/4おねじ
最高使用圧力	1.5MPa	1.5MPa	1.5MPa	1.5MPa
主な材質	鋼鉄	鋼鉄	鋼鉄	鋼鉄
付属品	なし	なし	なし	なし

別形状の交換品

ねじ込み式以外の交換品も、取付部分の形状ごとにまとめました。

• 外径8mm・内径5〜5.5mmのホースにはM∞KのSP＋PP20が対応する
• 内径8mmのホースにはCOLORBIRDのSH＋PH20が対応する
• G1/4平行おねじには日東工器ハイカプラ20PFFが対応する
• タイヤチャック全体が破損した場合はプラグ付き完成品が対象となる
• KDR-AP1・KDR-AP2・KDR-AP3・KAM-AP1・KAM-AP2にはKaedear KDR-AP202が対応する
• 高圧洗浄機用、動噴用、1/4 NPT、30型、40型は購入候補から外れる

買う部品の結論

取付条件と該当する商品をまとめると、次のとおりです。

• Rc1/4めねじ用プラグにはSK11 ハイカプラ 20PMがおすすめ
• R1/4おねじ用プラグにはSK11 ハイカプラ 20PFがおすすめ
• Rc1/4めねじ用ソケットにはSK11 ハイカプラ 20SMがおすすめ
• R1/4おねじ用ソケットにはSK11 ハイカプラ 20SFがおすすめ
• G1/4平行おねじには日東工器ハイカプラ20PFFが対応する
• 外径8mm・内径5〜5.5mmのホースにはM∞K エアーカプラー SP＋PP20が対応する

20型のねじ込み式は、着脱側の種類と取付ねじの組み合わせで商品が決まります。

G1/4には20PFF、ホース直付けには指定された内径と外径のカプラーを使います。

交換作業ではコンプレッサーを停止し、ホース内に圧力がない状態にしてください。
