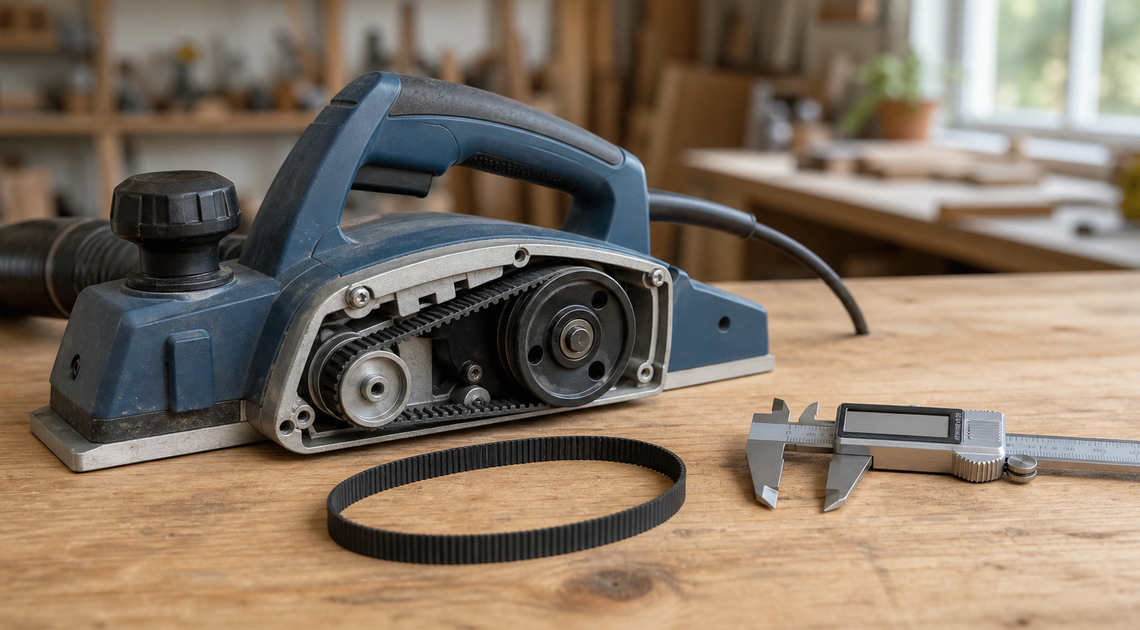

電気カンナの駆動ベルト交換｜本体型番・周長・幅の調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

電気カンナのモーター音はするのに、刃が回らず空転するような音が出ると、作業を続けられません。駆動ベルトの切断や外れでも起きますが、プーリーや軸受など別の不具合もあるため、症状だけでは決められません。

作業を止め、コード式は電源プラグを抜き、充電式はバッテリーを外してください。刃が完全に止まるまでは本体に触れません。

交換用ベルトは、古いベルトの長さが近いだけでは適合しません。本体の完全な型番と純正品番に加え、長さが内周・外周・有効長のどれなのか、幅やリブ数まで順に確かめましょう。

ベルト切れを疑った時の電源遮断

考えられる原因は、駆動ベルトの切断・外れ、プーリー・軸受・モーター側の不具合です。音だけでベルト切れとは決められません。

コード式はスイッチを切って電源プラグを抜き、充電式はバッテリーを本体から外し、カンナ胴の刃が完全に止まるまで待ってください。停止を待つ段階では、ベルトカバーを開けないでください。

次の症状がある時は、再び電源を入れないでください。

• 金属がこすれる音や打音など、普段とは違う強い異音が出た
• 焦げ臭、煙、触れなくても分かるほどの異常な熱がある
• ベルトカバーの隙間からゴム片、摩耗粉、割れた破片が見える
• 本体が大きく振動し、刃の回転が安定しない

この状態は、ベルト交換だけで直るとは限りません。再始動せず、そのまま販売店やメーカーの修理窓口へ相談してください。

本体型番と純正ベルトの部品番号

交換用ベルトを探す前に、機械本体の銘板をスマホで撮っておきましょう。メーカー名と完全な型番に加えて、枝番やType、製造番号まで写しておくと、似た名前の機種と取り違えにくくなります。

取扱説明書は、表紙の機種名が銘板と一致するものを使ってください。公式の部品表や分解図では、BELTやPOLY V-BELT、DRIVE BELTの行にある部品番号を控えましょう。見つけた品番が廃番なら、販売店やメーカー窓口へ後継品番と互換指定を確認してください。

マキタの公式部品図でも、N1900B/N1900BKと1911Bでは部品番号が異なります。下の表は型番ごとの差を示す例であり、国内仕様を含む1900B系すべての互換表ではありません。

販売ページに「1900B用」「1911B用」と書かれていても、銘板の型番と公式部品番号が一致しない物は注文しないでください。4-241や4-272の数字だけで長さや幅を決めず、実機の型番と部品番号をセットで照合してください。

Poly-V・タイミング・Vベルトは同じ物ではない

取り外した旧ベルトが手元にある場合は、プーリーに触れていた内面と断面を確かめてください。内面の溝や歯の向き、切り口の形が違えば、同じ駆動ベルトでも種類は別です。

Poly-Vベルトは、ベルトの長手方向に細いV字状のリブが複数本並びます。公式部品表にPOLY V-BELTとあれば、リブ数とプーリーの溝数が一致するベルトを選んでください。

タイミングベルトの内面には、進行方向と直角になる横向きの歯が連続しています。Vベルトは横歯や複数の細いリブがなく、断面が一つの台形です。

長さがほぼ同じでも、内面や断面が違うベルトを代用しないでください。プーリーの溝に合わないと空転や脱落、ベルトや周辺部品の損傷につながるため、見た目が近い別種類を掛けないでください。

関連記事:
・ベルトサンダーの研磨ベルトサイズ｜幅・周長と粒度の選び方

周長・内周・有効長は同じ寸法ではない

販売ページの「周長」が、内周・外周・有効長のどれを指すかは商品ごとに確認が必要です。マキタ公式部品図の4-241や4-272も、メーカーの定義がないまま内周241mm・272mmと解釈しないでください。

輪のまま残っている旧ベルトは、力を掛けず平らに置き、左右の折り返し端の間を測って2倍すれば一周の概算値が出ます。折り返し部分には厚みがあり、定規を当てる位置でも値は変わります。そのため「平置き2倍の参考値」と記録し、内周や有効長とは呼ばないでください。

切れたベルトは伸ばさずに並べ、端から端までを「切断後の現物長」として測ってください。欠けた部分がなくても、使用済みベルトには伸びや摩耗、変形があるので新品寸法とは一致しないことがあります。

新品の特定に必要なのは、本体型番と純正部品番号です。旧ベルトの実測値は品番が読み取れない時の補助にとどめ、測定値だけで適合を断定しないでください。

旧ベルトで測る幅・リブ数・歯のピッチ

取扱説明書の範囲で取り外した旧ベルトを測る前に、ベルト表面の印字を正面と裏面から撮っておきましょう。幅を測る位置は、裂けや毛羽立ち、つぶれのない部分です。一か所では摩耗の偏りを拾うため、破断部から離れた複数点の値とばらつきを残してください。

Poly-Vベルトで数えるのは、内面を長手方向に走るリブの本数です。リブが欠けた場所は避け、形が残っている区間のリブ数とプーリーの溝数を両方とも控えてください。

タイミングベルトのピッチは、一周の歯数を数え、複数の歯をまとめて測った長さを間隔数で割ると求められます。1歯分だけの実測は、摩耗や定規の当て方で誤差が出やすく、ピッチを決める根拠になりません。Vベルトは上幅と厚みをノギスで測り、切り口が単一の台形になっているかも確かめてください。

使用済みベルトには摩耗や伸びがあるため、実測値だけで新品寸法は決まりません。本体型番と純正部品番号を照合したうえで、幅・リブ数・歯形が一致するかを補う情報として使ってください。

購入できるのは純正品番と寸法基準が一致したベルト

購入してよいのは、銘板の完全な本体型番と、メーカー部品表の純正部品番号が一致するベルトです。純正品番が廃番なら、メーカーが後継品として指定した番号まで確認してください。

社外品は、対応純正番号と本体型番に加えて、ベルト種類・幅・リブ数または歯形まで一致する必要があります。長さも数字が近いだけでは足りず、同じ測定基準の数値だけを比較してください。

Amazon Creators APIで取得した5件には、純正部品番号の記載不足、長さ基準の不明、寸法表記の矛盾がありました。5件とも保留または不可で、適合品として購入できる商品は0件です。

交換作業は取扱説明書に手順がある機種だけ

ユーザー向けのベルト交換手順が取扱説明書とサービス案内にない機種は、自分で作業しないでください。国内向けマキタ1900B・1911Bの取扱説明書にはその手順がなく、修理は販売店や営業所へ依頼する案内です。

作業可の機種では、説明書に書かれた順番を変えないでください。

1. スイッチを切り、コード式は電源プラグを抜き、充電式はバッテリーを外す
2. カンナ胴の刃が完全に止まるまで待つ
3. 純正品番が一致するベルトと、説明書で指定された工具を用意する
4. カバーのねじ位置、ベルトの装着方向、張力の合わせ方を説明書どおりに作業する
5. ベルトがプーリー溝に収まったことを確かめ、カバーとねじを元どおりに戻す
6. カバーとねじの復旧が終わるまで、電源プラグやバッテリーを戻さない

Bosch PL1632の公式手順には、駆動側プーリーへ先に掛け、時計回りに回しながら従動側へ送る方法が書かれています。これはPL1632専用の手順なので、マキタ1900B・1911Bや別の電気カンナへそのまま使わないでください。

カバー復旧後の異常音とベルトの片寄り

通電前の手回し確認ができるのは、取扱説明書に方法が書かれている機種だけです。実施する場合は、電源プラグまたはバッテリーを外したまま、説明書で指定された位置や工具を使ってゆっくり回してください。刃やプーリーを素手で回さず、引っ掛かりやベルトの片寄りがあれば先へ進まないでください。

ベルトがプーリー溝に収まったら、カバーとねじをすべて元どおりに戻してから、材料を当てない無負荷状態で短時間だけ動かしてください。カバーを外したまま通電してはいけません。

異常が出たらスイッチを切り、電源プラグを抜くかバッテリーを外し、刃が完全に止まるまで待ってください。再確認は電源遮断後に限り、カバーを外した状態で再通電しないでください。カバーを開け直せるのも、取扱説明書で許可された範囲だけです。

駆動ベルトの決め手は型番・部品番号・長さの基準

交換用ベルトを決める根拠は、実機の完全な本体型番とメーカーの純正部品番号です。古いベルトの長さや販売ページの「○○用」という表記は補助情報なので、それだけで注文しないでください。

注文前は、次の順番で確認してください。

1. 本体の完全な型番：メーカー名、枝番、Type、必要に応じて製造番号まで銘板と一致している
2. 純正部品番号：公式部品表の番号、またはメーカー指定の後継番号が一致している
3. ベルトの種類：Poly-V・タイミング・Vベルトの区分が一致している
4. 長さの基準：内周・外周・有効長のどれかが明記され、同じ基準で比べられる
5. 幅・リブ・歯：幅、リブ数、歯形、歯数、ピッチとプーリー形状が一致している
6. 交換手順の有無：完全に一致する機種の取扱説明書に、ユーザー向けの交換方法とカバー復旧まで書かれている

6項目がそろわないベルトは注文できません。部品番号や長さの基準が不明なら、メーカーへの確認が必要です。取扱説明書に交換手順がない機種は自分で分解せず、修理を依頼してください。

よくある質問

「1900B用」と書かれたベルトはN1900Bにも使えますか？

国内向け1900BとN1900Bを同一機種として扱うことはできません。銘板の完全な型番を確認し、その機種の公式部品図にある純正部品番号か、メーカーが指定した後継番号で照合してください。

4-241の「4」は幅4mm、241は内周241mmという意味ですか？

メーカーの定義がないため、4を幅4mm、241を内周241mmとは断定できません。部品番号225007-7と本体型番を照合し、幅や長さの基準が必要ならメーカーへ確認してください。

切れた駆動ベルトを接着して試運転できますか？

切れたベルトを接着して再使用しないでください。カバーを外したままの試運転もできません。取扱説明書に交換手順がない機種は、自分で分解せず販売店や修理窓口へ依頼してください。

卓上自動カンナやボール盤のVベルトは、周長が近ければ流用できますか？

流用できません。携帯式電気カンナのPoly-Vベルトと、卓上機やボール盤の単一Vベルトは断面とプーリー形状が異なります。完全な本体型番と純正部品番号が一致するベルトを使ってください。
