電子工作用ユニバーサル基板おすすめ6選｜ピッチ・穴数・外寸・基板厚で選ぶ

似たユニバーサル基板が並んでいると、どれが合うのか迷いますよね。

部品が挿さらない失敗を避けるなら、2.54mmピッチで穴径約1mmがおすすめです。

回路規模に合う外寸と穴数が決まれば、必要な面数や配線構造まで絞れます。

この記事では、ピッチ・穴数・外寸・基板厚ごとのおすすめを一覧にしました。

おすすめ早見表

用途・条件	おすすめ商品	対応規格	決め手
小型回路を複数試作	Drawheart 多サイズユニバーサル基板	2.54mm	複数サイズ
部品数が多い回路	KAUMO 8×12cmユニバーサル基板	2.54mm	広い実装面
加工しやすい大判	サンハヤト ユニバーサル基板 ICB-96	2.54mm	紙フェノール
ICと電源配線を省力化	サンハヤト 小型ユニバーサル基板 ICB-86G	2.54mm	電源ライン入り
仮組みの配置を保つ	ElectroCookie ソルダブルブレッドボード	ブレッドボード配列	金メッキ穴
1.27mm部品を実装	Moechando 1.27mmユニバーサル基板	1.27mm	狭ピッチ専用

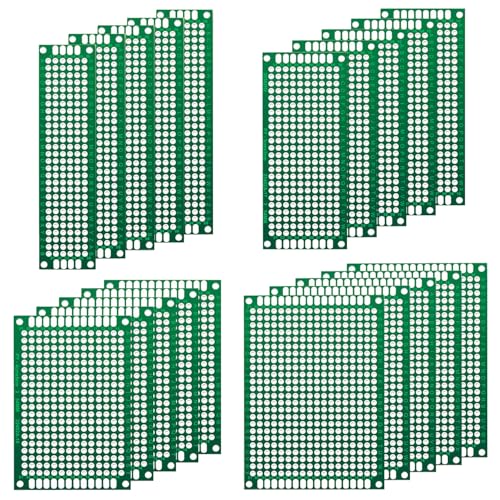

Drawheart多サイズ

小型回路を何度も試作するなら、複数サイズ入りのDrawheartがおすすめです。

ガラス繊維を使ったFR-4製で、両面の穴が導通します。購入対象は4サイズ各5枚の注文項目です。

KAUMO大判基板

部品や配線が多い回路には、8×12cmのKAUMOがおすすめです。基板厚は1.6mm、穴径は1mmです。

小型ケースに収める用途なら、Drawheartの小型基板がおすすめでしょう。

サンハヤト大判片面

ICB-96は、外寸115×160mmの紙フェノール製基板です。基板厚は1.6mmあります。

加工しやすい片面基板が欲しい人におすすめです。複雑な両面配線には向きません。

サンハヤトIC配線

配線を自由に組みたいなら、独立穴の基板がおすすめです。ICB-86Gの外寸は47×72mm、基板厚は1.2mmです。

集積回路（IC）用の連結穴と電源ラインを備えているため、ICまわりの配線を減らせます。

ブレッドボード型

ElectroCookieは仮組み用基板と似た穴配列で、回路配置を保ちたい人におすすめです。

穴は金メッキ仕上げです。外寸・基板厚・穴数が不明なので、寸法制限のあるケースには適しません。

Moechando狭ピッチ

1.27mm間隔の部品には、Moechandoの狭ピッチ基板がおすすめです。

2mm版と共通の商品ページで、60×80mm・1.27mmの注文項目が該当します。主要仕様は下表にまとめました。

主要仕様比較

比較項目	Drawheart 多サイズユニバーサル基板	KAUMO 8×12cmユニバーサル基板	サンハヤト ユニバーサル基板 ICB-96	サンハヤト 小型ユニバーサル基板 ICB-86G	ElectroCookie ソルダブルブレッドボード	Moechando 1.27mmユニバーサル基板
ピッチ	2.54mm	2.54mm	2.54mm	2.54mm	配列型	1.27mm
外寸	4サイズ	8×12cm	115×160mm	47×72mm	未掲載	60×80mm
基板厚	1.6mm	1.6mm	1.6mm	1.2mm	未掲載	1.6mm
材質	FR-4	FR-4	紙フェノール	ガラス複合材	未掲載	FR-4
面数・導通	両面導通	両面導通	片面	片面	メッキ穴	両面
穴径	未掲載	1mm	1mm	1mm	未掲載	未掲載
配線パターン	独立穴	独立穴	独立穴	IC・電源用	配列型	独立穴
セット内容	4サイズ各5枚	5枚	1枚	1枚	5枚＋小型基板	1枚
適する条件	複数試作	大きな回路	加工重視	IC配線	回路移植	狭ピッチ部品

購入の結論

一般的なリード部品には2.54mmピッチ、太い端子には端子径を上回る穴径が必要です。購入条件を以下にまとめました。

• 独立穴ならDrawheart 多サイズユニバーサル基板とKAUMO 8×12cmユニバーサル基板がおすすめ
• 加工しやすい片面ならサンハヤト ユニバーサル基板 ICB-96がおすすめ
• 配線済みならサンハヤト 小型ユニバーサル基板 ICB-86GとElectroCookie ソルダブルブレッドボードがおすすめ
• 1.27mm部品にはMoechando 1.27mmユニバーサル基板が対応
• ケース収納には、内部に収まる外寸と固定穴を持つ基板が必要
