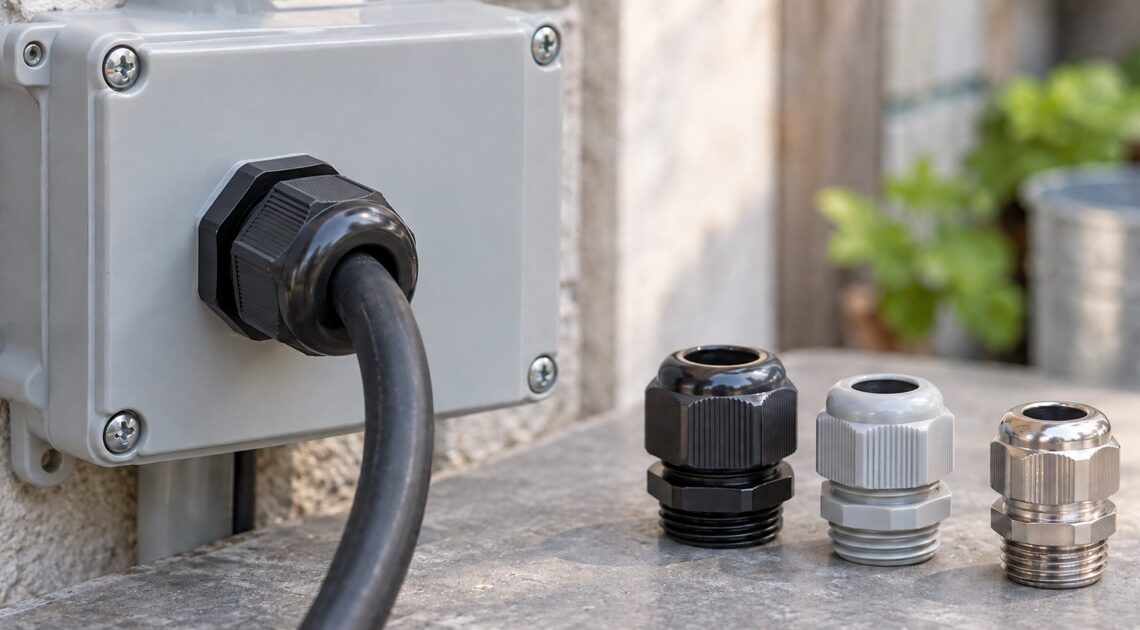

防水ケーブルグランドの交換品はどれ？ねじ規格・ケーブル径・IP等級で比較

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

見た目が似たケーブルグランドが並ぶと、どれが交換品なのか迷いますよね。

決め手は、取付ねじ、ケーブルの仕上外径、防じん・防水の保護等級（IP）の3点です。

特にPG13.5、M20、G1/2、NPT1/2は寸法が近いため、取り違えることがあります。

交換条件に合うケーブルグランドと、用途別の購入候補をまとめてみました。

条件別早見表

交換条件	おすすめ商品	対応規格	ケーブル外径	向く条件
PG11を複数交換	Youmile PG11ケーブルグランド20個	PG11	5～10mm	樹脂製をまとめて使う
PG11で金属製が必要	uxcell PG11ステンレスケーブルグランド2個	PG11	5～10mm	304ステンレス製が必要
M20を少量交換	uxcell M20×1.5樹脂ケーブルグランド3個	M20×1.5	6～12mm	防水等級の指定なし
Gねじを交換	日本AVC FGB21L-10B	G（PF）1/2	5.5～11.2mm	取付穴径21.4～21.9mm
細めの線を直角に出す	日本AVC MG20A-E-10B	取付穴径20.5～21mm	6～10mm	直角引き出し
太めの線を直角に出す	日本AVC MG20A-E-14B	取付穴径20.5～21mm	9～13mm	直角引き出し
細線を4本通す	Phantasmia M20×1.5 4穴ケーブルグランド	M20×1.5	各2～4.5mm	4本引き込み

Youmile PG11

PG11でケーブル外径5～10mmの樹脂製を複数交換する人向けです。PA66製の本体20個とワッシャーが入っています。

保護等級はIP68です。樹脂製が2個だけ必要なら、20個組では必要数を大きく上回るでしょう。

Youmile PG11ケーブルグランド20個

Amazonで見る楽天市場で見る

uxcell 金属PG11

金属製のPG11が必要なら、外径5～10mmに適合するこの2個組がおすすめです。

ねじ外径は18.6mm、ねじ長は8mm。304ステンレス製で、保護等級はIP68です。

ただし、商品仕様に海水への耐性は含まれていません。

uxcell PG11ステンレスケーブルグランド2個

Amazonで見る楽天市場で見る

uxcell M20樹脂

M20×1.5でケーブル外径6～12mmの少量交換には、この樹脂製3個組が向いています。ねじ外径は20mmです。

IP等級の記載がないため、防水等級の指定がない場所に限られます。IP68が必須なら、等級を明記したM20製品が必要です。

uxcell M20×1.5樹脂ケーブルグランド3個

Amazonで見る楽天市場で見る

日本AVCのGねじ

G（PF）1/2でケーブル外径5.5～11.2mmなら、交換品はFGB21L-10Bです。

取付穴径は21.4～21.9mmで、保護等級はIP68・5気圧。M20、PG13.5、NPT1/2とはねじ規格が異なります。

日本AVC FGB21L-10B

Amazonで見る楽天市場で見る

日本AVC L型10B

取付穴径20.5～21mmから直角に配線するなら、MG20A-E-10Bがおすすめです。

ケーブル外径6～10mmに適合し、L型の本体が屈曲部を保護します。保護等級はIP68・5気圧です。

日本AVC MG20A-E-10B

Amazonで見る楽天市場で見る

日本AVC L型14B

同じ取付穴径でケーブル外径が9～13mmなら、MG20A-E-14Bがおすすめです。

取付穴径は20.5～21mmで、保護等級はIP68・5気圧。10Bとは対応するケーブル外径が異なります。

日本AVC MG20A-E-14B

Amazonで見る楽天市場で見る

M20の4穴型

M20×1.5から外径2～4.5mmの細線を4本通す用途には、Phantasmiaの4穴型がおすすめです。

ねじ長は10mmで、保護等級はIP68です。外径6～12mmのケーブル1本には単穴型が適合し、主な仕様は次の表にまとめました。

Phantasmia M20×1.5 4穴ケーブルグランド

Amazonで見る楽天市場で見る

主要仕様比較

比較項目	Youmile PG11ケーブルグランド20個	uxcell PG11ステンレスケーブルグランド2個	uxcell M20×1.5樹脂ケーブルグランド3個	日本AVC FGB21L-10B	日本AVC MG20A-E-10B	日本AVC MG20A-E-14B	Phantasmia M20×1.5 4穴ケーブルグランド
対応規格	PG11	PG11	M20×1.5	G（PF）1/2	取付穴径20.5～21mm	取付穴径20.5～21mm	M20×1.5
ねじ外径	18.6mm	18.6mm	20mm	約20.96mm	情報なし	情報なし	20mm
ねじ長	8mm	8mm	情報なし	情報なし	情報なし	情報なし	10mm
取付穴径	情報なし	情報なし	情報なし	21.4～21.9mm	20.5～21mm	20.5～21mm	情報なし
ケーブル外径	5～10mm	5～10mm	6～12mm	5.5～11.2mm	6～10mm	9～13mm	各2～4.5mm
材質	PA66樹脂	304ステンレス	樹脂	樹脂	樹脂	樹脂	ナイロン
形状	直線	直線	直線	直線	直角	直角	直線
穴数	1穴	1穴	1穴	1穴	1穴	1穴	4穴
IP表記	IP68	IP68	記載なし	IP68・5気圧	IP68・5気圧	IP68・5気圧	IP68
セット数	20個	2個	3個	1個	1個	1個	1個
付属品	ワッシャー	情報なし	情報なし	情報なし	情報なし	情報なし	情報なし
適合条件	複数交換	海水対応は不明	防水等級の指定なし	G（PF）1/2	外径6～10mm	外径9～13mm	細線4本

購入前Q&A

NPT1/2の適合品は？

NPT1/2でケーブル外径6～12mmなら、uxcellのPA66ナイロン製2個組がおすすめです。保護等級はIP68です。

この商品はNPT1/2の雌テーパーねじ用で、M20やG（PF）1/2とはねじ規格が異なります。

NPT3/8の金属製は？

NPT3/8でケーブル外径4～8mmなら、uxcellの304ステンレス製2個組がおすすめです。

ねじ外径は16.6mm、ねじ長は8mm。保護等級はIP68です。

PG11の曲げ対策は？

PG11でケーブル外径5～10mmなら、XYRSTOLRのスパイラル型10個組がおすすめです。

PA66製で、ねじ外径は18.6mm、ねじ長は9mm。保護等級はIP68です。

以上の購入条件と対応商品を一覧にしました。

購入結論

• PG11をまとめて交換するなら、Youmile PG11ケーブルグランド20個がおすすめ
• 金属製のPG11には、uxcell PG11ステンレスケーブルグランド2個が対応品
• 防水等級の指定がないM20の少量補修には、uxcell M20×1.5樹脂ケーブルグランド3個がおすすめ
• G（PF）1/2の交換品は、日本AVC FGB21L-10B
• 外径6～10mmの直角配線には、日本AVC MG20A-E-10Bが対応
• 外径9～13mmの直角配線には、日本AVC MG20A-E-14Bが対応
• 細線4本の引き込みには、Phantasmia M20×1.5 4穴ケーブルグランドが適合
• NPT1/2で外径6～12mmなら、uxcellのPA66ナイロン製2個組がおすすめ
• NPT3/8で外径4～8mmなら、uxcellの304ステンレス製2個組が対応品
• PG11で曲げを抑えるなら、XYRSTOLRのスパイラル型10個組がおすすめ
• 通電設備は電源を遮断し、資格が必要な電気工事は有資格者へ依頼する
