M.2 SSD用放熱パッドは厚みの種類が多く、どれを選ぶか迷いますよね。

厚すぎるとSSDを圧迫し、薄すぎると放熱板まで熱が伝わりません。

購入する商品は、SSDの長さ、実装面、必要な厚み、装着後の高さで決まります。

必要な厚みごとのおすすめ商品を、早見表にまとめてみました。

条件別おすすめ早見表

条件	おすすめ商品	対応規格・機器	必要厚	購入上の制限
1mm指定	アイネックス BA-HT01	2280用放熱板	1mm	1.2mm指定には不適合
1.2mm指定	アイネックス HT-14A	2280用放熱板	1.2mm	1.25mm指定とは別寸法
厚みを試し分ける	ADWITS サーマルパッド9枚セット	2230～2280、切断前提	0.5／1／1.5mm	2mm指定には不適合
柔らかさを重視	ARCTIC TP-4	2230～2280、切断前提	1.5mm	固定圧で厚みが変化
厚いパッドが入らない	アイネックス BA-HT02	2280、狭い機器内	0.29mm	大きな隙間には不適合

BA-HT01は21×70×1mmで、2280用放熱板に収まりやすいサイズです。

熱伝導率は15.3W/m・Kで、絶縁性と難燃性も備えています。

厚さ1mm指定の2280用におすすめですが、1.2mm以上の指定には適合しません。

HT-14Aは21×71×1.2mmで、2280に近い範囲を広く覆えます。

熱伝導率は13W/m・Kで、厚さ1.2mmの隙間を埋める製品です。

厚さ1.2mm指定におすすめです。1.25mm指定では別製品が必要になります。

アイネックス HT-14A

厚さ0.5／1／1.5mmを各3枚含み、異なる指定厚に使えます。

各パッドのサイズは20×67mmで、熱伝導率は6W/m・Kです。

絶縁性があり、短いSSDにも使える切断品ですが、2mmの隙間には届きません。

ADWITS サーマルパッド9枚セット

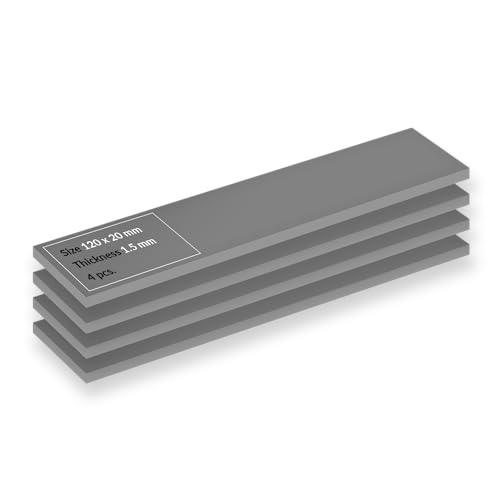

TP-4は120×20×1.5mmの4枚組で、短いSSDにも使える切断品です。

柔らかいため、部品ごとに高さが異なる面にも密着しやすくなっています。

固定圧で最大60％縮むため、硬い1.5mm品とは装着後の厚みが異なります。

ARCTIC TP-4

BA-HT02は21×71×0.29mmで、厚いパッドが入らない機器向けです。

黒鉛製の放熱シートが、SSD表面の熱を横方向へ広げます。

段差を埋める製品ではなく、大きな隙間には適合しません。

アイネックス BA-HT02

比較項目	アイネックス BA-HT01	アイネックス HT-14A	ADWITS サーマルパッド9枚セット	ARCTIC TP-4	アイネックス BA-HT02
厚み	1mm	1.2mm	0.5／1／1.5mm	1.5mm	0.29mm
シート寸法	21×70mm	21×71mm	20×67mm	120×20mm	21×71mm
熱伝導率	15.3W/m・K	13W/m・K	6W/m・K	数値非公表	別指標
絶縁性	○	記載なし	○	○	○
加工方法	定寸	定寸	切断可	切断可	定寸
主な適合条件	2280・1mm	2280・1.2mm	複数厚	柔軟性重視	極薄放熱
