塩ビ管のアダプターは見た目がよく似ているので、どれを買えばよいか迷いますよね。

呼13でも、G1/2、R1/2、Rp1/2は別物です。ねじの雌雄によっても商品が変わります。

一般給水用塩ビ管（VP）と耐衝撃性塩ビ管（HIVP）では、適する継手や材質が異なるんです。

購入条件は、管側の呼び径とねじ規格の組み合わせです。条件別に商品を一覧にまとめてみました。

配管条件	必要な接続	おすすめ商品	ねじ規格
呼13の塩ビ継手	G1/2外ねじ	カクダイ HI継手変換アダプター	G1/2
VP呼13	R1/2おねじ	積水化学工業エスロン TSバルブソケット13	R1/2
VP呼25	R1おねじ	積水化学工業エスロン TSバルブソケット25	R1
VP呼13	Rp1/2めねじ	積水化学工業エスロンインサート給水栓ソケット13	Rp1/2
HIVP呼13	R1/2おねじ	クボタケミックス HIメタルバルブソケット13	R1/2
HIVP呼20	Rp3/4めねじ	東栄管機トーエー HIインサート水栓ソケット20	Rp3/4

カクダイG変換

呼13の塩ビ継手にG規格の散水用品をつなぎ、G1/2外ねじを取り出す製品です。

Gは管用平行ねじです。R1/2のバルブソケットとは、ねじ形状と止水方式が異なります。

接続先がG1/2なら、カクダイのHI継手変換アダプターがおすすめです。

カクダイ HI継手変換アダプター 571-615-13

VP呼13からR1/2のテーパーおねじを出すなら、TSバルブソケット13が該当します。

ねじ部はPVC製で、最高使用圧力は1.0MPa、最高使用温度は40℃です。

固定して使う配管に向いています。曲げや振動が加わる場所には、金属ねじ品がおすすめです。

積水化学工業エスロン TSバルブソケット13 TSVS13N

TSバルブソケット25は、VP呼25とR1おねじをつなぐための製品です。

呼25管の外径は32mmです。呼13用や呼20用とは、管側の寸法が合いません。

ねじ部はPVC製で、固定して使う配管向きです。着脱を繰り返す接続には金属ねじ品がよいでしょう。

積水化学工業エスロン TSバルブソケット25 TSVS25

金属製のR1/2おねじをVP呼13へつなぐなら、Rp1/2めねじのインサート給水栓ソケットが該当します。

めねじ部には金属が組み込まれています。最高使用圧力は1.0MPa、使用温度は5～40℃です。

G1/2とは止水方式が異なります。接続先がRp1/2の場合におすすめです。

積水化学工業エスロンインサート給水栓ソケット13 Rp1/2

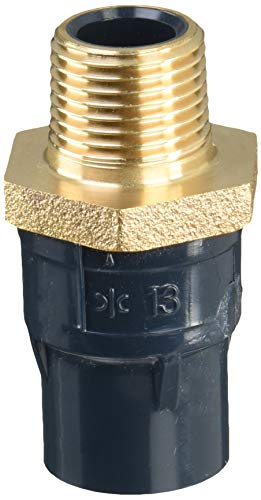

HIVP呼13とR1/2おねじをつなぐ、金属ねじ付きのバルブソケットです。

本体には耐衝撃性PVCを採用しています。最高使用圧力は1.0MPaで、曲げや振動が加わる配管向きです。

負荷の少ないVP配管なら、エスロンの樹脂ねじ品も候補になるでしょう。

クボタケミックス HIメタルバルブソケット13

HIVP呼20にRp3/4めねじが必要なら、トーエーのインサート水栓ソケットが該当します。

金属インサート入りで、最高使用圧力は0.98MPaです。使用温度は0～40℃となっています。

Rp1/2の異径品とはねじ寸法が異なります。接続先がRp3/4の場合におすすめです。

東栄管機トーエー HIインサート水栓ソケット20

主要仕様を比較

比較項目	カクダイ HI継手変換	積水化学工業エスロン呼13	積水化学工業エスロン呼25	積水化学工業エスロンRp1/2	クボタケミックス HI呼13	東栄管機トーエーHI呼20
管種・呼び径	塩ビ継手・13	VP・13	VP・25	VP・13	HIVP・13	HIVP・20
ねじ規格	G1/2	R1/2	R1	Rp1/2	R1/2	Rp3/4
雌雄	おねじ	おねじ	おねじ	めねじ	おねじ	めねじ
ねじ部の材質	PVC	PVC	PVC	金属	金属	金属
適用規格	公表なし	JIS K 6743	JIS K 6743	公表なし	JIS K 6743	JIS K 6743
最高使用圧力	公表なし	1.0MPa	1.0MPa	1.0MPa	1.0MPa	0.98MPa
使用温度	公表なし	40℃以下	40℃以下	5～40℃	5～35℃	0～40℃
