動噴の吸水ホース交換｜口径・機種別の対応品と選び方

動噴が水を吸わないと、ホースと接続部品のどちらを替えるべきか迷いますよね。

吸水ホースは太さだけでは決まりません。本体の機種と接続ねじも関係するんです。

先端だけの破損なら、ホース全体ではなく口径対応のストレーナーを交換します。

機種・口径・症状ごとの購入部品を、早見表にまとめてみました。

おすすめ早見表

条件・状態	対応機種・対応規格	おすすめ商品	購入部品
MS-251のホース破損	工進MS-251、管用ねじG1/2	工進 MS-251 吸入ホース DP-156	完成吸水ホース
19mmホースの破損	工進、管用ねじG3/4	工進 吸入ホース DP-149	完成吸水ホース
先端の網や枠が破損	差し込み口外径14mm	Krovat 14mmストレーナー	ストレーナー
先端の網や枠が破損	ホース内径19mm	セフティー3 PK-19	金属製ストレーナー
先端の網や枠が破損	ホース内径25mm	セフティー3 PL-25	樹脂製ストレーナー
接続部から空気を吸う	工進、管用ねじG1/2〜G1	工進 吸水カップリングパッキン DP-071	パッキン

工進10mm純正品

工進MS-251の完成吸水ホースには、純正部品のDP-156が対応しています。

ホースの内径は10mm、長さは2.5m。本体側の接続部は管用ねじG1/2です。

先端だけが破損しているなら、完成ホースではなくストレーナーが交換対象になります。

工進19mm純正品

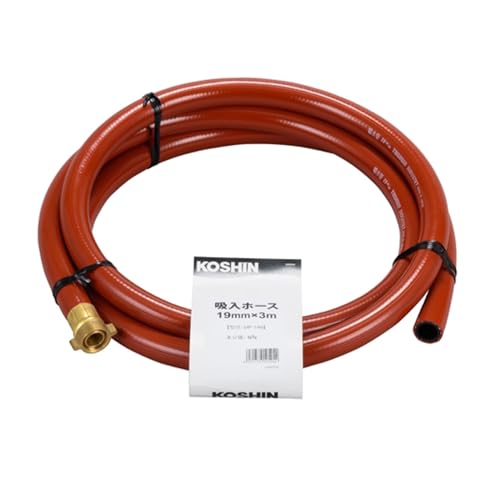

DP-149は、内径19mm、長さ3m、管用ねじG3/4の完成吸水ホースです。

内径19mm・G3/4の工進動噴で、ホース全体が破損したときに対応します。

MS-251には、管用ねじG1/2のDP-156が対応品です。

14mm用ろ過部品

Krovatの14mm品は、直径120mmのステンレス網を使ったストレーナーです。

樹脂製の差し込み口は外径14mm。ホースが健全で先端だけが破損した場合に対応します。

19mm用ろ過部品

PK-19は、内径19mmの吸水ホースに取り付ける金属製ストレーナーです。

金属製ならPK-19、樹脂製ならKrovat、両面網ならAQUALOACHが対応品になります。

いずれの商品にも、完成吸水ホースは含まれていません。

25mm用ろ過部品

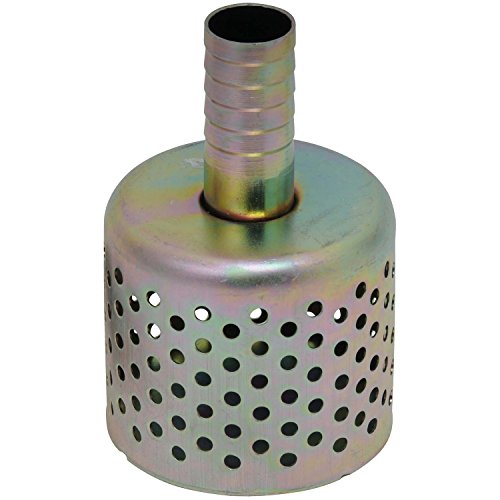

内径25mmの吸水ホースには、樹脂製のPL-25か金属製のPK-25が対応します。

PM-25も樹脂製ですが、商品情報にはPL-25との構造の違いが示されていません。

主要商品の比較

比較項目	工進 DP-156	工進 DP-149	Krovat 14mmストレーナー	セフティー3 PK-19	セフティー3 PL-25	セフティー3 PK-25
購入部品	完成ホース	完成ホース	ストレーナー	ストレーナー	ストレーナー	ストレーナー
対応機種・規格	MS-251	工進・G3/4	差し込み口外径14mm	ホース内径19mm	ホース内径25mm	ホース内径25mm
サイズ	内径10mm・長さ2.5m	内径19mm・長さ3m	本体直径120mm	3/4インチ	1インチ	1インチ
接続条件	管用ねじG1/2	管用ねじG3/4	差し込み式	差し込み式	差し込み式	差し込み式
素材	記載なし	記載なし	ステンレス網・樹脂	金属	樹脂	金属
向く交換条件	MS-251のホース破損	19mmホースの破損	14mm先端の破損	19mm先端の破損	樹脂製を希望	金属製を希望

症状別の交換部品

• ホースに亀裂や硬化がある場合は、完成吸水ホースが交換対象になる
• 工進動噴の接続部から空気を吸う場合は、G1/2〜G1用のDP-071が対応する
• 網や枠だけが壊れた場合は、口径対応のストレーナーが交換対象になる
• 丸山の接続部だけが壊れた場合は、13・19・25mm用の純正部品が対応する
• 内径8.5mm・G1/4の高圧ホースは、噴霧側の部品なので購入対象から外れる
• 部品交換は、動噴を停止して吐出側の圧力がない状態で行う

よくある質問

丸山の動噴は19mmの吸水ホースで共通ですか？

共通ではありません。GS205・GS305は内径19mm・長さ3m、GS17EMSRは内径13mm・長さ3mです。

GS205EHも内径19mm・長さ3mですが、GS205・GS305とは純正部品番号が異なります。

完成吸水ホースは、機種ごとの純正部品が購入対象です。

購入する部品の結論

ホース全体が破損した工進動噴には、接続規格に合う純正ホースがおすすめです。

先端の破損には口径対応のストレーナー、接続部の空気漏れにはパッキンが適しています。

• MS-251には、工進の吸入ホースDP-156が対応する
• 内径19mm・G3/4には、工進の吸入ホースDP-149が対応する
• 差し込み口外径14mmには、Krovatの14mmストレーナーが対応する
• ホース内径19mmには、セフティー3のPK-19が対応する
• ホース内径25mmには、セフティー3のPL-25が対応する
• 接続部から空気を吸う場合は、工進のDP-071が対応する
