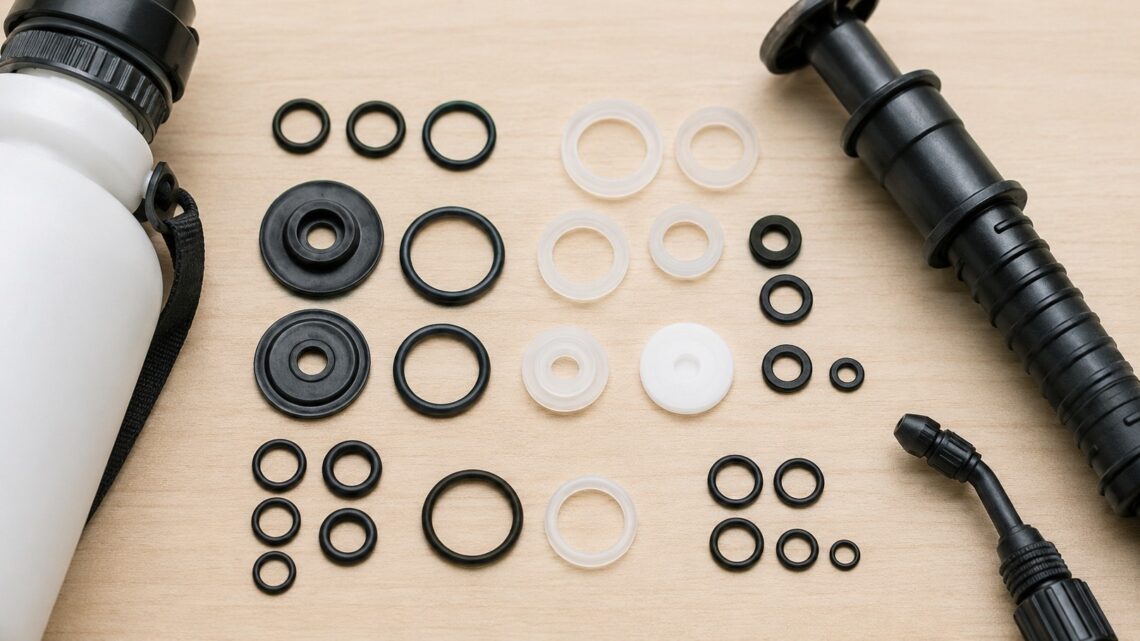

噴霧器のパッキン交換｜症状・型番別の対応品を一覧で確認

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

噴霧器から薬液が漏れたり、ポンプを動かしても圧がかからなかったりすると、パッキンの劣化が原因になっていることがあります。

ただし、交換する部品は本体によって異なります。タンクやポンプ内部は本体型番、接続部は径やネジ規格を確認して選ぶのが基本です。

この記事では、症状と本体型番から交換用パッキンを探せるように整理しました。使っている噴霧器に合う部品を見つけるところから始めましょう。

症状別の早見表

どこに不具合が出ているかで、先に確認する部品が変わります。

タンクやポンプ内部の部品は、本体型番に対応した物を選んでください。

ノズルやホースの接続部なら、径やネジ規格から選べる商品もあります。

型番別の対応表

本体のラベルなどで型番が分かるなら、対応部品から探すのが確実です。

工進

工進はシリーズごとに部品が分かれています。SS-4系とSS-9系でも対応品番が異なります。

本体表示と部品番号を照らし合わせて選びましょう。

工進 SS-4 パッキンセット PA-448

Amazonで見る楽天市場で見る

セフティー3

容量に加えて、全自動か半自動かでも交換部品が変わります。

電池式や電気式では、交換するOリングごとに対応機種が決まっています。

セフティー3 全自動噴霧器4L・6L用 パッキンセット

Amazonで見る楽天市場で見る

フルプラ

タンクとポンプキャップの接合部から漏れる対象機種なら、NO.78が交換候補です。

加圧しても圧力がかからない対象機種では、NO.109を確認してください。

フルプラ シールパッキン NO.78

Amazonで見る楽天市場で見る

マルハチ産業

ダリヤの#40は、複数の蓄圧式噴霧器に対応したパッキンセットです。

使っている本体型番が一覧に含まれていれば、#40が交換候補になります。

マルハチ産業 ダリヤ パッキンセット #40

Amazonで見る楽天市場で見る

丸山製作所

BIGMの肩掛噴霧機4.6Lには、専用のパッキンセットがあります。

容量だけで判断せず、BIGM肩掛噴霧機4.6L用かを確認してください。

BIGM 肩掛噴霧機4.6L用 パッキンセット

Amazonで見る楽天市場で見る

高儀

GKSP-3Dには、交換用のパッキンが複数種類まとめて入っています。

GKS-4C・4D・8A・8BならGKSP-3Dが対応品です。

高儀 肩掛蓄圧式噴霧器用 パッキンセット GKSP-3D

Amazonで見る楽天市場で見る

アイリス

ホームスプレー用のパッキンセットは、公式では生産終了品です。

販売品を購入する場合も、本体への適合を商品情報で確認してください。

アイリスオーヤマ ホームスプレーパッキンセット

Amazonで見る楽天市場で見る

接続部は規格で選ぶ

ノズルやホースの接続部には、径やネジ規格から選べる部品があります。

工進DP-070はG1/4接続部、BIGM 598066はφ8.5mm・φ10mm接続部用です。

購入前に、現在付いている部品の径やネジ規格を照合してください。

工進 ノズルパッキン スペヤーセット DP-070

Amazonで見る楽天市場で見る

交換箇所で選ぶ

• タンク接合部から漏れるなら、シールパッキンを確認しましょう。
• 加圧できないなら、ピストン側のパッキンを確認しましょう。
• ノズル根元の漏れなら、Oリングを確認しましょう。
• 複数箇所が劣化しているなら、専用セットがおすすめです。
• 本体内部には、対応型番が明記された部品を使ってください。
• 接続部では、径やネジ規格が一致する部品を選びます。
• 汎用Oリングは、寸法と材質が一致する場合だけ使えます。

見た目が似ていても、寸法や材質が違うOリングは使用しないでください。

本体内部なら対応型番、接続部なら寸法や規格を合わせて選びましょう。

交換時の注意点

パッキンが正しくても、取り付け位置がずれると液漏れが残ります。

作業前に薬液と内部の圧力を抜き、古いパッキンの位置と向きを確認してください。

溝に古いゴム片や汚れが残っている場合は、取り除いてから新しい部品を取り付けます。

サイズが違うパッキンを無理に押し込まず、型番や接続規格を見直しましょう。

Q&A

G1/4を複数補修するなら？

工進DP-070がおすすめです。G1/4オス用が10枚、メス用が15枚入っています。

同じG1/4接続部を複数直したい場合や、予備を持ちたい場合に向きます。

SSA-5のOリングは？

7mmならFGR1023、10mmならFGR1019を選びます。

どちらもSSA-5・SSA-10に対応していますが、交換する箇所のサイズに合わせてください。

高儀8Lをまとめて直すなら？

GKS-8A・GKS-8BならGKSP-3Dがおすすめです。

複数種類の交換用パッキンがセットになっています。

迷ったら専用品

噴霧器の本体内部を修理するなら、本体型番に対応した専用パッキンを選ぶのが基本です。

• 工進HS-B/C/Eシリーズなら、工進 PA-510 パッキンセット
• セフティー3全自動4L・6Lなら、全自動4L・6L用パッキンセット
• フルプラ対象機種でタンク接合部から漏れるなら、シールパッキン NO.78
• G1/4のノズル接続部なら、工進 DP-070

本体型番が分かるなら専用品、接続部なら径やネジ規格。この2点を押さえて交換部品を選びましょう。

工進 HS-BCE パッキンセット PA-510

Amazonで見る楽天市場で見る
