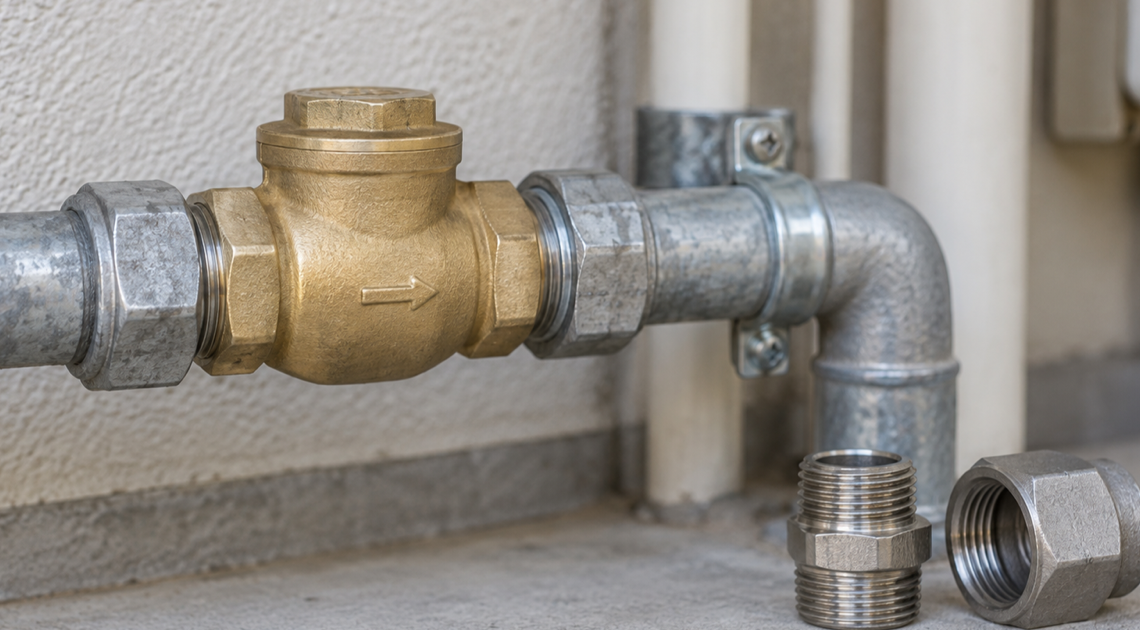

給水管の逆止弁を交換｜ねじ規格・呼び径・流向別の対応品

オフ投稿者: せせら編集部

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

交換用の逆止弁を探しても、13Aや20Aの表示だけでは商品を絞れず迷いますよね。

呼び径が同じでも、接続ねじや部品の形状が異なるためです。

購入品は、使用場所、接続規格、呼び径、流向の組み合わせで決まります。

水栓用、配管用、給湯器用の対応品を早見表にまとめてみました。

条件・使用場所	対応規格	おすすめ商品	選定上の制限
呼び13の水栓金具	水栓金具用	カクダイ 0336-13	配管途中用ではない
バルブより先の二次側	PJ1/2×G1/2	SANEI PV81-13	流水方向あり
呼び径15Aの給水管	15A・1/2B	KITZ RN 15A	給水用スイング式
呼び径20Aの非飲用配管	両側Rc3/4	オンダ SVC-20	飲用給水は非推奨
給湯器の同径接続	R1/2×R1/2	オンダ CB4-13M-S	両端がおねじ
給湯器の袋ナット接続	R1/2×G1/2	オンダ CB7-13M-S	出口側はナット付き

呼び13の水栓用

呼び13の水栓金具には、カクダイ0336-13がおすすめです。

本体は黄銅製で、樹脂製の弁体と止水用パッキンが付属しています。

使用範囲は水圧0.05～0.75MPa、水温1～60℃となっています。

弁体に流向がある水栓用部品なので、配管途中用とは用途が異なります。

カクダイ 0336-13

バルブより先がPJ1/2×G1/2なら、PV81-13が該当します。

接続はPJ1/2×G1/2で、本体は黄銅製。耐熱温度は80℃です。

両側がテーパめねじの配管用チャッキ弁とは、接続構造が異なります。

本体の流水方向と給水方向が一致する場所で使う部品です。

SANEI PV81-13

呼び径15A・1/2Bの給水管には、スイング式のKITZ RNが該当します。

給水用の鉛フリー青銅製で、飲用系統を想定した製品です。

RN仕様と接続ねじ、設置姿勢が同じ15A配管におすすめです。

接続ねじや設置姿勢が異なる配管には、別仕様の逆止弁が必要になります。

KITZ RN 15A

両側がRc3/4の20A配管には、オンダSVC-20がおすすめです。

Rcとは、ねじ面で密封するテーパめねじのことです。

本体には耐食性に優れるSUS316を採用し、流れる向きが決まっています。

飲用給水への適合情報はないため、非飲用配管が対象となります。

オンダ SVC-20

入口と出口がR1/2のおねじなら、CB4が該当します。

入口がR1/2、出口がナット付きG1/2なら、CB7が該当します。

Rはテーパねじ、Gはパッキンで密封する平行ねじです。

同じ呼び13でも出口側が異なるため、CB4とCB7は代用できません。

オンダ CB4-13M-S

比較項目	カクダイ 0336-13	SANEI PV81-13	KITZ RN 15A	オンダ SVC-20	オンダ CB4-13M-S	オンダ CB7-13M-S
購入対象	水栓金具	バルブ二次側	15A給水管	20A非飲用配管	給湯器	給湯器
呼び径	13	13	15A	20A	13相当	13相当
接続規格	水栓用	PJ1/2×G1/2	1/2B	Rc3/4	R1/2×R1/2	R1/2×G1/2
製品形式	単体逆止弁	ニップル	スイング式	スイング式	止水栓一体型	止水栓一体型
主材質	黄銅	黄銅	鉛フリー青銅	SUS316	記載なし	記載なし
使用温度	1～60℃	耐熱80℃	製品仕様による	製品仕様による	給湯器向け	給湯器向け
使用圧力	0.05～0.75MPa	記載なし	製品仕様による	製品仕様による	記載なし	記載なし
限定条件	水栓金具用	二次側用	給水用	非飲用配管	両側R1/2	出口が袋ナット
