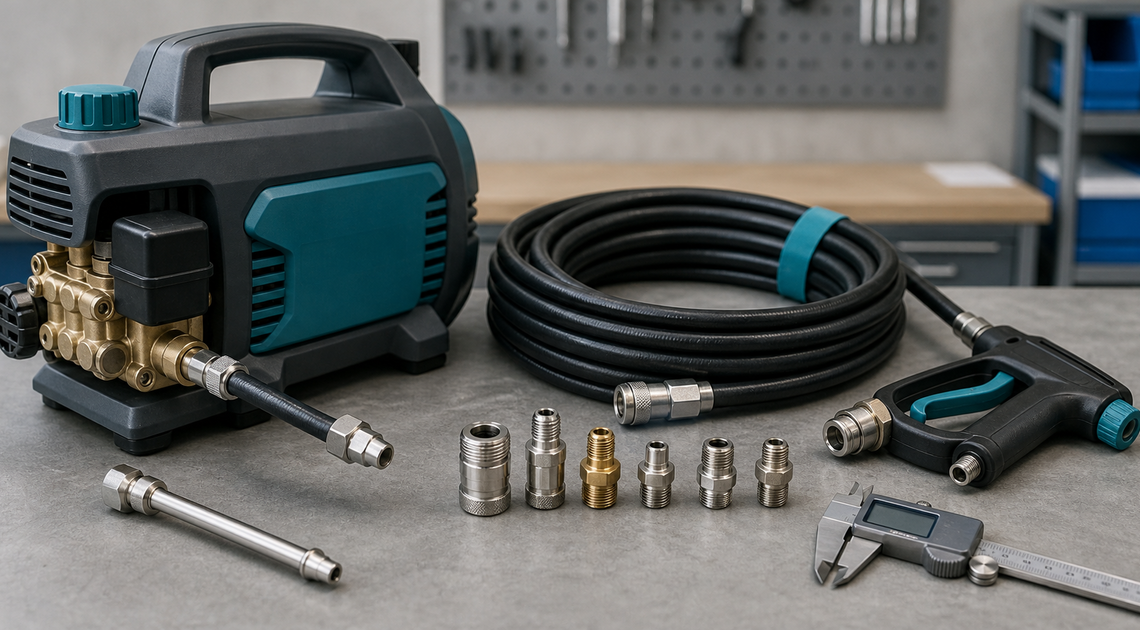

エアコン洗浄機のノズル交換｜G1/4・カプラーと対応ガンの確認方法

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

洗浄機のノズルが詰まったり、水が漏れたりすると困りますよね。交換品も似た形ばかりです。

G1/4は接続ねじの規格。同じ表示でも共通ではなく、型番、圧力、水量の一致も必要です。

洗浄機別の交換品、ホース着脱金具（カプラー）、対応ガン、交換手順を順に見ていきましょう。

エアコン洗浄機別早見表

洗浄機の型番を表から探しましょう。該当する行は、最終確認まで読んでください。

表にない機種は、G1/4だけで決めず、圧力、水量、カプラーの系統まで一致させてください。

丸山洗浄機の交換品

丸山MSW029M-AC-1の先端交換には、純正品番833362がおすすめです。

標準形へ戻すなら、熱交換器やファンの奥まで届く孫の手形を選びましょう。

MPaは噴射圧力の単位で、このノズルは最大3.5MPaまで使えるG1/4めねじです。

MS029M-1・MS029M-2用ホースは付かないため、購入前に品番を確かめましょう。

協和洗浄機の交換品

協和KYC-20Aで一式交換するなら、専用6mノズルガンキットがおすすめです。

先端が360度回るのが強み。狭い場所でも噴射方向を変えられます。

接続はG1/4で、A型はガン後端がオスプラグになる組み合わせです。

使用中は水止めレバーを全開にしてください。KYC-40Aには専用ガンが必要です。

KYC-20A専用 6mノズルガンキット

Amazonで見る楽天市場で見る

TASCO洗浄機の交換品

TASCO TA352WLは、同じ型番でも部品が違います。ガンの形を確認しましょう。

細いレバー式の旧型には、吐水ノズルTA352WL-22。こちらは在庫限りです。

ピストル形の現行型は、壊れた部品だけ交換できます。旧型ノズルは使わないでください。

• ガン本体：TA352W-GR
• 190mm延長管：TA352W-LA
• 直線噴射ノズル：TA352W-SN
• 15度回転式ワイドノズル：TA352W-RN

現行品を買うなら、TASCO取扱店へ品番を伝えましょう。TA351系は代用できません。

アサダ洗浄機の交換品

アサダEP44H・EP45Hは、壊れた部分だけを品番で交換できます。

噴射が片寄るならEP219。延長管まで傷んだら、EP273の一式がおすすめです。

レバーを離しても水が止まらないなら、交換品は洗浄ガンEP442です。

水止めレバーTP056はPT1/4。G1/4とは別の先細りねじです。

G1/4洗浄ガン早見表

G1/4は管用平行ねじで、確認するのは部品の刻印。次の表と照合しましょう。

寸法だけでは確定できません。R1/4・PT1/4の先細りねじは使わないでください。

市販ガンを選べるのは、圧力、水量、ねじの向き、止水方法がすべて一致するときだけです。

3.0MPa以下で円すい噴射と直射を切り替えるなら、360度可変ガンがおすすめです。

G1/4 360度円すい可変ノズルガン

Amazonで見る楽天市場で見る

洗浄機カプラー早見表

カプラーはワンタッチ接続の金具。差し込み部の直径（φ）だけでは選べません。

A型はガン後端をオスプラグにする仕様。B型は、現物にB型表示がある場合だけです。

永田製と大宮製のφ8.5・G1/4同士は接続できません。同じ系統でそろえてください。

永田製 A型 φ8.5 G1/4中圧カプラー

Amazonで見る楽天市場で見る

大宮製 A型 φ8.5 G1/4カプラー

Amazonで見る楽天市場で見る

大宮製 B型 φ8.5 G1/4カプラー

Amazonで見る楽天市場で見る

刻印が読めないなら、同一シリーズの両側セットへ交換しましょう。空気工具用は使えません。

洗浄機の交換部品早見表

症状が出た場所と交換部品は、同じとは限りません。表の中央欄から原因を絞りましょう。

ホースが膨らむ、レバーが重いときは使用を中止。ノズル穴と対応圧力を確かめてください。

先端だけの不具合なら、ガンやホースの一式交換は不要です。故障箇所だけを替えましょう。

洗浄機ノズルの交換手順

水を止めただけでは交換できません。ホースに残った圧力（残圧）を先に抜いてください。

1. 電源を切って給水を止め、ガンを安全な方向へ向けてレバーを握り、残圧を抜いてください。
2. 外す前に、部品の接続順、刻印、パッキンの位置を写真へ残しましょう。
3. ワンタッチ式はカプラーの外側にある輪を引き、ねじ式は接続部を支えて外してください。ホースごとねじらないでください。
4. 新旧部品のねじ規格、おねじ・めねじ、カプラー、対応圧力、水量を合わせましょう。
5. パッキンやOリングを元の位置へ戻し、部品に合う止水方法で取り付けてください。
6. 給水して空気を抜き、調整式は最低圧力、固定式は安全な方向への短い噴射で漏れを確かめてください。

取り付け後は、エアコンへ向ける前に試し噴射。漏れや膨らみがあれば停止してください。

交換後に圧力が出ないなら、締め直しは禁物です。洗浄機に合う穴径のノズルへ替えましょう。

エアコン内部では、電気部品に洗浄液をかけないでください。接続できても安全とは限りません。

QA

G1/4の止水方法は？

G1/4でも、止水方法は部品ごとに違います。端面のパッキンやOリングで止める部品と、指定されたシールテープを使う部品があります。

パッキン式へ自己判断でテープを足さず、交換部品に指定された方法で取り付けてください。

家庭用洗浄機にも付く？

ケルヒャー、HiKOKI、マキタなどは、独自形状のホースやガンを使う機種があります。G1/4だけでは直接接続できません。

対象型番とホースの世代まで明記された変換部品がない限り、メーカー専用品を使ってください。

洗浄液にも使える？

水用のノズルやカプラーが、洗浄液にも対応するとは限りません。商品仕様で使用できる液体、パッキンの材質、圧力、温度を確認してください。

洗浄液対応の記載がない部品は、水以外へ使わないでください。

洗浄機部品の購入まとめ

機種名が表にあるなら、純正品か専用品を選びましょう。表にない機種だけ汎用品が対象です。

刻印やA/Bが読めないなら単品は買わず、同一シリーズの両側セットを選びましょう。
