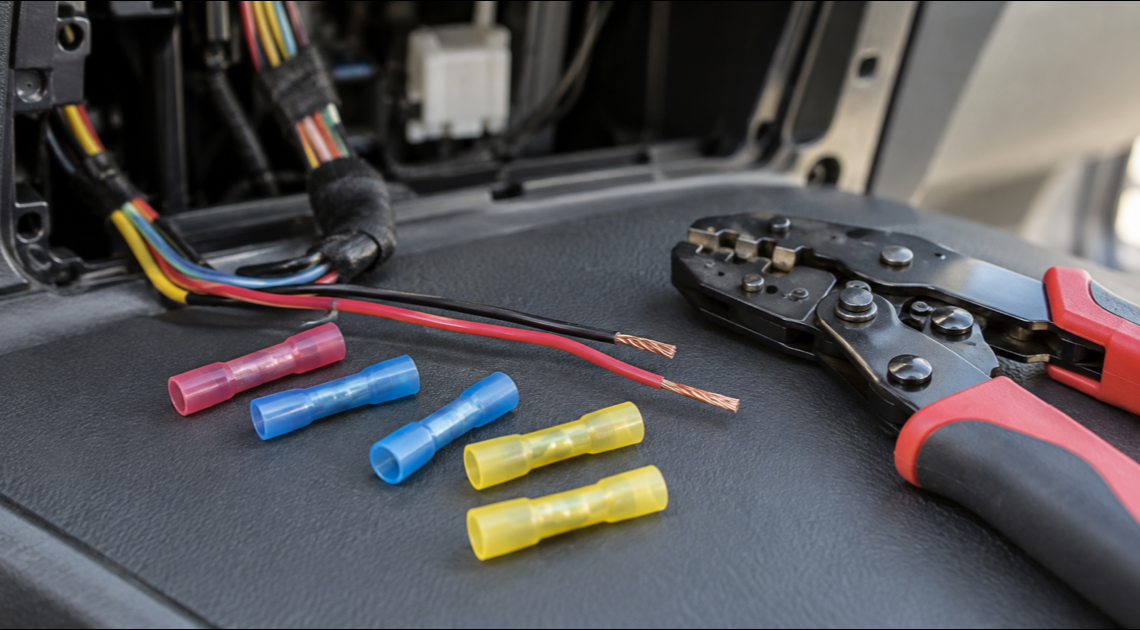

車配線の圧着スリーブ補修｜線径・絶縁・防水仕様別の選び方

端子の色だけで選んでよいのか、迷いますよね。合わない端子は接触不良や抜けにつながります。

商品を決める条件は、配線の太さと設置場所の2つです。

端子の種類によって、必要な圧着工具も変わってきます。

そこで、線径と絶縁仕様に合う商品を表にまとめてみました。

おすすめ早見表

配線条件	設置場所	おすすめ商品	対応規格	絶縁仕様
0.12〜0.3sqの細線	乾燥した車内	エーモン3358	AWG26〜22	収縮チューブ付き
0.3〜1.25sqの2輪配線	乾燥した場所	エーモン30031	AV・AVS電線	絶縁材を別途使用
1.25〜2sqの太め配線	乾燥した車内	エーモン3341	AV・AVS電線	絶縁材を別途使用
水分を受ける複数線径	車外・湿気のある場所	かえる工房 防水5種	商品別の線径区分	接着剤入り熱収縮型
0.3〜1.65sqで耐熱重視	水分を受けない場所	ニチフBP1.25	AWG22〜16	ポリカーボネート

エーモン3358

エーモン3358は、0.12〜0.3sq相当の細線におすすめです。対応範囲はAWG26〜22となっています。

圧着端子と収縮チューブが、それぞれ9個付属します。通常の端子では保持しにくい細線向けの商品です。

付属のチューブは、接着剤入りの防水型ではありません。乾燥した車内配線に向いています。

エーモン30031

エーモン30031は、AV・AVS電線の0.3〜1.25sqに対応しています。内容量は12個です。

使用可能電力は、DC6V車で70W以下、DC12V車で140W以下。2輪車の補助配線向けです。

商品区分は2輪車用です。四輪車の0.3〜1.25sqには、エーモン3340が対応します。

エーモン3341

エーモン3341の対応線径は、AV・AVS電線の1.25〜2sqです。10個入りとなっています。

使用可能電力は、DC12V車で200W以下、DC24V車で400W以下。太めの配線に向いています。

1.25sq未満の2輪配線なら30031、0.3sq以下の細線なら3358がおすすめです。

かえる工房 防水5種

かえる工房のセットには、5種類が合計120個入っています。複数の線径を扱う人におすすめです。

素材は錫メッキ銅で、被覆の収縮率は3対1。防水・防油・防じんに対応しています。

各サイズの適合線径は、販売情報に明記されていません。適合線径が明記された販売品に限って購入対象となります。

ニチフBP1.25

ニチフBP1.25は、0.3〜1.65sqの銅より線に対応しています。AWGでは22〜16です。

被覆はポリカーボネート製です。使用温度はマイナス40〜125℃で、耐熱性を重視する乾燥部に向いています。

防水熱収縮型ではなく、乾燥部で使う製品です。圧着にはメーカー指定工具が必要になります。

主要仕様比較

比較項目	エーモン3358	エーモン30031	エーモン3341	かえる工房 防水5種	ニチフBP1.25
対応線径	0.12〜0.3sq	0.3〜1.25sq	1.25〜2sq	5サイズ	0.3〜1.65sq
電線規格	AWG26〜22	AV・AVS	AV・AVS	公表情報なし	AWG22〜16
絶縁仕様	収縮チューブ	別途必要	別途必要	接着剤入り	ポリカーボネート
防水性	×	×	×	○	×
使用温度	公表情報なし	公表情報なし	公表情報なし	収縮開始80℃	−40〜125℃
入数	9セット	12個	10個	120個	100個
適する場所	乾燥した車内	2輪車の乾燥部	乾燥した車内	水分を受ける場所	耐熱重視の乾燥部

工具の適合結論

• エーモンの自動車用端子には、対象線径を圧着できる電工ペンチが対応
• ニチフBP1.25には、絶縁被覆付き端子・スリーブ用の指定工具が対応
• 裸B形には、ホーザンP-726などの裸B形・P形用工具が対応
• 熱収縮防水型には、対応ダイス付き圧着工具とヒートガンが必要
• フェルール専用工具は、突き合わせスリーブ補修の候補から除外

購入前のQ&A

はんだ入り熱収縮スリーブは、圧着スリーブの代わりになりますか？

接続方式が異なります。圧着工具で固定する商品を探している場合、はんだ入り熱収縮スリーブは購入対象外です。

かえる工房の防水5種セットは、エンジンルームにも使えますか？

使用温度の上限が示されていないため、エンジンルーム用とは断定できません。温度条件が不明なままなら購入対象外です。

購入結論

• 0.12〜0.3sqの細線には、収縮チューブ付きのエーモン3358がおすすめ
• 1.25〜2sqの太めの車内配線には、エーモン3341がおすすめ
• エーモン30031は2輪用で、四輪の0.3〜1.25sqにはエーモン3340が対応
• 適合線径が明記されたかえる工房 防水5種は水分対策、ニチフBP1.25は耐熱被覆重視の用途向け

端子の線径が配線と異なると、圧着後の抜けや接触不良につながることがあります。

エアバッグや車両制御、高電圧系、バッテリー主配線は、この記事の購入対象に含めません。
