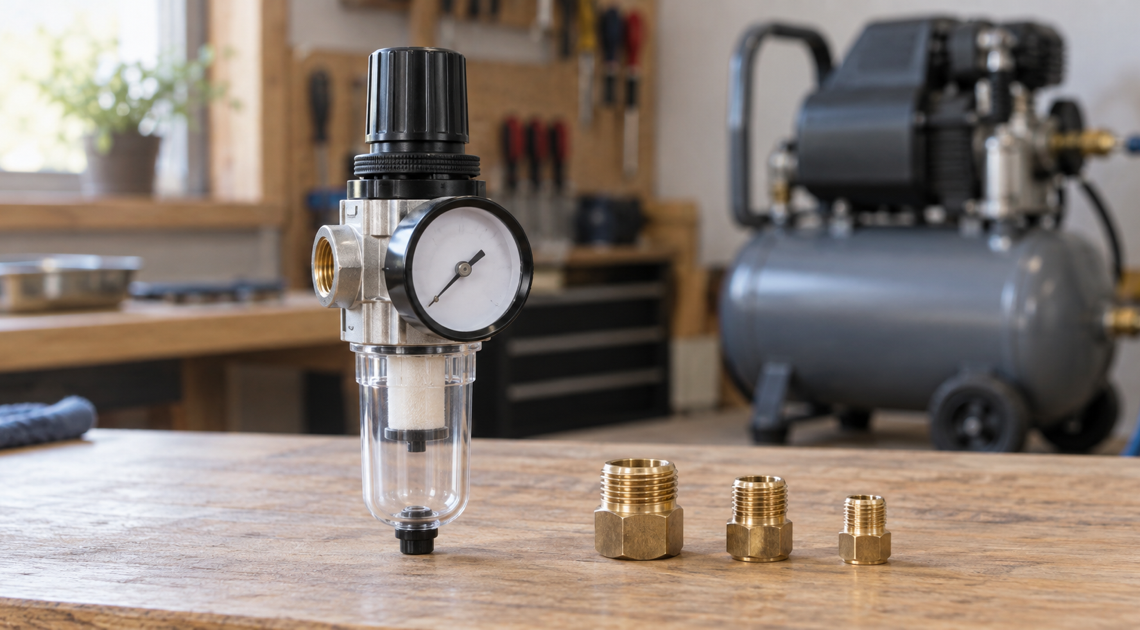

エアコンプレッサーのレギュレーター交換品｜ねじ径・圧力・流量別に比較

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

エアコンプレッサーのレギュレーターは、同じ「1/4」表示でも接続できないことがあり、交換品選びは迷いますよね。

交換品を決めるポイントは、ねじの種類、調整できる圧力、通せる空気量です。

一般工具用と小型エアブラシ用でも、接続口径や必要な流量が異なります。

接続規格や必要流量に合う交換品を、条件別に一覧にしました。

条件別の早見表

条件	おすすめ商品	対応規格	圧力仕様	処理流量	選ぶ決め手
自動で排水したい	エアブラシワークス AW-022b	管用テーパーめねじ（Rc）1/4	公開情報なし	最大2000L/分	フロート式自動排水
手動で排水したい	エアブラシワークス AW-021	Rc1/4	圧力調整範囲0.05～1.0MPa	最大2000L/分	25μmフィルター
標準流量で使いたい	TRUSCO フィルターレギュレーター TP-3R21FGB-8	Rc1/4	圧力調整範囲0.05～0.85MPa	処理流量500L/分	フィルター一体型
3/8で流量を確保したい	TRUSCO レギュレーター TAR403-10-A	Rc3/8	圧力調整範囲0.1～0.85MPa	処理流量1200L/分	圧力計・金具付き
1/2で大流量が必要	KIKAIYA フィルターレギュレーター AF04	Rc1/2	圧力調整範囲0.1～1.0MPa	処理流量4000L/分	大流量フィルター型
小型エアブラシで使いたい	エアブラシワークス AW-020	1/8	圧力計表示0～0.4MPa	小流量向け	小流量対応ドレン

自動排水の本命

Rc1/4配管で排水の手間を減らすなら、AW-022bが第一候補です。

最大空気使用量は2000L/分で、フィルターや圧力計、取付金具もそろっています。

小型エアブラシ用ではありません。付属カプラーは、組み合わせによって空気が漏れることがあります。

エアブラシワークス AW-022b

Amazonで見る楽天市場で見る

手動排水の本命

AW-021は手動排水式で、ドレンを自分で管理するRc1/4配管向けです。

圧力調整範囲は0.05～1.0MPaで、最大流量は2000L/分、ろ過精度は25μmです。

排水を自動化する用途にはAW-022b、小型エアブラシにはAW-020が向いています。

エアブラシワークス AW-021

Amazonで見る楽天市場で見る

標準流量の本命

処理流量500L/分で足りるRc1/4配管には、TRUSCOのフィルター型がおすすめです。

圧力調整範囲は0.05～0.85MPaで、ろ過精度40μmのフィルターを内蔵しています。

大流量にはAW-021系、狭い設置場所にはレギュレーター単体が適しています。

TRUSCO フィルターレギュレーター TP-3R21FGB-8

Amazonで見る楽天市場で見る

3/8配管向け

Rc3/8配管なら、処理流量1200L/分のTAR403-10-Aがおすすめです。

圧力調整範囲は0.1～0.85MPaで、圧力計と取付金具が付いています。

フィルターは付いていないため、水分も除去する配管では別途フィルターが必要です。

TRUSCO レギュレーター TAR403-10-A

Amazonで見る楽天市場で見る

1/2大流量向け

AF04は処理流量4000L/分で、Rc1/2配管の大流量工具に向いています。

圧力調整範囲は0.1～1.0MPaで、フィルターも内蔵している製品です。

Rc1/4配管では流量を生かせないため、小口径配管の交換品には含みません。

KIKAIYA フィルターレギュレーター AF04

Amazonで見る楽天市場で見る

エアブラシ専用

1/8接続の小型エアブラシコンプレッサーには、AW-020がおすすめです。

圧力計は0～0.4MPaを表示し、小流量に対応する切替式ドレンを備えています。

一般エア工具用のRc1/4製品とは用途が異なり、主な仕様は次の表にまとめました。

エアブラシワークス AW-020

Amazonで見る楽天市場で見る

主要仕様を比較

比較項目	エアブラシワークス AW-022b	エアブラシワークス AW-021	TRUSCO フィルターレギュレーター TP-3R21FGB-8	TRUSCO レギュレーター TAR403-10-A	KIKAIYA フィルターレギュレーター AF04	エアブラシワークス AW-020
接続ねじ	Rc1/4	Rc1/4	Rc1/4	Rc3/8	Rc1/2	1/8
圧力仕様	公開情報なし	調整0.05～1.0MPa	調整0.05～0.85MPa	調整0.1～0.85MPa	調整0.1～1.0MPa	表示0～0.4MPa
処理流量	最大2000L/分	最大2000L/分	500L/分	1200L/分	4000L/分	小流量向け
フィルター	あり	25μm	40μm	なし	あり	あり
排水方式	フロート式自動	手動	公開情報なし	なし	公開情報なし	切替式
圧力計	付属	付属	一体型	付属	一体型	付属
取付金具	付属	付属	公開情報なし	付属	公開情報なし	公開情報なし
カプラー	付属	付属	公開情報なし	なし	公開情報なし	公開情報なし
主な用途	一般工具	一般工具	標準流量	3/8配管	大流量工具	エアブラシ

交換品でない商品

• スプレーガンの直前だけで圧力を調整するなら高儀 EARTH MAN A6203などの手元用
• 空気量を絞るだけなら簡易流量調整弁で、一定圧力を保つ減圧弁とは別商品
• 水分だけを除去するならウォーターセパレーター単体
• 給油が必要な空圧工具ならルブリケーター付きユニット
• コンプレッサーの起動と停止を制御するなら圧力スイッチ

購入前のQ&A

G1/4配管にRc1/4の製品を取り付けられますか？

G1/4とRc1/4はねじの形が異なります。G1/4配管には、RIH AW2000-02Dがおすすめです。

フィルターを2個備えた構成には、同じG1/4のRIH AC2011-02Dが対応します。

Rc1/4でフィルターが不要な場合はどれですか？

Rc1/4のレギュレーター単体なら、TRUSCO TP-3R21GB-8がおすすめです。

圧力調整範囲は0.05～0.85MPa、処理流量は600L/分で、全長は71.5mmです。

購入する部品の結論

Rc1/4で自動排水ならAW-022b、手動排水ならAW-021がおすすめです。

標準流量にはTRUSCOのフィルター型、Rc3/8にはTAR403-10-Aが対応します。

Rc1/2の大流量工具にはAF04、小型エアブラシにはAW-020が適しています。

• エアブラシワークス AW-022b
• エアブラシワークス AW-021
• TRUSCO フィルターレギュレーター TP-3R21FGB-8
• TRUSCO レギュレーター TAR403-10-A
• KIKAIYA フィルターレギュレーター AF04
• エアブラシワークス AW-020

交換時は電源と空気供給を止め、タンクと配管の残圧を完全に抜いてください。
