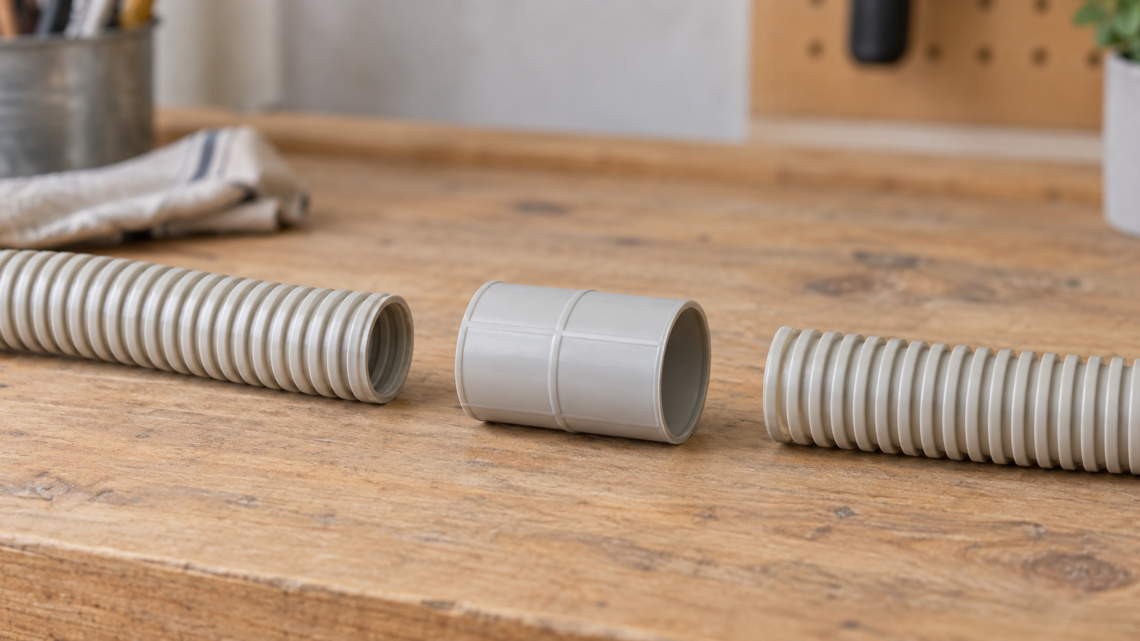

配線用PF管カップリングの選び方｜呼び径・接続方式・管種別に比較

PF管のカップリングを交換するとき、呼び径だけで選べるのか迷いますよね。

PF管同士をつなぐのか、別の管につなぐのかで必要な部品が変わるんです。

防水性と販売個数まで条件を絞れば、交換箇所に合う商品が決まります。

呼び径・接続方式・管種別の購入品を早見表にまとめました。

条件別の早見表

条件	対応規格	おすすめ商品	販売単位
PF14・Gタイプ	PF14（MF・MFX除外）	未来工業 MFSC-14G	10個
PF16・Gタイプ	PF16（MF・MFX除外）	未来工業 MFSC-16G	10個
PF22・1か所	PF22（MF・MFX除外）	未来工業 MFSC-22G	1個
PF28・Gタイプ	PF28（MF・MFX除外）	未来工業 MFSC-28GM	10個
PF36・1か所	PF36（MF・MFX除外）	未来工業 MFSC-36G	1個
PF14・少量	PF14	OHM MFSC-14G 2個入り	2個
PF22・少量	PF22	OHM MFSC-22G 2個入り	2個
指定PF22・防水	古河電工PFD・PFS-22	古河電工 PFS-22BCR-IN	10個

未来工業Gタイプ

既設品がGタイプなら、同じ呼び径の未来工業MFSCが交換品になります。

MFSCシリーズは、MFとMFXを除くPF管向けです。

防水仕様では、Oリングと未来工業のミラフレキSSが必要になります。

販売単位は、1か所向けの1個と複数箇所向けの10個があります。

未来工業ワンタッチ

FPC系のワンタッチ型には、同じ呼び径の未来工業FPCが対応します。

Gタイプとは別系列で、呼び14～28は10個入りが中心です。

OHM少量パック

PF14またはPF22を2個単位で買うなら、OHMの少量パックがおすすめです。

防水仕様ではなく、通常のPF管同士をつなぐ商品になっています。

古河電工の防水型

古河電工のPFD・PFS-22を屋外や水回りでつなぐための商品です。

PFS-22BCR-INは防水保護等級IPX5で、販売単位は10個です。

主要4商品の比較

比較項目	未来工業 MFSC-22G	未来工業 FPC-22Y	OHM MFSC-22G 2個入り	古河電工 PFS-22BCR-IN
対応規格	PF22	PF22	PF22	指定PF22
接続方式	Gタイプ	ワンタッチ	着脱式	ワンタッチ
防水条件	Oリング別途	防水記載なし	防水記載なし	IPX5
販売単位	1個	10個	2個	10個
購入目的	標準交換	FPC系交換	少量交換	屋外・水回り

異種管の購入品

接続条件	対応規格	購入商品	固定条件
CD管―PF管	CD16・PF16	未来工業 CDMFS-16G	CD単層管用
CD管―PF管	CD28・PF28	未来工業 CDMFS-28G	CD単層管用
PF管―VE管	PF16・VE16	OHM MFSVE-16G	VE側接着式
PF管―VE管	PF28・VE28	未来工業 MFSVE-28G	MF除外
PF管―VE管	PF36・VE36	未来工業 MFSVE-36G	MF除外

購入前のQ&A

Q. PF管をボックスにつなぐ場合もカップリングですか？

A. ボックスとの接続には、ノックアウト径に合うPF管コネクタを使います。

Q. PF管と薄鋼電線管をつなぐ場合は何を買いますか？

A. PF14と薄鋼19には、未来工業MFSCP-14Gが対応します。

PF36と薄鋼39には、未来工業MFSCP-36Gが対応品です。

購入結論

• 既設品がGタイプなら未来工業MFSCシリーズ、FPC系なら未来工業FPCシリーズが交換品となる
• PF14・PF22を2個単位で買うならOHM MFSCシリーズ、防水用途なら古河電工PFS-22BCR-INがおすすめとなる
• CD管やVE管との接続には、両側の呼び径に合う異種管用カップリングが必要になる
• 通電設備や管内電線を扱う交換は、有資格の電気工事士へ依頼する
