工具箱の蝶番交換はどれを選ぶ？羽根長・穴ピッチ・開き角別に比較

工具箱の蝶番は見た目が似ているため、どれを買えばよいか迷いますよね。穴の位置や強度が違うと、蓋が閉じないこともあります。

既存穴を使う商品は穴ピッチで決まります。重い蓋には、耐荷重の大きい蝶番が必要になるんです。

着脱や角度保持には専用タイプを使います。寸法と耐荷重が合えば、汎用の平蝶番や長蝶番も購入できます。

羽根長、穴ピッチ、開き角ごとに、おすすめの蝶番をまとめてみました。

条件別早見表

工具箱の条件	おすすめ商品	適合を決める仕様	選ばない条件
既存穴ピッチ19mm	uxcell 工具箱用突合せヒンジ 44×30mm	穴ピッチ19mm	重い蓋
軽い小型蓋	TRUSCO ステンレス製薄口蝶番 38mm	2個使用時2kg	蓋が2kg超
中型の蓋	TRUSCO ステンレス製平型蝶番 50mm	2個使用時8kg	蓋が8kg超
蓋を着脱したい	TRUSCO ステンレス製抜き差し蝶番 40mm 左用TRUSCO ステンレス製抜き差し蝶番 40mm 右用	左用・右用	着脱が不要
横長の蓋	TRUSCO ステンレス製長蝶番 600mm	長さ600mm	部分交換
任意角度で止めたい	TRUSCO トルクヒンジS型	1個0.24～0.42N・m	必要トルクが上限超

19ミリ穴の交換

既存の穴ピッチが19mmなら、uxcellの工具箱用突合せヒンジがおすすめです。

羽根は44×30mmで、穴径3.5mmの4穴仕様です。金属製の蝶番が2個入っています。

耐荷重と開き角は記載されていません。角度保持が必要な蓋には、トルクヒンジが向いています。

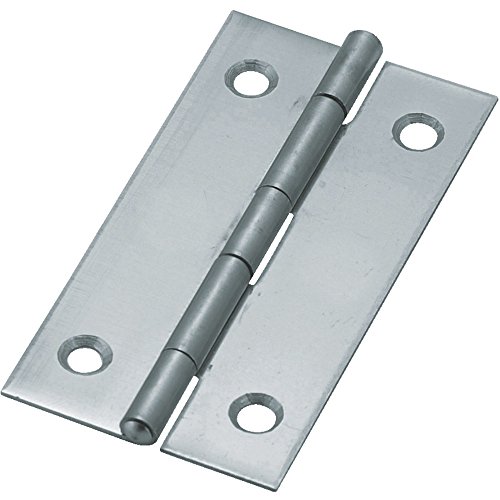

軽い蓋の薄口蝶番

TRUSCOの薄口蝶番38mmは、2個で2kgまでの小型蓋に使えます。

本体は38×26mmで、厚さは0.8mmです。4穴仕様で、穴径は3.5mmとなっています。

10個入りなので、複数の工具箱を補修する用途に向くでしょう。

中型蓋の平蝶番

2個で支える蓋が2kgを超え、8kg以下なら、TRUSCOの平型蝶番50mmがおすすめです。

本体は50×35mmで、厚さは1.5mmです。4穴仕様で、穴径は4.3mmとなります。

穴ピッチが19mmなら、穴位置が明記されたuxcellの専用品が対応します。

着脱できる蝶番

TRUSCOの抜き差し蝶番40mmは、蓋を持ち上げて外せる構造になっています。

本体は40×30mmで、厚さは1.5mmです。2個使用時の耐荷重は7kgあります。

左用と右用は別の商品です。蓋が抜ける方向に合う側が対応品となります。

長い蓋の長蝶番

固定箇所を蓋の横幅へ分散するなら、TRUSCOの長蝶番600mmがおすすめです。

本体は長さ600mm、幅25mm、厚さ0.8mmのステンレス製です。

耐荷重は記載されていません。重い蓋には、耐荷重が明記された厚口蝶番が必要でしょう。

角度保持の蝶番

TRUSCOのトルクヒンジS型は、開いた蓋を任意の角度で保持します。

本体は22×40×8mmです。1個あたりの保持力は0.24～0.42N・mあります。

2個使用時の最小保持力は0.48N・mです。蓋による力がこれ未満なら保持できます。

既存蝶番を残す構成には、最大約110度で止まるfogmanの蓋サポートが適します。主要仕様は次の表にまとめました。

主要仕様の比較

比較項目	uxcell 工具箱用突合せヒンジ 44×30mm	TRUSCO ステンレス製薄口蝶番 38mm	TRUSCO ステンレス製平型蝶番 50mm	TRUSCO ステンレス製抜き差し蝶番 40mm 左用TRUSCO ステンレス製抜き差し蝶番 40mm 右用	TRUSCO ステンレス製長蝶番 600mm	TRUSCO トルクヒンジS型
種類	突合せ	薄口平型	平型	抜き差し	長蝶番	角度保持
本体寸法	44×30mm	38×26mm	50×35mm	40×30mm	600×25mm	22×40mm
厚さ	記載なし	0.8mm	1.5mm	1.5mm	0.8mm	8mm
穴数	4穴	4穴	4穴	4穴	記載なし	4穴
穴径	3.5mm	3.5mm	4.3mm	3.2mm	記載なし	4.3mm
穴ピッチ	19mm	記載なし	記載なし	記載なし	記載なし	記載なし
耐荷重	記載なし	2個で2kg	2個で8kg	2個で7kg	記載なし	該当なし
トルク	該当なし	該当なし	該当なし	該当なし	該当なし	1個0.24～0.42N・m
素材	金属	ステンレス	ステンレス	ステンレス	ステンレス	記載なし
入数	2個	10個	1個	1個	1個	2個
固有機能	穴ピッチ指定	薄型	中型蓋対応	蓋を着脱可能	荷重を分散	任意角度保持

よくある質問

穴ピッチが違う蝶番も購入対象になりますか？

木製や樹脂製の工具箱なら、羽根寸法と耐荷重が合う汎用平蝶番も購入対象です。

薄い金属製工具箱では、既存穴と同じ穴ピッチの商品が適します。穴ピッチ19mmには、uxcellの工具箱用突合せヒンジが対応します。

購入結論

紹介した蝶番を、購入条件ごとに一覧にしました。

• 既存の穴ピッチが19mmなら、uxcell 工具箱用突合せヒンジ 44×30mmが対応する
• 2個で2kgまでの蓋には、TRUSCO ステンレス製薄口蝶番 38mmが適する
• 2個で2kgを超え8kg以下の蓋には、TRUSCO ステンレス製平型蝶番 50mmがおすすめ
• 着脱する蓋には、TRUSCO ステンレス製抜き差し蝶番 40mm 左用またはTRUSCO ステンレス製抜き差し蝶番 40mm 右用が対応する
• 横長の蓋には、TRUSCO ステンレス製長蝶番 600mmが向く
• 蓋による力が0.48N・m未満なら、TRUSCO トルクヒンジS型2個で保持できる
• 専用成形品には、工具箱本体に対応する純正部品が必要

取付形状、穴寸法、耐荷重、開き方の順で購入品が決まります。

耐荷重や保持力が不足する蝶番は、蓋の落下につながるため、余裕のある仕様が必要です。
