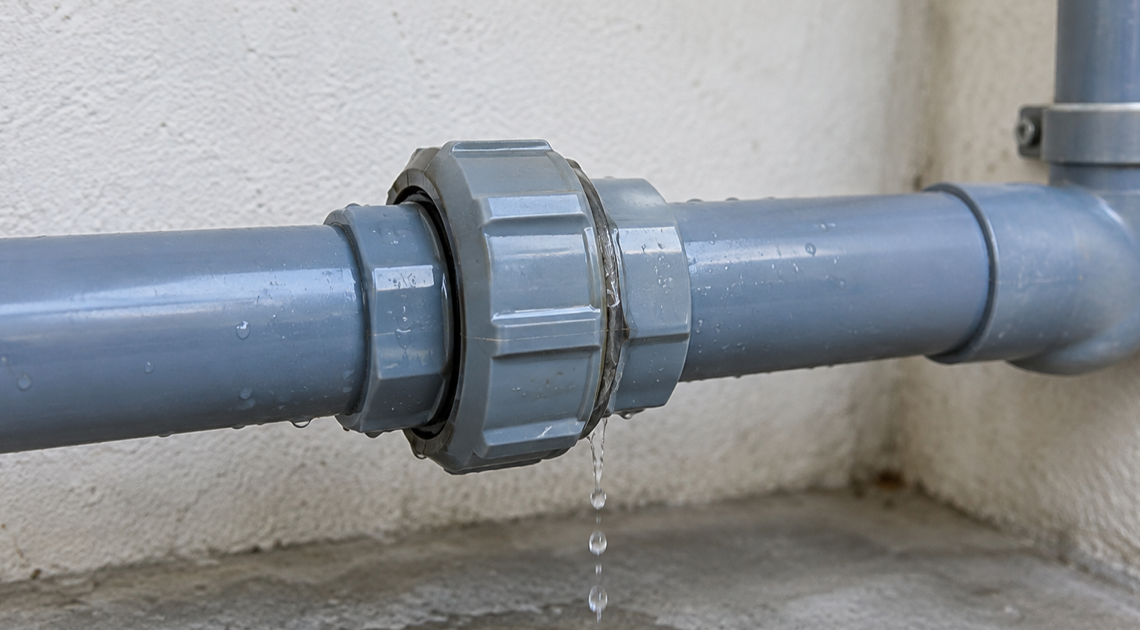

給水管のユニオンから水が漏れると、どの商品を買えばよいか迷いますよね。

ユニオンには、管同士をつなぐ型や機器につなぐ型、補修用の伸縮型があります。

購入品を決める条件は、管種、呼び径、ねじの向き、ねじ規格の4点です。

既設の接続状態ごとに、該当するHI-VPユニオンを一覧にしました。

すぐ選べる早見表

既設の条件	購入商品	適合規格	呼び径	除外品
HI-VP20を同径で接続	アロン化成MCユニオンHI-S-VP20	HI-VP用	20	異種管用
オネジ側とHI-VP13を接続	タブチGVU-HIW13	オネジ×HI	13	CVU-HIW
メネジ側とHI-VP20を接続	タブチCVU-HIW20	メネジ×HI	20	GVU-HIW
HI-VP13の補修	前澤化成HIUJ13	HI伸縮型	13	通常接着継手
TS20Aを中央で着脱	橋本産業VP240TS20	TS接着式	20A	ねじ式

早見表に載せた5種類は、呼び径が同じでも接続相手と構造が異なるんです。

HI-USは接着継手、タブチDRTは三層管用なので、今回の交換品には含まれません。

アロン化成MCユニオンは、HI-VP管同士を機械的につなぐ場合の購入品です。

呼び径13にはHI-S-VP13、20にはHI-S-VP20、25にはHI-S-VP25が該当します。

HI-GPと異種管用は接続先が別です。本体交換には、ナット単体ではなく一式が必要になります。

GVU-HIWは、機器側がオネジで、反対側がHI-VP管の場合に使う商品です。

ビニル管に対応しており、呼び径13・20・25は日本水道協会認証品となっています。

13GVU-HIWの全長は116.3mmです。呼び径13なら、この商品が該当します。

タブチGVU-HIW13

CVU-HIWは、機器側がメネジで、反対側がHI-VP管の場合に使う商品です。

呼び径は13・20・25で、20CVU-HIWの全長は135mmとなっています。

Gは座面、R・Rc・Rpはねじ部で止水するため、ねじ記号によって購入品が変わります。

タブチCVU-HIW20

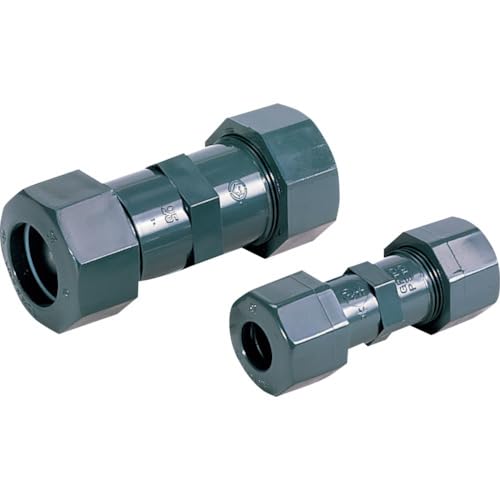

接続に使える直管部が限られる補修には、前澤化成のHIUJ系が該当します。

HIUJ13の寸法は38×38×96mm、HIUJL20は52×52×150mmです。

HIUJ25VPは54×54×97mm。標準型、長型、VP専用によって該当品が分かれます。

前澤化成HIUJ13

両端がTS接着式なら、中央を袋ナットで分割できるVP240が候補になります。

呼び径は13A・20A・25Aです。ねじ式のVP240とは接続構造が異なります。

Amazonの商品情報だけでは、住宅給水への適合を確定できません。給水用と明記された仕様に限られます。

橋本産業VP240TS20

比較項目	アロン化成MCユニオンHI-S-VP20	タブチGVU-HIW13	タブチCVU-HIW20	前澤化成HIUJ13	橋本産業VP240TS20
主な接続対象	HI-VP20	オネジ×HI-VP13	メネジ×HI-VP20	HI-VP13補修	TS20A配管
適合規格	HI-S-VP20	13GVU-HIW	20CVU-HIW	HIUJ13	VP240 TS式20A
接続方式	機械式	ユニオン式	ユニオン式	伸縮締付式	接着＋袋ナット
呼び径	20	13	20	13	20A
水道用仕様	HIタイプ	認証品	認証品	給水用	給水明示品のみ
