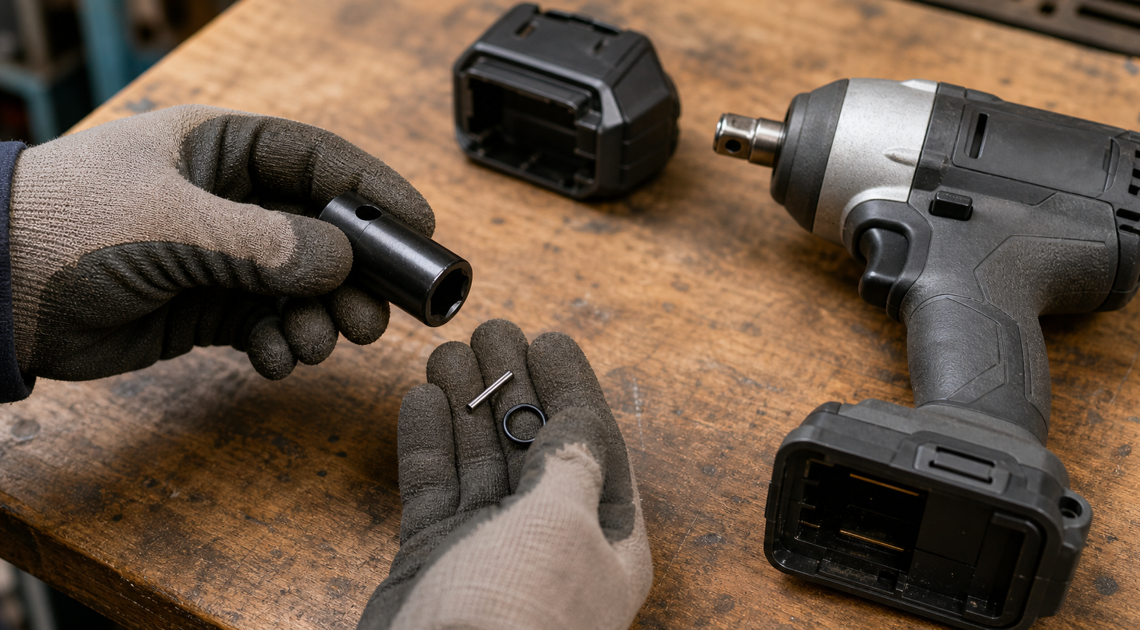

インパクトソケットのOリング・ピン交換｜差込角と対応サイズの調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

インパクトソケットのOリングとピンは、差込角や見た目が同じでも適合するとは限りません。最初にソケットのメーカーと品番を特定し、メーカー公式の適合表で指定された組み合わせを選ぶのが原則です。ソケット外径、ピンの直径・長さ、Oリング内径の実測値は、取り違えを防ぐ補助情報として使います。

交換前には必ず工具の動力源を外し、ソケット、保持穴、Oリング溝、アンビルを点検してください。割れや変形、保持穴の欠け・広がりがあれば、新品のピンとOリングを付けても安全性は戻らないため、作業と使用を中止します。

インパクトソケットのOリング・ピンは差込角だけで選ばない

インパクトソケットのOリングとピンは、差込角だけを根拠に選ばないでください。同じ差込角でもメーカーやソケットの系列が違えば、保持穴の径・位置、Oリング溝の形状、ソケット外径が異なる場合があります。見た目や実測寸法が近い部品を装着できても、回転打撃中の安全な保持を保証するものではありません。

対応サイズは、次の6項目で確認してください。

ソケットのメーカー
ソケット品番
差込角
ソケット外径
ピンの直径と長さ
Oリング内径

最初に確認するのは、メーカーとソケット品番です。メーカー公式の適合表が対象品番に指定しているピンとOリング、またはセット品番が交換部品となります。外径やピン寸法、Oリング内径は、正しい部品を取り違えないための補助情報として使ってください。

取り外した部品の寸法や見た目から、近い汎用品を探す方法は確実ではありません。

交換前に知っておきたいOリング・ピンの役割

インパクトソケットとは、インパクトレンチなどの回転打撃を受けてボルトやナットを締め外しするためのソケットです。対象は、ソケット側面の穴へピンを通し、外周のOリングでピンの脱落を防ぐ保持方式に限ります。Cリング（C字形の留め具）式など、別の保持方式には同じ選び方や交換手順を当てはめないでください。

ピンとOリングでソケットを保持する仕組み

アンビルとは、工具本体から突き出た四角い駆動軸です。ソケットをアンビルへ差し込んで両方の保持穴を合わせ、ピンを通してから、外周の溝へ輪状の弾性部品であるOリングを掛けると、ピンが外側へ抜けるのを抑えられます。

ピンはソケットとアンビルの位置関係を保ち、Oリングはそのピンの脱落を防ぎます。どちらか一方だけでは、本来の保持機構になりません。Oリングを滑り止めと考えたり、ピンを針金やボルトで置き換えたりしないでください。静止中に抜けなくても、回転と打撃が加わる使用中に外れるおそれがあります。

差込角とボルト側の対辺寸法の違い

差込角とは、アンビルとソケットの差込部がかみ合う四角部分の大きさです。一方、対辺寸法はソケットがつかむボルト頭やナットの向かい合う面の間隔で、商品に「12.7mm角」「17mm」など複数の数字がある場合は前者が差込角、後者が対辺寸法となります。

Oリングとピンは、対辺寸法ではなく差込角から調べてください。差込角だけでは適合を確定できないため、ソケットのメーカーと品番を確認し、公式適合表で指定された組み合わせまで照合する必要があります。

対応サイズを調べる6つの確認項目

対応するOリングとピンを調べるために必要な情報は、メーカー、ソケット品番、差込角、ソケット外径、ピンの直径と長さ、Oリング内径の6項目です。6項目の実測値を組み合わせて適合品を推測しないでください。メーカー公式適合表で対象品番を確定した後に寸法を照合すると、取り違えを防げます。

メーカー・ソケット品番・差込角を確認する

最初に確認するのは、ソケット本体の刻印、包装、購入履歴にあるメーカーと品番です。同じ対辺寸法でも、標準、ロング、薄肉など系列が違えば、保持部の仕様が異なる場合があります。

次に確認するのは、工具へ差し込む四角部分の差込角です。ボルトやナットをつかむ側の対辺寸法とは別の情報なので、メーカー公式の製品ページ、カタログ、補修部品表でソケット品番と指定部品を照合してください。公式表に品番がなければ選定を中止し、メーカーへの問い合わせが必要です。

ソケット外径・ピンの直径と長さ・Oリング内径を照合する

寸法は、公式表が示す位置で測ってください。ソケットの最大外径とOリング溝付近の外径は同じとは限りません。測定位置の図や注記がある場合は、自己流の位置で測った値と混同しないでください。

ピンには直径と長さの両方が必要で、長すぎれば外周から突出し、短すぎれば保持位置へ届きません。Oリングも内径だけでなく、輪を構成する断面の太さである線径や材質、溝との組み合わせが保持力に影響します。内径だけを見て一般用Oリングで代用しないでください。

また、使用済み部品は摩耗や伸びで寸法が変化しているため、新品の寸法として扱えません。実測値が公式値と違うときは、近い汎用品へ合わせず、ソケット品番と公式適合表を確認してください。

実測寸法が同じでも互換と判断できない理由

ノギスで測った寸法が同じに見えても、Oリングとピンの互換性は確定しません。回転打撃を受ける保持部品では、直径や長さだけでなく、ソケットの保持穴とOリング溝の構造、部品の材質や強度も組み合わせて考える必要があります。実測は公式適合表の指定品を再確認するために使い、適合表の代わりにはしないでください。

保持穴とOリング溝の位置・形状も適合を左右する

同じ差込角、同じソケット外径でも、保持穴の径や位置、穴の縁の形状、Oリング溝の幅・深さが異なる場合があります。ピン径が近くても穴の中で遊べば衝撃が集中し、長さが合わなければ端が突出したり、十分に掛からなかったりします。Oリングは内径だけで適合を判断しないでください。線径、材質、伸び方が溝に合わないと、ピンを押さえる力が不足するか、過度に伸ばされて早く傷むおそれがあります。

こうした条件は、外から測れる数値だけでは確認しきれません。手で取り付けられた、引いても抜けなかったという結果を、回転打撃中の保持性能の保証にしないでください。使用できるのは、ソケット品番に対してメーカー公式適合表が指定している組み合わせです。

使用済み部品の摩耗や伸びを規格寸法にしない

取り外した古いピンやOリングを測り、その数値に近い新品を探す方法も避けてください。ピンは使用中の打撃で摩耗、つぶれ、曲がりが生じることがあります。Oリングは伸び、硬化、摩耗によって、使用前とは内径や断面の状態が変化します。

とくに、古い部品が緩くなったため交換する場合、その実測値は不具合が起きた後の寸法です。新品の寸法として扱えません。旧部品との見た目合わせではなく、ソケット本体のメーカーと品番を確認し、公式表に戻って新品の指定部品を特定してください。

メーカー公式適合表から正しい部品を選ぶ手順

交換部品は、販売ページにある近い寸法ではなく、ソケット品番に対応するメーカー公式適合表から特定してください。公式表には対象となる製品系列や注意書きがあるため、部品番号だけでなく表題と注記まで確認が必要です。

TONE・KTC・Makita・TOPの一次情報を優先する

ソケット本体のメーカー名と品番が分かったら、TONE、KTC、Makita、TOPの公式サイト内にある製品ページ、カタログ、取扱説明書、補修部品表、適合表を検索してください。対象ソケット品番の行にある差込角、外径区分、指定されたピンとOリング、またはセット品番は、一つずつ照合が必要です。

電動工具メーカーの取扱説明書には、工具側の装着方法や保持方式の注意が記載されている場合があります。ソケットメーカーの適合表と併せて、工具側のアンビルが対象の保持方式に対応しているかも確認してください。工具本体とソケットのメーカーが違うときは、片方の情報だけで判断しないでください。

ECサイトの商品説明や購入者レビューは、在庫を調べる参考にはなりますが、互換性の根拠にはなりません。内容が食い違うときは、対象品番と発行時期が一致するメーカー公式情報に従ってください。旧カタログと現行品を混同しないために、品番変更の記載も確認が必要です。

適合表にソケット品番がない場合は交換部品を推測しない

公式表に手元のソケット品番がない場合は、同じ差込角や近い外径の行を流用せず、似た系列名や一文字違いの品番も同一製品として扱わないでください。保持穴やOリング溝の仕様は、外から測った寸法だけでは確認しきれないためです。

この場合は、ソケット品番、工具本体の品番、差込角を添えてメーカーへ問い合わせてください。メーカー名や品番を判読できず、確実な適合確認ができないソケットは使用できません。公式に指定された組み合わせが確定する前に、汎用品を試さないでください。

TOP純正OP-4を選べる条件と汎用品を勧めない理由

商品を選ぶときも、Amazonの商品名や掲載寸法だけで適合を決めないでください。TOP純正OP-4を選べる条件は、手元のソケット品番とTOP公式適合表の一致です。メーカーによるソケット適合を確認できない汎用品は、寸法が近くても使用しないでください。

TOP公式適合表で対象ソケット品番が一致する場合に限る

TOP純正OP-4を選べるのは、手元のソケット品番がTOP公式適合表の対象として掲載され、指定されているセットがOP-4と一致する場合だけです。先にソケット本体の刻印から品番を確認し、差込角や対象系列、表の注記も併せて照合してください。

対象品番は、TOP公式「O-RING AND PIN SET」適合一覧の「Applicable Item No.」欄で確認できます。同ページにはOP-4の適合品番一覧に加え、TOP以外の他社製品を取り付けないよう注意事項も記載されています。

「TOP純正」という表示は、TOP製のすべてのインパクトソケットへ対応するという意味ではありません。差込角だけが同じ場合や、似た品番が表にあるだけの場合も適合とは判断できません。購入時には、Amazon上の商品がOP-4と一致していることも再確認してください。

トップ工業 (TOP) インパクト用 Oリングピンセットソケットやアダプターの交換用パック入り適合要確認日本製 OP-4

Amazonで見る楽天市場で見る

メーカー適合を確認できない商品は寸法が近くても選ばない

メーカー公式のどのソケット品番に対応するか確認できない汎用品は、使用しないでください。

ピンの直径・長さやOリング内径が表示されていても、保持穴の位置、Oリング溝の幅・深さ、必要な張力、部品材質まで適合するとは限りません。複数サイズ入りで試せることも、安全な保持の根拠にはなりません。

製造元が正確な適合表を公開し、対象ソケット品番まで照合できるまでは、適合品と判断できません。「寸法が合いそう」「取り付けられた」という理由で使用しないでください。

交換を中止すべき割れ・変形・保持穴の損傷

Oリングやピンが傷んでいても、必ずしも交換だけで使い続けられるとは限りません。保持する側のソケットやアンビルに異常があれば、新品部品を付けても本来の強度と保持精度は戻りません。交換前に汚れを落として全体を点検し、割れ、変形、保持穴の損傷が一つでも見つかったら作業と使用を中止してください。

ソケット・Oリング溝・アンビルの点検箇所

ソケット本体の点検箇所は、亀裂や欠け、差込部の膨らみ、つぶれ、ねじれです。保持穴は両側から見て、縁の欠け、広がり、楕円化、著しい摩耗がないか確認してください。ピンが通るだけでは正常と判断できません。

Oリング溝は、欠け、深い傷、変形、鋭くなった縁がないかを全周で点検してください。溝の損傷は、適合する新品Oリングを使っても切れや浮きの原因になります。工具側のアンビルにも、割れ、角部の変形、異常摩耗、保持穴の傷みがないか確認してください。

点検時は、充電式ならバッテリー、コード式なら電源プラグ、エア式ならエアホースを外してください。正逆転スイッチを中立にしただけでは、完全な動力遮断の代わりになりません。

ピンやOリングだけを替えても使えない状態

ソケット本体の割れや変形、保持穴の欠損・拡大、Oリング溝の欠け、アンビルの損傷は、ピンとOリングを交換しても直りません。保持穴が広がったソケットへ太いピンを入れる、Oリングを二重に掛ける、別サイズをきつく装着するといった補修はしないでください。局所的な負荷が増え、回転中の脱落や部品飛散につながるおそれがあります。

異常が疑われる場合は、試運転せず使用を中止してください。メーカーへの点検依頼か、指定に従ったソケットや工具の交換が必要です。「新しい保持部品なら大丈夫」「手で引いて抜けない」という状態は、安全性の確認にはなりません。

Oリングとピンを安全に交換する手順

交換に使えるのは、メーカー公式適合表でソケット品番との対応を確認した新品のピンとOリングです。実際の取り付け方向や注意事項は、工具・ソケットメーカーの取扱説明書に従ってください。作業には保護メガネと、部品が飛んでも顔へ当たらない向きにできる明るく安定した作業台が必要です。

バッテリー・電源・エアホースを外して作業する

充電式はバッテリー、コード式は電源プラグ、エア式はエアホースを外してください。正逆転スイッチを中立にするだけでは不十分です。
ソケット外周のOリングを外し、保持穴を覆っている状態を解いてください。先の鋭い工具を自分の方向へこじらず、部品へ顔を近づけないでください。
ピンを無理に叩かず抜き、ソケットをアンビルから取り外してください。
保持穴、Oリング溝、差込部、アンビルを清掃し、割れ、欠け、変形、著しい摩耗がないか点検してください。異常があれば、交換作業と使用を中止してください。
新品部品の品番を公式適合表と再照合してください。取り外した古い部品との見た目だけで判断しないでください。

装着後にねじれ・浮き・突出・異音を確認する

ソケットをアンビルの奥まで差し込み、両方の保持穴を正しく合わせてください。メーカーの取扱説明書で指定された方法と向きでピンを通します。指定されていない叩き込み、削り合わせ、ピンの切断が必要になる場合は、適合違いか部品の損傷を疑い、作業を中止してください。

Oリングはソケット外周の溝へ均等に掛け、一部分だけを強く引っ張らず、全周を見ながら収めてください。装着後は、Oリングのねじれ、噛み込み、浮き、切れがないこと、ピンの端がOリングで覆われずに露出・突出していないことを確認してください。工具へ動力をつながない状態で、ソケットが正しく保持されているかも確かめてください。

周囲から人や物を離し、メーカー指定に従って低負荷で短時間の試運転を行ってください。ソケットの振れ、異音、Oリングの移動、ピンの突出が見られたら直ちに停止し、動力源を再び外して点検してください。異常があるまま回転数や負荷を上げないでください。
