溶接機のアースクランプ交換品6選｜電線断面積・接続穴径・定格電流で比較

アースクランプが熱くなったり、アークが安定しなかったりすると、交換品選びに迷いますよね。

交換品は、表示電流だけでは決まりません。

電線断面積（sq＝平方ミリメートル）と接続部分の形も購入条件です。

使用条件に合うアースクランプを早見表にまとめてみました。

おすすめ早見表

条件	買う商品	適合の決め手
22〜50sqの電線を使う	TRUSCO アースクリップ TEC-300	3サイズの銅パイプ付き
300Aで付属部品もそろえる	SUZUKID アースクリップ SEC-300	固定部品一式付き
小型の日本製クリップがよい	NT アースクリップ NT-300S	定格電流300A・全長138mm
厚板へ強く固定したい	NT アースクリップ NT-300K	定格電流300Aの万力型
電流別にA型を選びたい	Akozon A型アースクランプ 300A	260A・300A・500Aを展開
500Aで開口50mmが必要	uxcell 500A溶接接地クランプ	定格電流500A・開口50mm

TRUSCOの300A

22〜50sqの既設ケーブルなら、TEC-300がおすすめです。

定格電流は100〜300A、開口幅は30mm。ねじ止め式で、重さは約495gです。

SUZUKIDの300A

SEC-300は定格電流300Aで、銅管、レンチ、イモネジが付属します。

付属銅管の対応サイズは不明です。購入対象は、使用電線の太さが明記された販売品です。

NTのクリップ型

小型の日本製クリップなら、定格電流300AのNT-300Sがおすすめです。

全長は138mm、重さは385g。購入対象は、対応電線と接続寸法が明記された販売品です。

NTの万力型

厚板や溶接台へ固定するなら、定格電流300AのNT-300Kがおすすめです。

全長は120mm、重さは410g。開口幅と接続寸法の記載がある販売品に限ります。

AkozonのA型

真鍮製のA型で、260A、300A、500Aがそれぞれ別商品になっています。

購入対象は、必要な定格電流を満たし、電線断面積と接続穴径が明記された商品です。

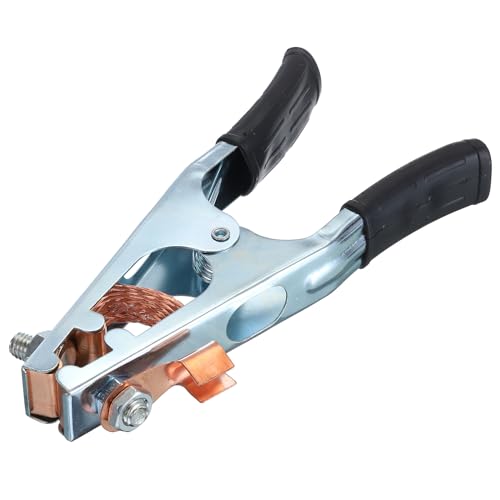

uxcellの500A

定格電流500Aと開口幅50mmが必要なら、uxcellの鉄製A型がおすすめです。

本体寸法は200×95mm。対応電線が明記された販売品に限り、6商品の主な仕様を次の表にまとめました。

主要仕様比較

比較項目	TRUSCO アースクリップ TEC-300	SUZUKID アースクリップ SEC-300	NT アースクリップ NT-300S	NT アースクリップ NT-300K	Akozon A型アースクランプ 300A	uxcell 500A溶接接地クランプ
定格電流	100〜300A	300A	300A	300A	300A	500A
対応電線断面積	22〜50sq	公表情報なし	公表情報なし	公表情報なし	公表情報なし	公表情報なし
ケーブル接続方式	ねじ止め	銅管をイモネジ固定	公表情報なし	公表情報なし	公表情報なし	公表情報なし
開口・挟み能力	30mm	公表情報なし	公表情報なし	公表情報なし	公表情報なし	50mm
本体材質	公表情報なし	公表情報なし	公表情報なし	公表情報なし	真鍮	鉄
付属銅管	3サイズ	1本	公表情報なし	公表情報なし	公表情報なし	なし
付属工具	六角棒レンチ	レンチ	公表情報なし	公表情報なし	公表情報なし	なし
付属固定ねじ	公表情報なし	イモネジ2本	公表情報なし	公表情報なし	公表情報なし	なし
固定形状	クリップ型	クリップ型	クリップ型	万力型	A型	A型
購入条件	22〜50sq	銅管サイズ一致	接続寸法の明記	開口・接続寸法の明記	接続穴径の明記	電線断面積の明記

接続方式別の適合

• 22〜50sqの裸線をねじ止めするならTRUSCO TEC-300が適合
• 22sq・38sqのSUZUKID部材にはSEC-300と対応銅管が適合
• 丸端子接続にはクランプ側ボルトと同じ穴径の端子が適合
• M10穴へ回転機構を加えるならM10対応アダプターが適合
• プラグ付きケーブルには溶接機側と同じ接続規格の完成品が適合
• 接続仕様が不明な商品は既設ケーブル向けの候補から除外

購入前のQ&A

溶接機本体の接地にも使えますか？

紹介している商品は、母材へ溶接電流を戻すためのクランプです。

溶接機本体の保護接地用を探している場合は、購入対象になりません。

用途別の最終候補

• 22〜50sqの電線にはTRUSCO アースクリップ TEC-300がおすすめ
• 付属部品も必要ならSUZUKID アースクリップ SEC-300がおすすめ
• 小型クリップならNT アースクリップ NT-300Sがおすすめ
• 万力型ならNT アースクリップ NT-300Kがおすすめ
• 真鍮製A型ならAkozon A型アースクランプ 300Aがおすすめ
• 定格電流500A・開口幅50mmならuxcell 500A溶接接地クランプがおすすめ
