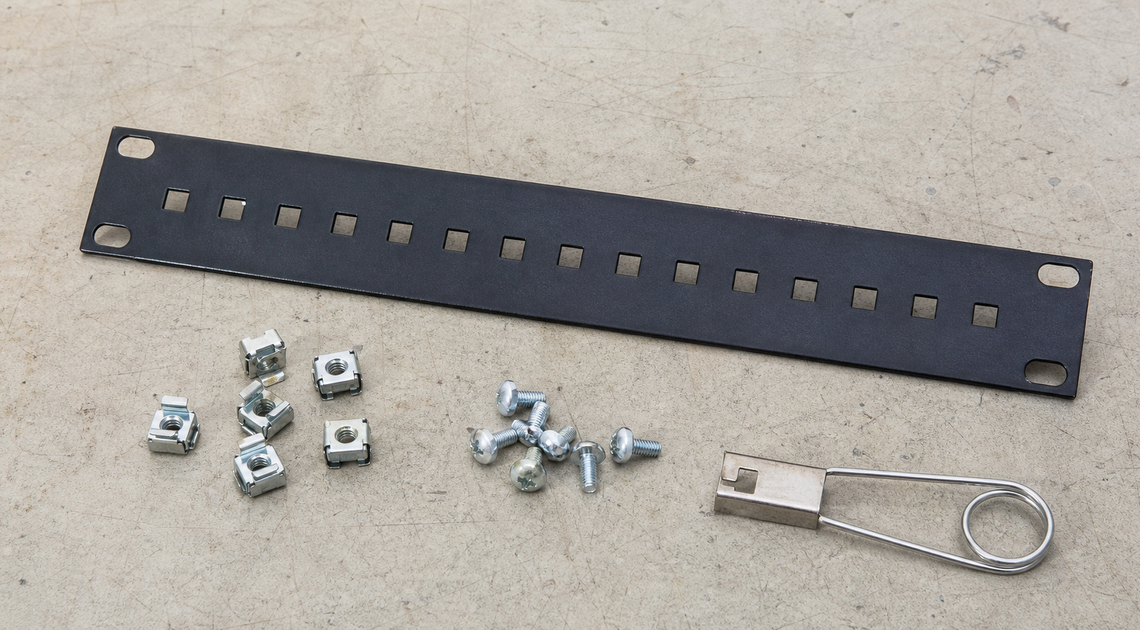

ネットワークラックのケージナット選び｜M5・M6と角穴サイズの確認方法

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

ラックへスイッチや棚を追加しようとしたら、付属のケージナットが足りない。通販にはM5とM6が並んでいるものの、見た目だけではどちらを選ぶべきか迷います。

M5・M6は中のねじ規格で、外側のばねケージが入る角穴サイズまでは示しておらず、機器側のねじが合っても、ラックの角穴やレール板厚に合わなければ浮きや回転の原因になります。

確認項目は、ラックの穴の種類、機器側のねじ、角穴の内寸とレール板厚。高さ位置、耳の向き、ねじ長さ、購入候補の仕様、取り付け方も、適合と安全性に関わる要素です。

ケージナットを買う前にラックの穴を見分ける

ラックの取付面に四角い抜き穴が縦に並び、穴の内側にねじ山がなければ、ケージナットを使う角穴レールの可能性が高く、CPIの取付金具資料でも、ねじを直接入れるレールとケージナットを付ける角穴レールは分けて案内されています。

丸い穴の内周にらせん状のねじ山が見えるものは、ねじ切り済みのレールなので、角穴用ケージナットを足さず、ラックや機器の説明書で指定されたねじを直接使ってください。

四角い穴でも、レール端のピンや固定用の留め具を掛けるために使う製品があるため、Dellのラック対応資料のように、レールキットの説明図で支持に使う穴と機器をねじ止めする穴を見分けてください。

ラックの型番が分かるなら、空いている穴へ手元のナットを押し込む前に、取扱説明書のレール形式と付属金具を確認してください。ケージナットを使う角穴レールだと分かった後の確認対象は、機器側のねじ規格。

ケージナットのM5・M6は機器側のねじ規格に合わせる

M5とM6はケージナットの中にあるねじの規格で、Dellのラック対応資料では、ねじ径5mm・ねじ山の間隔0.8mmのM5×0.8と、ねじ径6mm・間隔1.0mmのM6×1.0を別規格として扱っています。M6の方が大きくても、M5指定の機器に使える上位品ではありません。

海外製ラックや中古ラックで見かけるのが、10-32や12-24というインチ系ねじ。これはM5やM6の別名ではなく、CPIのケージナット資料にも、それぞれ別の商品として掲載されています。10や32といった数字をミリ寸法として読まず、同じ表記のねじとナットを組み合わせてください。

選定の基準は、取り付ける機器の説明書にあるねじ規格と必要本数です。付属ねじの表記も照合し、ラックメーカーが取付金具の品番を指定している場合は、その品番を使ってください。隣の機器に使われているねじが、新しいレールキットにも使えるとは限りません。

工具を使う前に、ねじを指でまっすぐ数回転入れます。途中ですぐ重くなる、斜めに傾く、空回りするときは締め込まず、規格違いかねじ山の傷みを確かめてください。ねじ規格が決まった後の確認対象は、外側のケージとラックの適合。

角穴の内寸とレール板厚は別々に測る

M5・M6は中のねじ規格なので、その表記だけでは外側のケージが角穴へ収まるか分からず、Bossardのケージナット用工具にも、8.3×8.3mm角穴用と9.5×9.5mm角穴用があり、どちらにもM5・M6向けがあります。

角穴は、機器の荷重が掛かっていない空き穴をノギスで測ります。内側測定用の細い部分を穴へ当て、左右と上下の両方を確認してください。塗装のたまりや変形がある1穴だけで決めないため、実際に使う位置の複数穴を測ってください。

レール板厚は、ケージがつかむ板と同じ部分の端へノギスを当てます。折り返し、溶接の重なり、補強板を一緒に挟むと実際より厚く出るため、ケージが触れる1枚分を測ってください。端へ届かないラックは無理に分解せず、型番からメーカー図面の板厚を参照してください。

購入候補の仕様では、指定角穴の縦横寸法と、グリップ範囲と呼ばれる「ケージが正常につかめる板厚の範囲」は別項目です。実測値を約9.5mmなどと丸めて適合を決めたり、入らないケージに合わせて角穴を削ったりせず、ラックとケージナット双方の寸法図へ照らしてください。

1Uの3穴とケージナットの耳の向きを確認する

Uはラックの高さを表す単位で、1Uは44.45mm、縦に並ぶ3穴が1組になり、穴の中心間隔は15.9mm、15.9mm、12.7mmの順で繰り返します。Schneider Electricのラック資料では、中央の目印がある穴を基準に1Uの範囲を見分けます。

取り付ける高さの基準は、機器やレールの説明図にある実際の取付点。前面だけで固定する機器は左右をそろえ、後方支持がある機器は前後左右のU位置をそろえてください。中央の目印があるラックではその表示を使い、目印がなければラックのU表示と3穴ごとの間隔を頼りに位置を合わせます。

ただし、1U機器だから上下の穴を使うとは限りません。機器前面の左右にある固定金具（機器耳）やスライドレールが使う穴は製品ごとに異なるため、ラック側の目印で1Uの範囲を決めた後、機器の取付説明図にある穴位置へ合わせてください。3穴1組から1穴ずれた「off-U」の状態では、隣の機器とぶつかるだけでなく、熱い空気が前面へ回り込む原因になるとSchneider Electricは説明しています。

ケージナットの向きは、正面から見てばね耳が角穴の左右をつかむ横向きで、Schneider Electricの取付説明は、耳を上下へ掛ける縦向きを不安定な固定としており、機器落下のおそれがあると警告しています。穴位置を決める段階で、機器やレールが使うすべての取付点を横向きにそろえてください。

ねじ長さは機器耳の厚さとラック奥の干渉で決める

同じM5やM6でもねじの長さは一種類ではなく、公式品だけでも12mm、15mm、16mmがあり、Amazonの商品情報で確認できる候補には20mmもあります。長さの数字は別製品へ流用できる互換値ではなく、取り付ける機器と金具に合わせるための寸法です。

まず機器耳、棚金具、レール端、ワッシャーを重ねた厚さを含めて、機器説明書の指定長さと比べます。短すぎるねじはナットへ十分に掛からず、長すぎるねじは奥で底付きする可能性があります。全製品に共通する突出量は確認できないため、必要な掛かりを自己判断の数値で決めないでください。

樹脂ワッシャーは機器耳の表面を傷つけにくくする部品で、ばね座金や緩み止めの代わりではありません。接地のために金属部同士を電気的につなぐ指定がある機器では、樹脂ワッシャーを自己判断で追加せず、メーカー指定の接触金具と接地手順に従ってください。

ラック内側では、ナットを抜けたねじ先がレール部品や固定用の留め具、ケーブルへ当たらない奥側空間が必要です。NivithiのM6×20mmは、Amazonの商品名で長さを確認できる一方、どの機器耳なら干渉しないかまでは分かりません。M6という規格だけでは20mmを収められるか決まらないため、実機の奥側空間と照合してください。

締め付けの強さも、19インチラック共通の数値はありません。機器やレールキットに指定値がある場合は、その値に従い、ねじ頭に合う工具で締めます。StarTechの製品説明も、過大な力でねじを傷めないよう注意しているため、電動工具で一気に締め込む使い方は避けてください。

角穴の変形やラックの不安定があれば交換を見送る

ケージナットを補充・交換してよいのは、ラックの角穴と機器の支持方法に問題がなく、用意する金具だけが不足・破損している場合です。空いている穴へ1個試す前に、レールの傷みがなく、ラックが固定され、機器を支えるレールや棚がそろっていることを確かめてください。

• 角穴が裂けている、つぶれている、強い錆や大きな塗装剥がれがある
• 候補のケージが片側しか掛からず、浮く、回る、簡単に外れる
• ラックがキャスターだけで動き、ブレーキや安定部品、床・壁への固定状態が分からない
• 機器を片手で支えたまま、もう一方の手で金具を扱う必要がある
• 重量機器のねじ規格、必要本数、専用レール、棚の対応重量が確認できない
• 別の機器を引き出したまま作業しなければならない

一つでも当てはまるなら、ケージナットの交換だけで先へ進まないでください。HPEのラック設置資料は、ラックを安定させ、重量物を下部へ置き、複数の機器を同時に引き出さないよう案内しています。重い機器は、取付説明書で人数や支持器具を確認してから扱います。

入らないケージに合わせて角穴をやすりで広げたり、ばねケージをペンチでつぶして寸法差を埋めたりする加工は避けてください。Schneider Electricの取付説明は、耳を上下へ掛ける縦向きを不安定な固定として警告しています。片耳しか掛からないケージも正常な装着状態ではないため、そのまま使用せず、ラックの型番と損傷箇所を記録してメーカーや保守担当へ確認してください。

M5・M6のケージナット候補を必要数と確認できる仕様で選ぶ

ラックと機器に合うねじ規格が決まった後の比較軸は、必要な組数と工具の有無。配線をまとめるパッチパネル1枚の追加は少量セット、複数の棚や機器を続けて増設する場合は多量セットの数量帯です。ケージナットを初めて扱う場合は、専用工具付きなら工具を別に用意する必要がありません。

少量用途では、monofiveの公式ページでM5・M6の品番と16mmねじまで照合できる10組セットがあります。ただし、公式ページにも外側ケージが合う角穴寸法と板厚範囲はないため、手元のラックを測った結果との照合は残ります。

HAMILOとNivithiは、まとめて補充する数量帯。Amazonの商品情報では規格と数量を確認できますが、メーカーの寸法図や板厚範囲までは確認できません。特にNivithiのM6×20mmは、ねじが長い分だけラック奥の部品との干渉を確認してください。

工具を別に用意しない場合は、StarTechのM5工具付きセットやM6工具付きセットに専用工具が付属します。公式資料ではねじ長さと付属品を照合できますが、工具付きだから手元の角穴と板厚へ自動的に合うわけではありません。価格と在庫は変わるため固定値で比べず、購入時の商品情報で確認してください。

monofive MF-M5NN10

Amazonで見る楽天市場で見る

monofive MF-M6NN10

Amazonで見る楽天市場で見る

HAMILO M5 40組セット

Amazonで見る楽天市場で見る

Nivithi M6×20mm 50組セット

Amazonで見る楽天市場で見る

ケージナットをラック内側から取り付ける

作業前にラックを安定させ、機器の電源とケーブルは機器説明書どおりに扱います。重量のある機器は棚、リフト、または補助者で支え、ケージナットや最初のねじ1本へ重さを預けないでください。HPEのラック作業資料も、重量物の着脱では十分な人数を確保するよう案内しています。

1. 機器説明図で使う取付点を確認し、前面だけなら左右、後方支持があるなら前後左右で同じU位置へ印を付ける
2. 機器をラックから外すか、棚やリフトで完全に支える
3. ラック内側からケージナットの片耳を角穴へ掛け、専用工具で反対側の耳を引き込む
4. 正面から見て、ばね耳が角穴の左右をつかみ、ナット中心が穴の中央にあることを確かめる
5. 機器を支えたまま、すべてのねじを指でまっすぐ数回転入れ、仮止めする
6. 機器が水平でU位置に収まってから、説明書の順序と締め付け条件に従ってねじを締める
7. レールの留め具、棚の支持、すべてのねじを見直してから、機器を支えていた道具を外す

CPIの角穴用金具説明には、専用工具またはペンチを使う手順があります。専用工具はばね耳を引くための道具なので、作業位置を定めやすいのが利点です。ドライバーで耳をこじらず、ねじも最初から電動工具で一気に締め込まないでください。

取り外すときも、先に機器を棚やリフト、補助者で支えます。すべての固定ねじを抜いてから、ラック内側で専用工具を使って片耳ずつ外してください。ばねが急に外れる位置へ顔や裸の指を置かず、外した金具はラック内へ落とさないようトレーへまとめます。

最後の点検項目は、耳が左右へ掛かっていること、片耳の浮きや角穴の変形がないこと、機器が傾いていないこと。指定本数のねじと支持レールがそろい、ケーブルが機器を引っ張らず、通風口を塞いでいない状態も必要です。がたつきや異音があれば、通電や運用には進まず、支持状態から見直してください。

まとめ｜ねじ規格・角穴・板厚の3点がそろってから選ぶ

ネットワークラックのケージナットは、M5かM6かだけでは選べません。ラックがケージナットを使う角穴レールであること、機器側のねじ規格、外側ケージに合う角穴寸法とレール板厚がそろっていることが選定条件です。

• ラックの穴は角穴、ねじ切り済み、工具不要レールのどれか
• 機器のねじはM5、M6、10-32、12-24のどれか
• 角穴の縦横寸法とレール板厚が候補品の範囲内か
• 機器やレールが使う取付点のU位置がそろい、ケージ耳を左右へ掛けられるか
• ねじ長さが機器耳を通り、ラック奥の部品へ干渉しないか
• 角穴の変形やラックの不安定など、作業を止める状態がないか

適合条件がそろった後の比較軸は、必要数と専用工具の有無です。候補ごとの用途と最後に残る確認は次のとおりです。

• M5を10組補充する → monofive MF-M5NN10 → 角穴寸法・レール板厚・許容荷重を確認
• M5を40組補充する → HAMILO B092HG87B9 → 角穴寸法・レール板厚・ねじ長さを確認
• M6を10組補充する → monofive MF-M6NN10 → 角穴寸法・レール板厚・許容荷重を確認
• M6を50組補充する → Nivithi B0F1YM8LYX → 角穴寸法・レール板厚・20mmねじの奥側干渉を確認
• M5と専用工具をそろえる → StarTech CABSCRWM520 → 使用ラックの角穴寸法とレール板厚を確認
• M6と専用工具をそろえる → StarTech CABSCREWM6B → 使用ラックの角穴寸法とレール板厚を確認

取り付けるときは機器を別に支え、ケージナットをラック内側から横向きに収めます。すべてのねじを指で数回転入れてから締め、途中で重くなるねじや、浮き・回転があるケージはそのまま使わないでください。

ラックや機器の説明書で適合を確定できない場合や、角穴が傷んでいる場合は、購入と作業を見送ってください。穴を削ったりケージをつぶしたりせず、ラックの型番と機器の取付条件をそろえてメーカーや保守担当へ確認してください。

ケージナット選びでよくある質問

空いている角穴すべてにケージナットを付ける必要はありますか？

必要はありません。ケージナットを入れるのは、機器耳、棚、レールキットなどの説明図で指定された取付点だけです。前面固定の機器は左右、後方支持がある機器は前後左右で使う穴と本数をそろえ、工具不要レールのピンを掛ける穴まで一律に埋めないでください。

取り付け後にケージナットが回るときは増し締めしてもよいですか？

そのまま増し締めしないでください。機器を棚やリフト、補助者で支え、ねじを外してから、角穴の変形、ケージの片耳浮き、規格違いを確認します。ケージが回る、片側しか掛からない、簡単に外れる状態なら使用を中止し、角穴を削ったりケージをつぶしたりせず、適合する金具へ交換してください。
