洗濯機を置こうとした直前に、防水パンの排水口へ付ける曲がった部品がないと気づくと焦りますよね。通販には似たエルボが並んでいますが、どれでも付くわけではありません。

エルボがないまま水を流したり、排水ホースを穴へ入れて布やテープで塞いだりするのは止めておきましょう。確認するのは防水パンの大きさではなく、排水トラップの型番と、エルボを差し込む穴の内径です。

必要になるのは、なくした部品の種類、31・32・36・37mmの差込径、Oリングやバンドの構成です。取り付けた後は、少量の排水で漏れがないか確かめてください。

エルボが見つかるまで洗濯機は使わない

防水パンのエルボがない状態は、洗濯機を動かせない条件です。排水が始まると、ホースが抜けたり水が防水パンからあふれたりするおそれがあります。

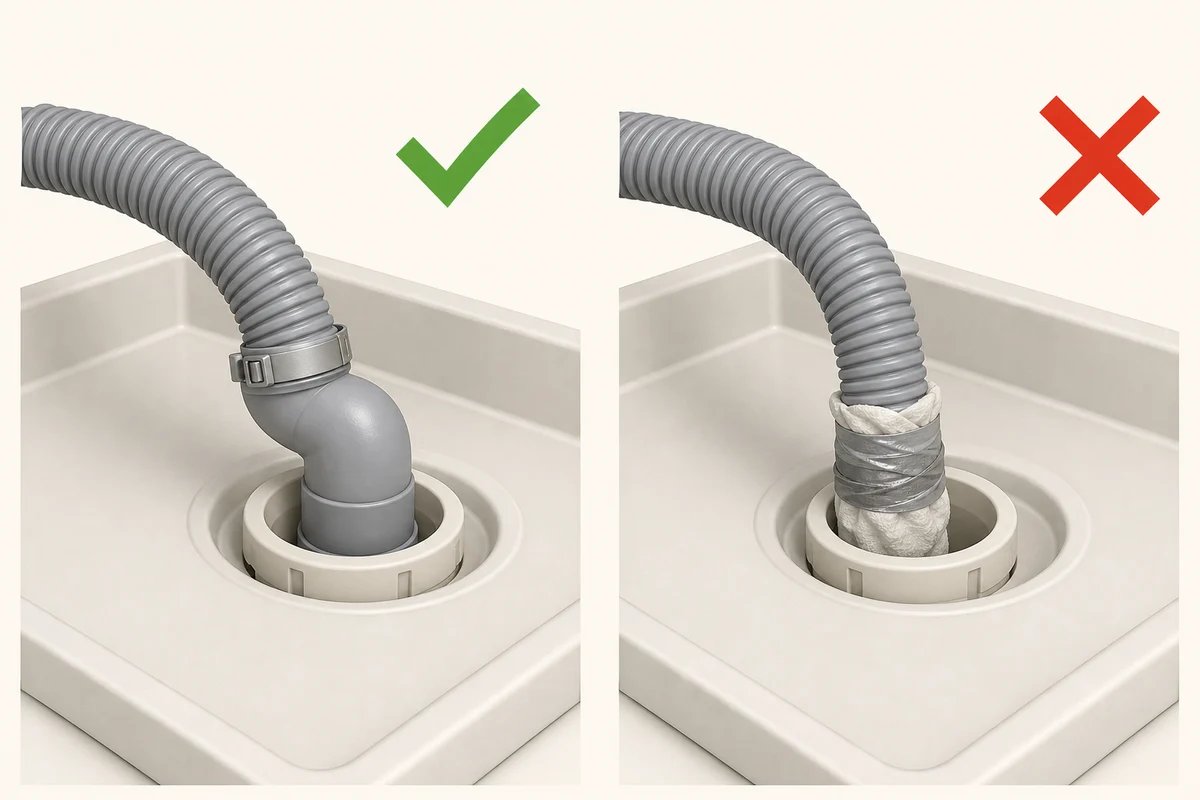

排水ホースを穴へ直接入れ、布やテープで塞いだ状態も使用できない。床に直接付く排水口用の防臭フタも、防水パンのトラップへ流用できない製品があります。

下水の臭いが強い時は、窓を開けるか換気扇を回して換気してください。賃貸では、自分で部品を買う前に、管理会社や貸主へ紛失を伝える必要があります。

防水パン用エルボの見分け方

防水パンは洗濯機の下にある受け皿で、その排水口の下には、排水を床下へ流しながら臭いを抑える排水トラップが付いています。

防水パン用エルボは、洗濯機の排水ホースとトラップをつなぐ曲がった部品です。商品名だけでは用途が分からないため、購入前に防水パン用か確かめましょう。片側が排水ホース、もう片側がトラップの丸い穴へ接続される構造です。

洗濯機本体の出口用や床へ直接付く排水口用は、防水パン用エルボとは別物です。防臭フタや養生キャップ、トラップ内部の封水筒も、なくしたエルボの代わりに使わないでください。

排水トラップにあるメーカー名と型番

防水パンと排水トラップは、別売りになっていることがあります。エルボ選定に必要なのは、パンのメーカー名だけでなく、排水口に付いているトラップの型番までです。

防水パンの四隅や排水口カバー、目皿にあるロゴや刻印は、スマートフォンで撮影すると照会用の記録になる。目皿を外す場合は取扱説明書の範囲にとどめ、周囲のフランジやトラップ本体は回しません。

刻印が読めない時は、取扱説明書、保証書、設備仕様書が確認先となる。賃貸なら管理会社へ、持ち家ならパン全体と排水口の写真を添えてメーカー窓口へ、対応するエルボ品番を問い合わせてください。

関連記事：
・浴室排水口の封水筒をなくした｜下水臭を防ぐ対応部品の調べ方

31・32・36・37mmは差込口の内径

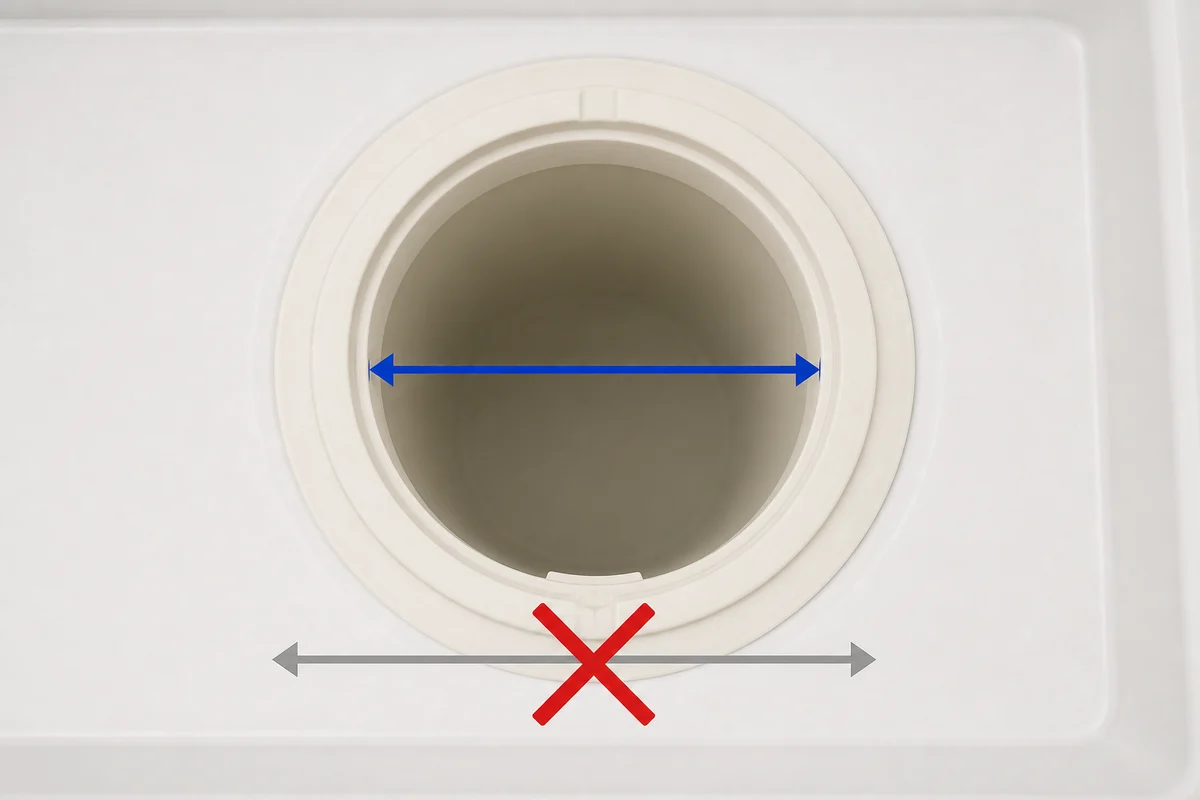

測るのは、エルボが実際に入る丸い穴の内径です。穴の水分や汚れを拭き、ノギスを内側の縁から反対側の縁まで当ててください。

同じ穴を縦と横の2方向から測ってください。31mmと32mmは1mmしか違わないため、定規やメジャーの目測だけでは決められません。

目皿や化粧カバー、トラップ本体の外径は測らないでください。床下へ続く排水管の「呼び径50」や、洗濯機の排水ホース径とも別の数字です。

エルボには31・32・36mm対応や、31・32・37mm対応などがあります。約3cmとまとめず、測った内径が商品の対応寸法に含まれるか、1mm単位で照合しましょう。

関連記事：
・除湿機の連続排水ホースは何mm？内径・長さと設置条件の確認方法

Oリングとアダプター、バンドも一組

複数の差込径に対応するエルボは、本体だけで径を合わせているとは限りません。31・32・36mmなどへ対応する製品の径調整には、付属のアダプターやOリングが使われます。

Oリングの使用位置と条件は、説明書の指定が基準となる。緩いからといって指定外のリングを足したり、古いリングと二重に入れたりすると、エルボが奥まで入らず傾くおそれがあります。

洗濯機の排水ホース側の固定には、付属または指定のバンドが必要になる。外径が近い一般用バンドを強く締めても、指定バンドの代わりにはなりません。

Oリングに傷やつぶれ、硬化があれば、指定品への交換対象です。接着剤やシール剤、潤滑剤は自己判断で使う物ではなく、エルボ本体から固定部品まで説明書と同じ構成が取り付け条件となる。

専用品とマルチエルボの違い

排水トラップの型番が分かり、メーカー指定のエルボが補修部品として販売されているなら、その品番がおすすめです。差込径が同じでも、ロック形状や付属部品が違う専用品は、別のトラップへ流用できません。

型番が分からない場合は、受け穴が単純な丸穴か確認しましょう。そのうえで、測った内径と、アダプターやOリングの使い方が一致するマルチエルボを照合してください。

ミヤコのZ44MEは、排水口内径31・32・36mmに対応しています。付属のアダプターとOリングを説明書どおりに使い、内径と穴の形の両方を確かめてください。一部のメーカーには取り付けられないため、商品説明の注意書きも読んでおきましょう。

受け穴が32mmで、専用品の指定がないトラップなら、固定バンドが付くSANEI PH554FSAがおすすめです。31・36・37mmの穴へは使えず、専用品が指定されているトラップにも置き換えられません。

ミヤコ 洗濯機パン用マルチエルボ Z44ME ホワイト

Amazonで見る楽天市場で見る

SANEI(サンエイ) 洗濯機排水トラップエルボ 排水ホース接続用 PH554FSA

Amazonで見る楽天市場で見る

取り付け後は少量の排水から漏れを確認

作業前に洗濯機が止まっていることを確かめ、電源プラグを抜いて給水栓を閉めてください。洗濯機を一人で傾けたり持ち上げたりする作業は対象外です。

正しい接続状態では、エルボが排水トラップの差込口へまっすぐ入り、排水ホースも奥まで差し込まれ、付属または指定のバンドで固定されている。

外した目皿や封水筒は、説明書どおりの位置が正しい状態です。取り付け前の確認項目は、トラップ内の水と、ホースが折れたり洗濯機の脚で踏まれたりしない位置の2点となる。

取り付け後に少量の排水を流すと、エルボ周りとホースの接続部にあるにじみを見つけられます。にじみやあふれがなければ通常の排水量でも確かめ、強い臭いが残る時は洗濯機を止めてください。

緩みや床下の漏れは管理会社・業者へ相談

排水トラップの型番が分からず、差込口も31mmか32mmか判断できない時は、購入段階ではありません。エルボが緩い、奥まで入らない、斜めになる状態では使用できない。

フランジやトラップ本体が緩んだ、部品に割れや変形がある、防水パンの下から水が出る場合は、設備業者へ依頼する範囲です。正しいエルボを付けても排水が逆流する、流れが極端に遅い、強い臭いが消えない状態は、洗濯機の使用停止条件となる。

賃貸で設備側部品を手配する窓口は、管理会社や貸主です。持ち家の相談先は洗濯機の設置業者や水道設備業者で、接続部を見るために重い洗濯機を一人で持ち上げる作業も依頼範囲となる。

まとめ｜必要なのはトラップ型番と差込径

購入前に調べるのは、排水トラップのメーカーと型番です。専用品が見つからない時に必要になるのは、エルボを受ける穴の内径を1mm単位で測った値です。

ミヤコZ44MEは31・32・36mmに対応しますが、一部のメーカーには合わない場合がある。SANEI PH554FSAは32mmで専用品の指定がない場合に使う製品で、31・36・37mmの穴へは取り付けられません。

取り付け条件は、Oリングやアダプター、バンドを説明書と同じ構成にし、少量の排水から漏れを確かめるところまでです。エルボが緩い、防水パンの下から水が出る、排水や臭いの異常が残る時は使用を止め、管理会社や水道設備業者へ相談しましょう。

洗濯機防水パンのエルボでよくある質問

縦と横で差込口の内径が違う場合、近いサイズのエルボを買ってもいいですか？

測定値がそろわない状態では購入しません。汚れを落として測り直しても差が残る場合は、差込口の変形や測定位置のずれを確認し、写真と測定値をメーカーへ送る照会が必要です。

専用エルボが廃番なら、同じ差込径のマルチエルボへ交換できますか？

差込径が同じという理由だけでは交換できない。メーカーによる後継品と適合するマルチエルボの有無の確認が必要で、対応品がなければ排水トラップの交換を設備業者へ相談する段階です。

洗濯機の排水ホースが長すぎる場合、切ってからエルボへつないでもいいですか？

排水ホースを切ってよいかは洗濯機の機種によって異なります。自己判断で切らず、本体の取扱説明書で長さと取り回しの条件を確認し、折れや上り勾配を避けて収められない場合は設置業者へ依頼してください。
