高電圧差動プローブ おすすめ5選

高電圧差動プローブを選ぶときは、測定したい電圧やオシロスコープとの組み合わせを考えると、どれが合うか迷いますよね。

差動電圧のレンジや減衰比は機種ごとに異なるため、信号に合った測定範囲を確認しておきたいところです。

今回は、差動電圧の条件を見比べられる5機種をご紹介します。

商品名	差動測定電圧の最大値（メーカー記載・条件付き）	参考価格（2026-10-09時点）
Micsig DP3000	3000V（1000X、DC+AC PK）	43,751円
Micsig DP20003	5600V（2000X、DC+AC PK）	48,577円
PINTECH PT-8001	AC：最大700V p-p、DC：最大350V	83,504円
PINTECH N1008B	800V p-p（100X、テスト電圧）	104,500円
RIGOL RP1025D	≤1400Vpp（X200、DC+AC peak-to-peak）、約500VrmsまたはDC	81,840円

Micsig DP3000

高電圧絶縁測定やフローティング測定で、DC+AC PKの最大差動電圧が3,000V（1000X）までの信号を扱う方には、Micsig DP3000がおすすめです。電圧レンジは300V（100X）と3,000V（1000X）の2段階で、帯域幅は100MHzです。

標準BNCでオシロスコープに接続できます。接続先のオシロスコープはプローブ以上の帯域幅が必要で、チャンネル入力インピーダンスは1MΩにし、接地してください。

メーカー規格上のDPシリーズ標準付属品には、本体1台、ワニ口クリップ1ペア、入力延長ケーブル1ペア、電源アダプター1個、BNC出力線1本が記載されています。電源はDC 5Vです。延長リードを使う場合は、ノイズを抑えるためにリードを撚り合わせ、入力周波数を5MHz以下にしてください。

多くの電源用途でFETのスイッチング周波数を測るときは、5MHz帯域制限を利用できます。この帯域制限で、高周波ノイズや干渉を効果的に除去できます。

使用時はケースを開けず、可燃性・爆発性の環境を避けてください。測定中は露出した金属部に触れず、レンジ超過時は電源と回路を直ちに切り離してください。レンジ超過は、LEDの点滅とブザー音で知らされます。

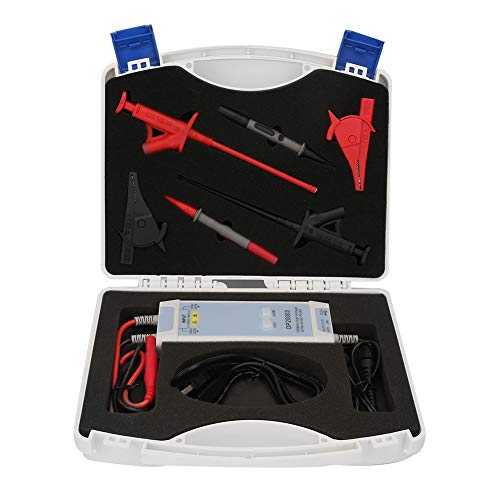

Micsig DP20003

DP20003の最大差動テスト電圧（DC+AC PK）は、2000X時に5600Vです。使用するオシロスコープには、少なくとも100MHzの帯域幅が必要です。高電圧差動信号を単端の低電圧信号に変換し、オシロスコープに表示できます。

プローブまたは使用するアクセサリーの定格電圧を超える電位は加えないでください。必要な場合は接続する計測器を適切に接地し、オーバーレンジ時はプローブの電源と信号入力を直ちに切り離してください。

なお、DP20003は旧モデルで、DP3000へ更新されています。注文時は新しい型番をお使いください。

PINTECH PT-8001

測定対象の電圧が最大測定電圧のAC 700V p-p・DC 350V以内で、差動信号をオシロスコープで確認したい方には、PINTECH PT-8001がおすすめです。減衰比はX10とX100で、差動テスト電圧Vp-pはそれぞれ70Vと700Vです。

帯域幅は25MHzです。標準BNCインターフェースで各社のオシロスコープに接続でき、接続先の入力インピーダンスは1MΩです。

電源にはバッテリーまたは電源アダプターを使えます。

PINTECH N1008B

100X時に800Vp-pの差動テスト電圧を扱う方には、PINTECH N1008Bがおすすめです。Nシリーズは、スイッチング電源やインバーターなどの電力機器の開発・調整・修理に使われます。

減衰比は10Xと100Xです。10X時のテスト電圧は80V p-p、帯域幅はDC-50MHzで、100X時は800V p-p、DC-100MHzです。測定電圧に応じて減衰比を選べます。

標準BNCインターフェースでオシロスコープに接続でき、接続先の入力インピーダンスは1MΩです。

メーカー規格上のNシリーズ標準梱包には、本体1台、BP-368Nプローブフック1対、6Vアダプター1個、説明書1部、合格証1部が含まれます。フックで測定点に接続し、アダプターから給電できます。

湿気のある環境や爆発リスクのある場所では使わないでください。入力線を延長するとノイズが増えるので、できるだけ延長しないでください。電圧レンジを超えると、プローブが損傷する可能性があります。

RIGOL RP1025D

RIGOLのオシロスコープで高電圧差動信号を測り、X200時の入力が≤1400 Vpp（約500 VrmsまたはDC）の範囲に収まる方には、RP1025Dがおすすめです。高い差動電圧をオシロスコープ表示用の低電圧に変換し、RIGOLの全シリーズに接続できます。

減衰比はX20・X50・X200です。オシロスコープ入力が1MΩの場合の入力範囲は、各レンジで順に≤140Vpp（約50VrmsまたはDC）、≤350Vpp（約125VrmsまたはDC）、≤1400Vpp（約500VrmsまたはDC）です。入力を50Ωに設定すると、減衰比は1MΩ時の2倍になります。

入力端子の対地電圧は240 Vrmsが上限です。使用にはRIGOLが認めた指定品の外部9V DC電源が必要で、使用環境は屋内です。湿った環境や爆発性雰囲気では使えません。

メーカー規格上の標準付属品には、仕向国の規格に適合するAC電源アダプター1個、Dual-BNC同軸ケーブル1本、デュアルバナナプラグ・シリコンケーブルの赤1本・黒1本、ICクリップとワニ口クリップの赤黒各1個が記載されています。プローブフックはランダムに発送されます。

条件に合わせて選ぶ

• 高電圧絶縁測定やフローティング測定で、最大差動電圧3,000V（1000X）まで扱う人
  • Micsig DP3000
• 2000Xで最大差動テスト電圧5,600Vを扱う人
  • Micsig DP20003
• AC 700V p-p・DC 350V以内で差動測定する人
  • PINTECH PT-8001
• スイッチング電源やインバーターなどの電力機器を開発・調整・修理する人
  • PINTECH N1008B
• X20・X50・X200の減衰比を使いたい人
  • RIGOL RP1025D

N1008Bの800Vp-pは直流入力上限ではありません

PINTECH N1008Bの800Vp-pは100X時のテスト電圧で、直流入力電圧は100Xで400Vです。800Vp-pを、そのまま800Vの直流入力に対応する値として読むことはできません。

直流測定が目的なら、対象電圧が400V以内かどうかが選ぶ際の分かれ目です。
