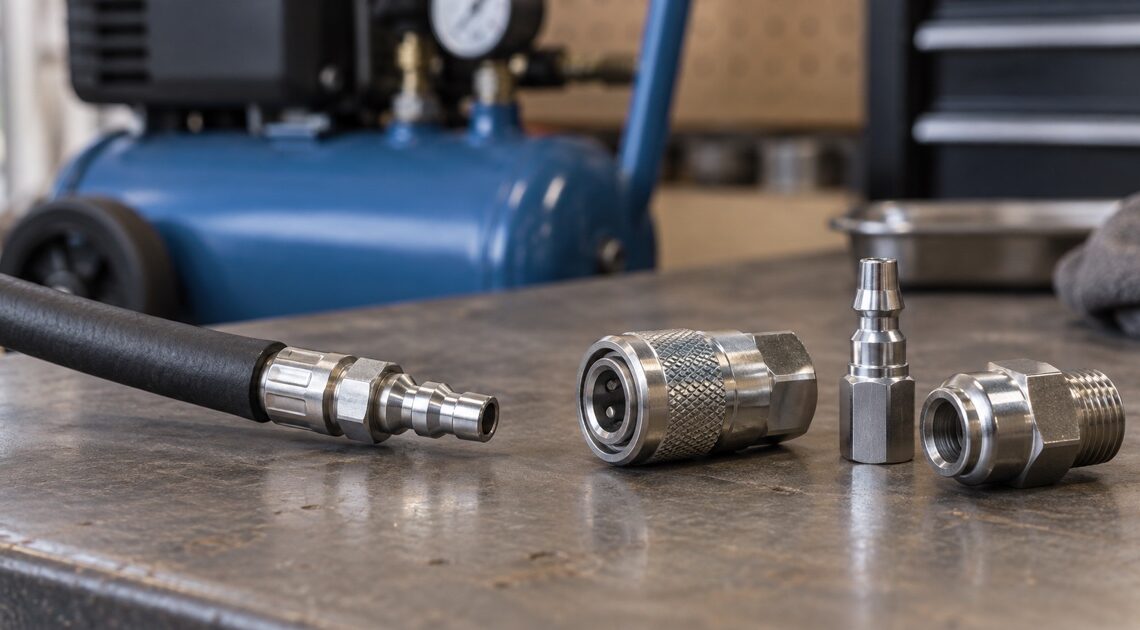

エアコンプレッサーのエアカプラー交換品｜ねじ規格・形状・ホース内径別に紹介

オフ投稿者: せせら編集部

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

割引中の商品を今すぐチェック

「1/4」と書かれたエアカプラーでも、ねじや差し込み口の形が違うため、どれが合うのか迷いますよね。

同じ20型でも、プラグかソケットか、取付部がおねじかめねじかで購入品が変わるんです。

Rはテーパーおねじ、Rcはテーパーめねじ、Gは平行ねじを表します。

そこで、ねじ規格やホース寸法ごとのおすすめを一覧にまとめました。

条件別おすすめ

接続条件	おすすめ商品
Rc1/4めねじ＋プラグ	日東工器ハイカプラ 20PM
Rc1/4めねじ＋ソケット	日東工器ハイカプラ 20SM
R1/4おねじ＋プラグ	日東工器ハイカプラ 20PF
R1/4おねじ＋ソケット	日東工器ハイカプラ 20SF
G1/4おねじ＋プラグ	日東工器ハイカプラ 20PFF
内径5〜5.5×外径8mm	ムークエアーカプラー SP＋PP20
内径6.5×外径10mm	ムークエアーカプラー SP＋PP30
内径8×外径12mm	ムークエアーカプラー SP＋PP40

日東工器20PM

Rc1/4めねじにプラグを付けるなら、20PMがおすすめです。

取付部はR1/4おねじで、最高使用圧力は1.5MPa。ソケットが必要なら20SMが対応品です。

Rc1/4めねじ用の20PMはこちらです。

日東工器ハイカプラ 20PM

Amazonで見る楽天市場で見る

日東工器20SM

20SMは、Rc1/4めねじにソケットを付ける商品です。

取付部はR1/4おねじで、最高使用圧力は1.5MPa。プラグが必要なら20PMがおすすめです。

20SMの購入先はこちらです。

日東工器ハイカプラ 20SM

Amazonで見る楽天市場で見る

日東工器20PF

R1/4おねじにプラグを付けるなら、20PFがおすすめです。

部品側はRc1/4めねじで、最高使用圧力は1.5MPa。「おねじ取付用」は、接続相手がおねじという意味です。

R1/4おねじ用の20PFはこちらです。

日東工器ハイカプラ 20PF

Amazonで見る楽天市場で見る

日東工器20SF

20SFは、R1/4おねじにソケットを付ける商品です。

部品側はRc1/4めねじで、最高使用圧力は1.5MPa。プラグが必要なら20PFがおすすめです。

20SFの購入先はこちらです。

日東工器ハイカプラ 20SF

Amazonで見る楽天市場で見る

日東工器20PFF

G1/4おねじに20型プラグを付けるなら、20PFFがおすすめです。

取付部はG1/4平行めねじで、最高使用圧力は1.5MPa。RやRcとは密封方法が異なり、機器指定のパッキンが必要です。

G1/4おねじ用の20PFFはこちらです。

日東工器ハイカプラ 20PFF

Amazonで見る楽天市場で見る

ムークのホース用

ホース寸法	入数	購入商品
内径5〜5.5×外径8mm	3組	ムークエアーカプラー SP＋PP20
内径6.5×外径10mm	3組	ムークエアーカプラー SP＋PP30
内径8×外径12mm	3組	ムークエアーカプラー SP＋PP40

3種類ともナットで固定するウレタンホース用で、最高使用圧力は1.5MPaです。

20・30・40は、この商品ではホース寸法を区別する記号になっています。

タケノコとホースバンドで固定するホースには、ホース用ニップルがおすすめです。

ムークエアーカプラー SP＋PP20

Amazonで見る楽天市場で見る

主要仕様の比較

比較項目	日東工器ハイカプラ 20PM	日東工器ハイカプラ 20SM	日東工器ハイカプラ 20PF	日東工器ハイカプラ 20SF	日東工器ハイカプラ 20PFF	ムークエアーカプラー SP＋PP30
部品種別	プラグ	ソケット	プラグ	ソケット	プラグ	プラグ＋ソケット
取付部	R1/4おねじ	R1/4おねじ	Rc1/4めねじ	Rc1/4めねじ	G1/4平行めねじ	ナット式
接続先	Rc1/4めねじ	Rc1/4めねじ	R1/4おねじ	R1/4おねじ	G1/4おねじ	内径6.5×外径10mm
最高使用圧力	1.5MPa	1.5MPa	1.5MPa	1.5MPa	1.5MPa	1.5MPa
主な材質	鋼鉄	鋼鉄	鋼鉄	鋼鉄	鋼鉄	鋼鉄
セット内容	1個	1個	1個	1個	1個	3組
