屋外配線の保護チューブ交換｜内径別おすすめとスリットの選び方

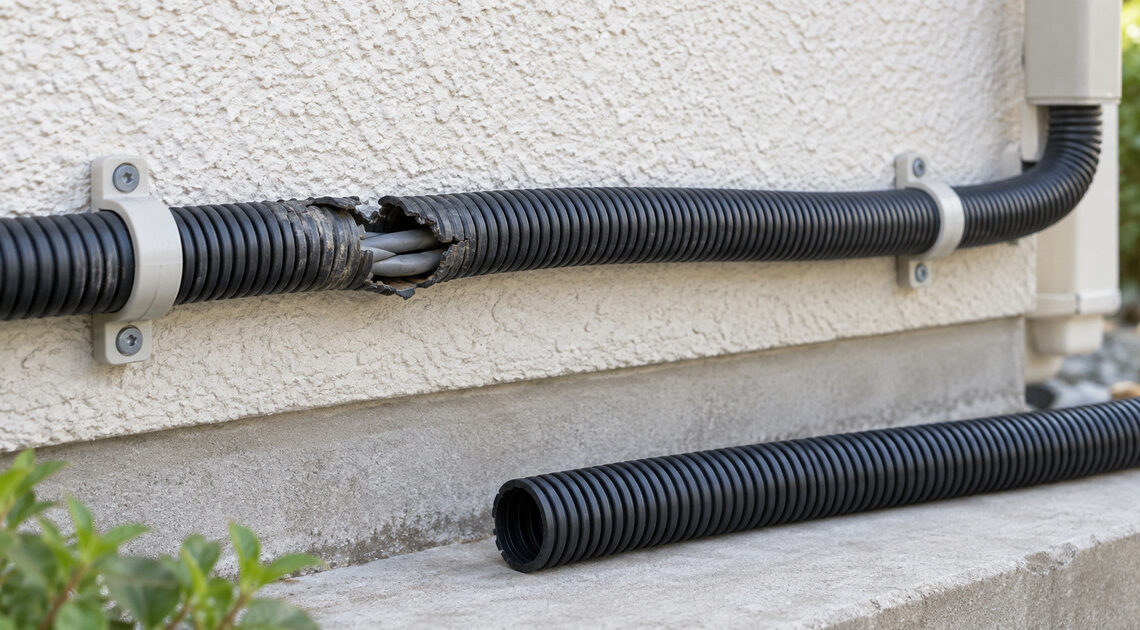

屋外の保護チューブが割れると、配線が日光や摩擦の影響を受けやすくなります。どれに交換すべきか迷いますよね。

黒いチューブなら何でもよいわけではありません。屋外用の明記と内径が大切なんです。

既設配線にはスリット入りが便利でしょう。配線束より内径が1～2mm大きい商品がおすすめです。

内径や分割構造、耐候性から、条件に合う商品を一覧にまとめてみました。

条件別おすすめ早見表

配線束の太さ	おすすめ商品	取り外し可否	内径	おすすめの理由
4.4mm以下	日機 NCT-05NY	外せない	5.4mm	細い既設配線向け
4.5～6.4mm	日機 NCT-07NY	外せない	7.4mm	細径で余裕を確保
6.5～12.2mm	日機 NCT-13NY	外せない	13.2mm	中細径の配線束向け
12.3～16mm	TRUSCO CTSW20-10	外せない	17mm	中径を後付けで保護
16.1～18.3mm	日機 NCT-19NY	外せない	19.3mm	細かな内径設定
18.4～23mm	TRUSCO CTSW26-10	外せない	24mm	太めの配線束向け
23.1～31mm	TRUSCO CTSW33-10	外せない	32mm	複数本の太い束向け
31.1～41mm	TRUSCO CTSW45-10	外せない	42mm	大径の配線束向け
11mm以下	日機 N-GPA-11	端から通せる	12mm	切れ目のない構造
15.2mm以下	日機 N-GPA-16	端から通せる	16.2mm	中径の無分割タイプ

日機の屋外用スリット

細い既設配線には、耐候性に優れたナイロン製の日機 NCT-NYがおすすめです。

内径は5.4・7.4・13.2・19.3・22.1mmで、どの商品も長さは10mです。

スリットから水が入るため、防水管の代わりにはなりません。使用温度は−10～100℃となっています。

TRUSCO屋外用

TRUSCO CTSWは、内径17mm以上の太い既設配線に向いています。

内径は17・24・32・42mmです。長さは10mで、難燃性ポリエチレンが使われています。

使用温度は−40～50℃で、難燃性はUL94 V-2です。細い配線には内径が大きすぎるでしょう。

日機のスリットなし

切れ目のない管が必要なら、ナイロン製の日機 N-GPAがおすすめです。

内径は6.8・9.6・12.0・16.2mmで、商品の長さは10mとなっています。

横からはかぶせられず、太いコネクタ付き配線には不向きです。専用グランドには適合寸法があります。

3系列の主な仕様を比較表にまとめました。

主要仕様を比較

比較項目	日機 NCT-NY	TRUSCO CTSW	日機 N-GPA
構造	スリット入り	スリット入り	スリットなし
内径展開	5.4～25.1mm	17～42mm	6.8～47mm
材質	ナイロン	難燃性ポリエチレン	ナイロン
紹介品の長さ	10m	10m	10m
屋外適性	○	○	○
使用温度	−10～100℃	−40～50℃	−10～100℃
難燃性	記載なし	UL94 V-2	UL1696 VW-1
対応規格	RoHS・REACH	RoHS	RoHS・REACH
既設配線への後付け	○	○	×
防水構造	×	×	×
主な対象	細径～中径	中径～大径	端から通せる配線

よくある質問

屋内用のケーブルも、屋外用チューブで覆えば屋外で使えますか？

屋外では使えません。保護チューブで覆っても、屋内用ケーブルが屋外対応に変わることはないんです。

屋外で使えないケーブルは今回の候補から外れ、ケーブル自体の交換が必要になります。

購入結論

• 建物の固定配線に使うPF管は、後付け保護チューブとは用途が異なる

細かな内径から合わせるなら日機 NCT-NY、内径17mm以上の太い配線にはTRUSCO CTSWがおすすめです。

切れ目のない構造が必要で、配線を端から通せる場合には、日機 N-GPAが適しています。

配線束より1～2mm大きい実内径の商品なら、配線の太さに合います。

被覆が傷んだ配線や切断・接続を伴う固定配線は、電気工事店への依頼が必要です。
