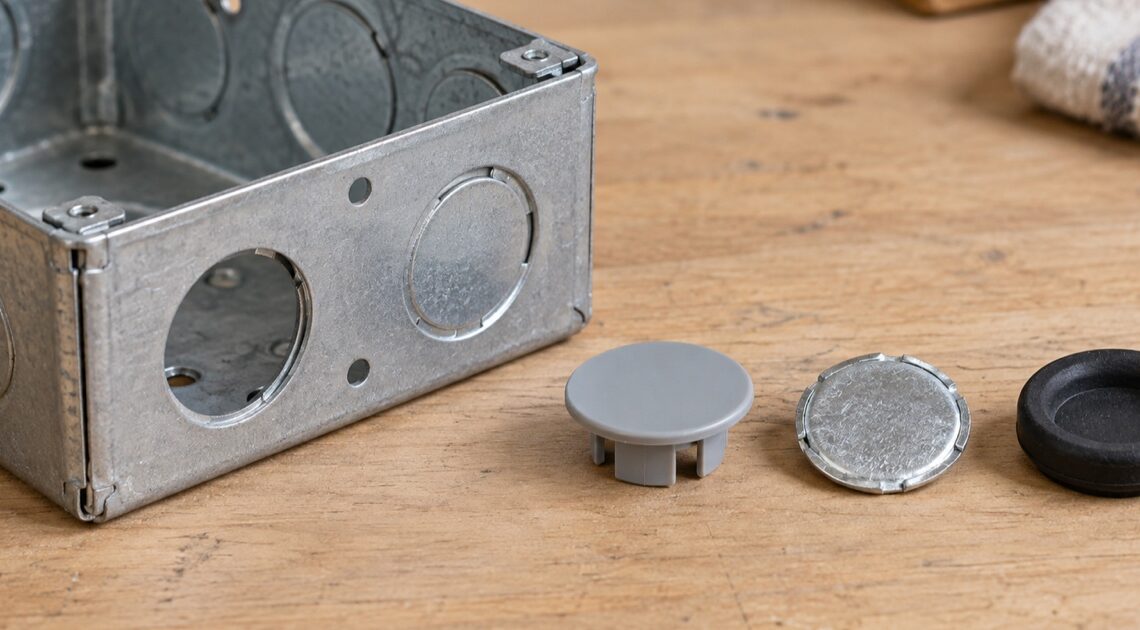

配線ボックスのノックアウトキャップおすすめ｜穴径・板厚・形状別に選ぶ

オフ投稿者: せせら編集部

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

Amazonタイムセール開催中！

配線ボックスの未使用穴を塞ぎたいのに、商品名の数字と実際の穴径が一致しないと迷いますよね。

「22」や「1/2インチ」は、実際の穴径ではなく、電線管の呼び寸法を示すことがあります。

φ27mmなら未来工業NC-22系、φ34mmならNC-28系です。将来通線する穴には膜付品が向いています。

この記事では、穴径やパネル厚、穴の使い道に合う商品を一覧にまとめました。

条件別おすすめ早見表

穴と用途	対応規格	おすすめ商品	選定条件
未使用の丸穴	穴径φ27mm	未来工業ノックキャップ NC-22J	完全に塞ぐ
未使用の丸穴	穴径φ34mm	未来工業ノックキャップ NC-28	完全に塞ぐ
未使用の丸穴	穴径φ22mm・板厚0.8～2.0mm	テクノベインズホールプラグ HPA220APK	TPE製・2個入り
将来通線する穴	SG-20Aの適合寸法	和気産業膜付グロメット SG-20A	EPDM製・4個入り
難燃性が必要な穴	42Aの適合寸法・板厚別	タキゲン難燃性膜付グロメット C-30-SG-42A-EP-UL	70℃まで・UL94 V-0

穴径φ27mmならNC-22系、φ34mmならNC-28系です。どちらも樹脂製で、未使用穴を完全に塞ぎます。

NC-22Jはベージュ、NC-22はグレーです。末尾によって色が変わるんです。

販売数量の記載がない商品ページでは必要数が決まりません。数量が明記された商品が購入対象です。

穴径φ22mm、板厚0.8～2.0mmならHPA220APKです。柔軟な樹脂（TPE）製で、2個入っています。

燃えにくさの規格はUL94 HBです。φ27mmやφ34mmのノックアウトには寸法が合いません。

テクノベインズホールプラグ HPA220APK

今は穴を塞ぎ、後から通線するなら、和気産業の膜付グロメットです。

耐候性のある合成ゴム（EPDM）製です。SG-20Aは4個、SG-28Aは2個、SG-42Aは1個入りです。

穴径と板厚の記載がない販売品では適合が決まりません。適合寸法が明記された商品が購入対象です。

和気産業膜付グロメット SG-20A

配分電盤や制御盤で燃えにくさを重視するなら、タキゲンの難燃性膜付グロメットです。

C-30-SG-42A-EP-ULは、燃えにくさの規格でUL94 V-0に該当します。使用周囲温度は70℃までです。

非移行性ゴム製で、同じ42Aでも適用板厚が分かれます。各商品の違いを次の表にまとめました。

タキゲン難燃性膜付グロメット C-30-SG-42A-EP-UL

比較項目	未来工業ノックキャップ NC-22J	未来工業ノックキャップ NC-28	テクノベインズホールプラグ HPA220APK	和気産業膜付グロメット SG-20A	タキゲン難燃性膜付グロメット C-30-SG-42A-EP-UL
穴の状態	未使用	未使用	未使用	未使用・将来通線	未使用・将来通線
対応規格	穴径φ27mm	穴径φ34mm	穴径φ22mm	SG-20Aの適合寸法	42Aの適合寸法
適用板厚	記載なし	記載なし	0.8～2.0mm	販売品に未掲載	商品ごとに異なる
形状	完全穴塞ぎ	完全穴塞ぎ	完全穴塞ぎ	膜付き	膜付き
材質	樹脂	樹脂	TPE	EPDM	難燃ゴム
難燃情報	記載なし	記載なし	UL94 HB	記載なし	UL94 V-0
セット内容	販売店による	販売店による	2個	4個	1個
主な弱点	数量に注意	数量に注意	穴径φ22mm専用	寸法情報が不足	板厚別に分かれる
購入条件	ノック径φ27mm	ノック径φ34mm	穴径と板厚	型番別寸法	穴径と板厚
