ラチェットハンドルが空回りしたり、送りが引っかかったりすると、本体ごと買い替える前に内部だけ直せないか気になりますよね。リペアキットは、ギアや爪、ばねなどヘッド内部の補修部品をまとめたセットですが、ソケットを差し込む四角部分の大きさである「差込角」とギアの歯数が同じでも、それだけでは適合しません。

必要なのは、メーカー名、本体の末尾記号まで含む完全な品番、メーカー公式の適用表にある指定キット品番の照合です。

空回りや切替不良が出たラチェットハンドルは使用を止める

空回りする、送りが引っかかる、切替レバーがうまく動かないといった症状が出たら、いったん使用を止めてください。力をかけたときに内部の歯がかみ合わず滑る「歯飛び」も、そのまま締め付けや緩め作業を続けない症状です。

ソケットを外した状態で、ヘッド本体、カバー、ねじの周り、ハンドルに割れ・欠け・変形がないかを外側から確かめてください。ひとつでも見つかったら、分解も再使用もしないでください。

差込角が同じでもリペアキットは共通ではない

代表的な差込角は6.3mm、9.5mm、12.7mmで、メーカーによって6.3sq.、9.5sq.、12.7sq.と表記されます。sq.が示すのも差込角なので、キットの範囲は絞れても、メーカーや内部の作りが違えば共通には使えません。

その先では、メーカーと本体の末尾記号まで含む完全な品番を照合し、ギアや切替機構が入る先端部分の形である「ヘッド構造」、内部ギア一周にある歯の数、モデル変更前後の製造世代も一致しているか確認してください。

最後に、メーカー公式の適用表で、本体品番に指定されたキット品番と一致していることまで確かめてください。

適合の起点はラチェットハンドルの完全な本体品番

本体品番は、手元のラチェットハンドルを特定する文字と数字の組み合わせです。ハンドルやヘッドの刻印を確かめ、見つからない時は箱、購入履歴、取扱説明書に記載されたメーカー名と品番を確認してください。

品番の末尾に付くA、X、F、L、Sなどの記号も省略できず、末尾記号が違えば別仕様や別世代として扱われ、指定される内部部品が変わる場合があります。

メーカーが本体品番と指定キットの対応を示す一覧が「適用表」です。刻印が読めない、適用表に本体品番がない、旧型か現行型か分からない場合は、リペアキットを買わないでください。

その場合は、本体全体と刻印部分の写真、分かる範囲の購入時期を添えて、メーカーか販売店へ問い合わせてください。

ヘッド構造・歯数・世代でリペアキットが分かれる

ラチェットハンドルは、先端の形や動き方によって内部部品も変わり、代表的なヘッド構造は次のとおりです。

• 標準：ヘッドと柄が固定された一般的な形
• コンパクト：狭い場所に入れやすい小型ヘッド
• スイベル：ヘッドが首振りする式
• フレックス：ヘッドに対して柄の角度を変えられる式
• プッシュボタン：ボタンでソケットを外す式

ヘッド内部で回転する歯車が「ギア」、その歯にかかって逆回転を止める小部品が「爪」で、形や位置はヘッド構造ごとに異なるため、差込角が同じでもキットは共通には使えません。

歯数はギア一周に並ぶ歯の数で、36枚、72枚、90枚などがあり、ギアと爪の組み合わせが変わるため、同じ差込角でも歯数まで確認してください。

モデル変更では、見た目や差込角がほぼ同じでも内部機構が変わることがあります。旧型と現行型で同じキットを使えると決めつけないでください。

リペアキット品番はメーカー公式の適用表で決まる

メーカー公式の適用表では、本体品番ごとに使えるリペアキットが指定されています。差込角や見た目が近い別機種に置き換えず、製品ページ、現行カタログ、取扱説明書で本体品番とキット品番が完全一致する組み合わせだけを使ってください。

KTCのリペアキットはヘッドと歯数で別

KTCの差込角9.5mm用には、標準36枚歯、90枚歯、コンパクト、スイベル72枚歯の別キットがあり、手元の本体品番が表の対応本体と末尾まで一致する場合だけ対象です。

BR390-Kを使えるのは、手元の本体品番がメーカー公式の適用表に完全一致する場合だけです。同じ差込角9.5mmでも旧BR3Eシリーズには使えず、公式適用を確認できなければ購入を保留してください。スイベル式は本体側も摩耗するため、BRSW3-Kを替えても直らない場合があります。

KTC ラチェットヘッドリペアキット BR3E-K

Amazonで見る楽天市場で見る

KTC BR390用ヘッドリペアキット BR390-K

Amazonで見る楽天市場で見る

TONEは差込角と本体品番でキットが違う

TONEの72枚歯ラチェットでも、差込角9.5mmと12.7mmで指定キットは別です。同じシリーズ名に見えても、本体品番の末尾まで対応を確かめてください。

TONEには同じ差込角9.5mm用でも、フレックスやコンパクトなど別ヘッド用のキットがあります。一般ユーザーには修理が難しい場合もあるため、購入前に手元機種の取扱説明書と作業手順も確かめてください。

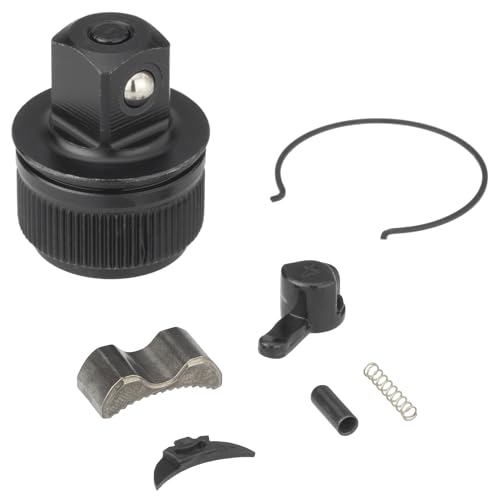

TONE ラチェットハンドル用リペアキット RK-RH3H

Amazonで見る楽天市場で見る

TONE ラチェットハンドル用リペアキット RK-RH4H

Amazonで見る楽天市場で見る

Ko-kenのリペアキットはモデル変更前後で分かれる

Ko-kenの2020年モデル変更資料ではZ-EALの3725Z系が36枚歯から72枚歯へ変更され、2022年カタログには3725RK、2025-26年カタログのプッシュボタン式3725ZB系には別品番3725BRKが示されています。

このため、ベースの品番や差込角が近くても、歯数・製造世代・プッシュボタンの有無まで一致しているか確認してください。3725RKは通販の商品情報に本体品番の表記揺れ・誤記らしき箇所があるため、現行の公式適用表で本体品番とキット品番の一致を確認できるまで購入しないでください。

清掃・潤滑で戻る症状とリペアキット交換の境目

ラチェットの動きが渋い、戻りが遅いだけなら、砂やほこり、水分、さび、潤滑不足が原因のことがあり、手元の本体品番に合う取扱説明書に従った清掃・潤滑で改善する場合があります。

清掃や潤滑に使う油脂の種類と量は、機種ごとの指定どおりにしてください。別のラチェットで使ったグリスや油を、手元の機種へそのまま使わないでください。

送りで空転する、負荷をかけると歯飛びする、ギアや爪、切替レバーが損傷している場合は、適合するリペアキットまたはメーカー修理の対象です。清掃や潤滑だけで使い続けず、本体品番に対して公式に指定されたキットと作業手順があるかを確かめてください。

ラチェットハンドル用リペアキット交換の停止条件

本体品番を読み取れない、指定キットとの一致を確かめられない、メーカー公式の分解・組立手順が見つからない場合は、自分で分解しないでください。販売店やメーカーへ修理を依頼する段階です。

ヘッドを開けると、ばね、ボール、ブッシュ、ピン、止め輪などの小さな部品が飛び出すことがあります。保護手袋を使い、部品を受けられる明るい作業面を確保してください。メーカーが指定する工具を用意できない場合は、分解せずメーカーへ修理を依頼してください。

ヘッド本体、カバー、ねじ座、ハンドルに割れ、欠け、変形、著しい摩耗や腐食があれば、内部部品だけを替えて再使用する状態ではありません。メーカーの点検を受けるか、ラチェットハンドル本体を交換してください。

リペアキット交換後に異常が残る場合も、使用を中止してください。

トルクレンチのキット交換はメーカー指定機種だけ

トルクレンチは締付けトルクを測る精密工具ですが、リペアキット交換が一律に禁止されているわけではありません。対象は、メーカー公式の適用表で本体品番が末尾まで完全一致し、交換後の校正・調整に関する指示まで確かめられる機種だけで、校正は締付け精度が合っているかを検査し、必要に応じて調整する作業です。

同じ差込角や似たヘッド形状を理由に、通常のラチェットハンドル用キットをトルクレンチへ流用しないでください。適用する本体品番、交換手順、交換後の校正・調整のいずれかを確かめられないトルクレンチは、メーカーの修理・校正サービスの対象です。

リペアキット交換後の切替・かみ合い・ソケット保持

組み付け後は、本体品番と使用したキットがメーカー公式の適用表で一致しているかをもう一度確かめてください。続けて、力をかけない状態で切替レバーを左右へ動かし、それぞれの回転方向でギアと爪がかみ合うかを確認し、空転、歯飛び、異音、がたつきがあれば負荷確認へ進まないでください。

かみ合いに異常がなければ、差込角に合うソケットを取り付けて軽く引くと、保持できているかが分かります。プッシュボタンなどのリリース機構がある機種は、取扱説明書どおりに操作してソケットが外れ、再び確実に保持されることまで確認してください。

どこか一つでも異常が残る場合は、高い荷重をかけずに使用を中止してください。本体品番、キットの適用、部品の向きと組付け順を公式手順で見直して再組立しても直らなければ、メーカー修理が必要です。

まとめ｜リペアキットは本体品番と公式適用で決める

ラチェットハンドル用リペアキットは、手元の本体品番とメーカー公式の適用が一致する機種別の補修部品です。メーカーや同じ差込角の機種へ広く使える一般互換品ではないため、差込角だけで選ばないでください。

確認する順番は、①メーカーと本体品番を末尾記号まで確かめる、②差込角を確かめる、③ヘッド構造・歯数・製造世代を照合する、④公式適用表で指定キット品番を決める、⑤交換後に切替・かみ合い・ソケット保持を無負荷で点検する、の5段階です。途中で一致しない項目があれば、見た目の近いキットへ置き換えないでください。

KTCの差込角9.5mm・標準36枚歯のBR3E系にはBR3E-K、差込角9.5mm・90枚歯のBR390系にはBR390-Kが対応します。BR390-Kを旧BR3E系へ使わないでください。

TONEの差込角9.5mm・72枚歯のRH3H系を補修するならRK-RH3H、差込角12.7mm・72枚歯のRH4H系ならRK-RH4Hが対応します。同じシリーズに見えても差込角と本体品番が違えば別キットなので、公式適用表にある組み合わせだけを使ってください。

ラチェットハンドルのリペアキットでよくある質問

本体に3/8とだけ書かれている場合、9.5mm用のリペアキットを使えますか？

3/8はおおよそ9.5mmの差込角を示しますが、それだけでリペアキットは決まりません。メーカー名、本体の完全な品番、ヘッド構造、歯数、世代を確認し、メーカー公式の適用表で指定されたキットだけを使ってください。

KTCの6.3sq.・BR2E系にBR3E-Kは使えますか？

使えません。KTCの公式適用例では、BR2E、BR2L、BR2S、BR2F、BR2FL、BR2FSにはBR2E-Kが指定され、BR3E-Kは差込角9.5sq.のBR3E系用です。手元の完全な本体品番がBR2E-Kの適用表に一致することを確認してください。

手動ラチェット用のリペアキットを、電動ラチェットやエアラチェットへ流用できますか？

同じ差込角でも流用しないでください。本文で確認した適合は手動ラチェットハンドル用に限られ、電動・エア式の適合根拠にはなりません。各工具の完全な本体品番に対するメーカー公式の補修部品と修理手順を確認できなければ、分解や購入へ進まないでください。
