VE管チーズの交換品を比較｜呼び径・分岐形状別の対応早見表

VE管のチーズは見た目が似ているため、どれが交換品なのか迷いますよね。呼び径の推測だけでは商品を特定できません。

同じ太さのT字分岐にはJ管チーズを使います。管の外径によって対応する呼び径が決まる仕組みです。

後付けカバーや通信線向けの分岐部材は、J管チーズとは形も用途も異なります。

呼び径・分岐径・接続方式に合うVE管チーズを、条件別に一覧にしました。

おすすめ早見表

条件・状態	管の実測外径	対応規格	おすすめ商品
VE14の同径分岐	18mm	VE14	未来工業 J管チーズ VET-14J
VE16の同径分岐	22mm	VE16	未来工業 J管チーズ VET-16J
VE22の同径分岐	26mm	VE22	未来工業 J管チーズ VET-22J
VE28の同径分岐	34mm	VE28	未来工業 J管チーズ VET-28LB
VE16のカバー形	22mm	VE16	未来工業 VE管カバーチーズ VEJ-16J
VE22のカバー形	26mm	VE22	未来工業 VE管カバーチーズ VEJ-22J
VE16の大曲げ分岐	22mm	VE16	未来工業 VE管分岐 VEB-16
VE22の大曲げ分岐	26mm	VE22	未来工業 VE管分岐 VEB-22J

VE14用J管チーズ

VET-14系は、外径18mmのVE14を同じ太さで3方向に分岐する場合におすすめです。

ベージュの型番はVET-14J、グレーはVET-14です。販売単位は10個入りで、複数箇所の交換や予備保管に向きます。

枝管だけが細い異径分岐には該当しません。1箇所だけの交換では、部品が余りやすい商品でしょう。

VE16用J管チーズ

外径22mmのVE16には、VET-16系がおすすめです。ベージュの型番はVET-16J、グレーはVET-16となります。

販売単位は10個入りなので、複数箇所の補修や予備保管に向く構成です。

外径22mmの管はVE16に当たります。VE22用のVET-22系とは寸法が異なるため、取り違えられません。

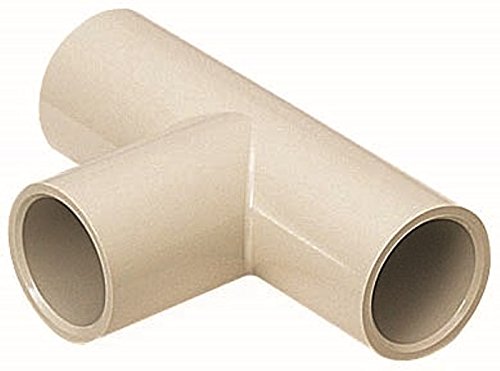

VE22用J管チーズ

VET-22系は、外径26mmのVE22用です。ベージュの型番はVET-22J、グレーはVET-22となっています。

VE16との外径差は4mmですが、両者に互換性はありません。外径26mmの同径分岐に使う商品です。

販売単位は10個入りで、複数箇所の補修や予備保管に向きます。1箇所だけの交換では余ることがあります。

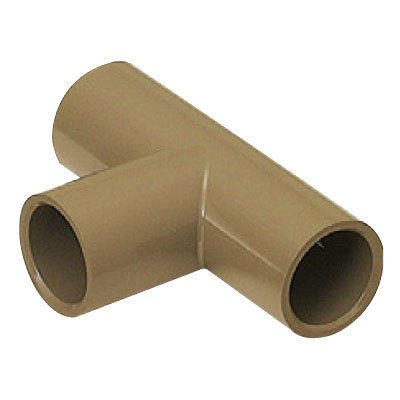

VE28用J管チーズ

外径34mmのVE28には、VET-28系がおすすめです。グレーの型番はVET-28となります。

ライトブラウンの型番はVET-28LBです。販売時の色表記に差がある候補では、この型番が該当します。

単品と10個入りがあり、交換箇所の数で販売単位を分けられます。VE14・16・22用とは寸法が異なる商品です。

J管チーズ比較

4サイズの違いが分かるように、主な仕様を比較表にまとめました。

比較項目	未来工業 J管チーズ VET-14J	未来工業 J管チーズ VET-16J	未来工業 J管チーズ VET-22J	未来工業 J管チーズ VET-28LB
対応規格	VE14	VE16	VE22	VE28
管の外径	18mm	22mm	26mm	34mm
型番系統	VET-14系	VET-16系	VET-22系	VET-28系
寸法L1	72mm	86mm	100mm	116mm
寸法L2	48mm	57mm	66.5mm	78mm
基本色	グレーなど3色	グレーなど3色	グレーなど3色	基本3色と濃色系
販売単位	10個組	10個組	10個組	単品または10個組

別構造ならこの2種

J管チーズとは形が異なる2種類を、既設部品の構造別にまとめています。

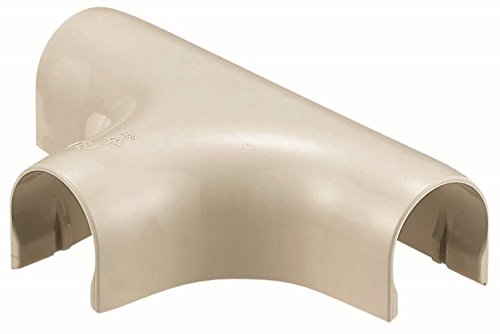

• 分岐部を外側から覆うVE16には未来工業 VE管カバーチーズ VEJ-16J
• 分岐部を外側から覆うVE22には未来工業 VE管カバーチーズ VEJ-22J
• VEJ-22系は枝側のVE16またはPF16に対応
• 大きな曲げが必要なVE16には未来工業 VE管分岐 VEB-16
• 大きな曲げが必要なVE22には未来工業 VE管分岐 VEB-22J
• VEB-16系は曲げ半径75mm以下に対応
• VEB-22系は曲げ半径85mm以下に対応

Q&A

水道用で代用できる？

水道用のVP管・VU管・TS継手は、VE管チーズの代用品にはなりません。VE管の同径分岐には、呼び径に合うVET系が必要です。

購入結論

同じ太さのT字分岐には、管の呼び径に合うVET系がおすすめです。複数箇所の補修には10個入り、VE28の1箇所交換には単品が向きます。

J管チーズと形が違う場合は、VEJ系かVEB系が購入対象です。電線の抜き差しを伴う工事は、有資格者への依頼が必要となります。

• 外径18mmのVE14には未来工業 J管チーズ VET-14J
• 外径22mmのVE16には未来工業 J管チーズ VET-16J
• 外径26mmのVE22には未来工業 J管チーズ VET-22J
• 外径34mmのVE28には未来工業 J管チーズ VET-28LB
