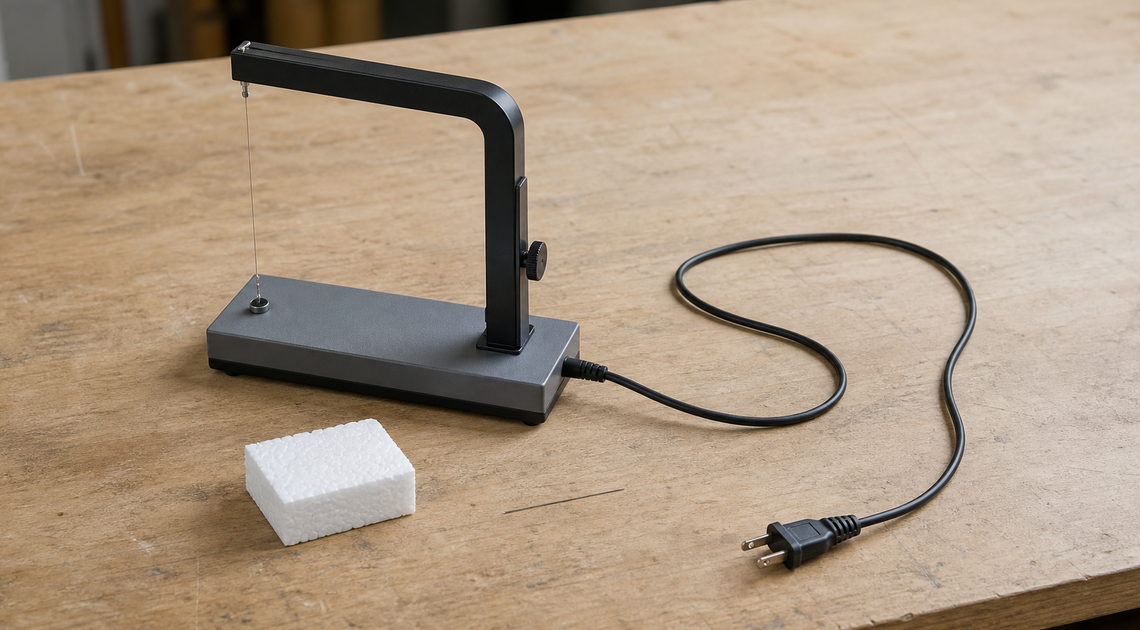

スチロールカッターのニクロム線交換｜線径・長さと対応機種の調べ方

この記事を書いている人（せせら）

普段は個人事業主のプログラマーとして仕事をしています。
個人で作業効率化サービスを運営し、挑戦を続ける人々を静かに応援しています。

ニクロム線が切れたり、たるんで切れなくなったりすると、交換線を探しても太さや長さの違う商品が並び、どれが合うのか迷うものです。古い線と同じくらいに見えても、そのまま使えるとは限りません。

まず、本体のメーカー名と型番、それに対応する純正部品番号を確かめましょう。長さの表示は「巻き全体」「交換線1本」「実際に通電する部分」のどれかを区別し、固定方式の照合も必要です。

ニクロム線交換の前に必要な電源遮断と冷却

断線したニクロム線を見つけても、すぐに指で触らないでください。本体のスイッチを切っただけでは、交換作業の電源遮断として不十分です。

• コンセント式：電源プラグを抜く
• USB式：USBケーブルを電源から外す
• ACアダプター式：アダプターをコンセントから抜く
• 電池式：取扱説明書に従って電池を外す

通電を止めた後も、ニクロム線と周囲には熱が残ります。メーカーが示す冷却時間は機種ごとに異なるため、共通の秒数で済ませず、本体の取扱説明書に従って十分に冷ましましょう。

細い線の先端は指に刺さることがあります。指先へ向けずに扱い、換気ができて、紙や溶剤など燃えやすい物が近くにない場所で作業してください。

本体型番と純正部品番号の見つけ方

交換線を探す前に、本体のメーカー名と型番を控えておきましょう。表示は機種によって、次の場所にあります。

• 本体のグリップ
• 卓上式の台座の裏や側面
• 電池ふたの内側や周辺
• 電源コードにつながる電圧を変える箱（電源トランス）
• 仕様が印字された銘板

純正部品番号は、メーカー公式の商品ページや取扱説明書にある「交換部品」「専用ニクロム線」「ヒーター線の交換」の欄で確認してください。そこに本体型番と組み合わせて載っている番号が、購入時に照合する純正部品番号です。

外観が似ていることや、電池式・卓上式といった方式だけで機種は決められません。伸びたり酸化したりした古い線の太さ・長さだけでも注文しないでください。型番が読めない場合や、線を固定する端子、線を支える腕（アーム）、ばねに破損や変形がある場合は、ニクロム線を買う前にメーカーや販売店へ問い合わせてください。

巻き全長・1本全長・露出長の違い

交換線の商品ページにある1m、290mm、30mは、それぞれ測っている部分が異なります。

goot SC-5APHの1mは巻き全長で、SC-5に取り付ける露出部分は80mmです。1mの線をそのまま弓の間に張らないでください。

PROXXON No.27182の約30m・0.2mmは、Amazonの商品データにある表示です。PROXXON公式ページで確認できるのは、No.27180用の交換品だという対応関係です。本体の切断可能高さや切断可能幅を、交換線の長さと読み替えないでください。

線径と固定方式の見分け方

線径とは、ニクロム線の太さです。メーカー公式の取扱説明書や商品ページに線径が載っている場合だけ、純正部品番号を照合した後の補助情報として扱いましょう。古い線は熱で伸びたり、酸化や摩耗で状態が変わったりするため、実測した太さだけで交換品は決められません。

固定方式は、ニクロム線を本体のどこに、どう止めるかという違いです。次の4方式のうち、どれに当たるかを本体の取扱説明書で確かめましょう。

本体が成形済みフック式なのに、商品が穴通し・巻き付け式であれば、その交換線は適合しません。線径や長さが近くても、本体の取扱説明書と商品説明で固定方式が一致しない場合は、購入しないでください。

関連記事：
・シーラーのヒーター線交換｜溶着・溶断の違いと対応サイズの調べ方

HAKKO・goot・PROXXON・SUREで異なるスチロールカッター交換線の対応機種

同じメーカーのスチロールカッターでも、本体型番が変われば交換部品番号も変わります。現行のメーカー公式ページや取扱説明書で確認できる対応関係は、次のとおりです。

寸法と固定方式、取り違えやすい相手は、続く表で確かめましょう。

HAKKO 250-1と251-01はどちらも線径約0.3mmですが、純正交換品はA1324とA1510に分かれ、互換とは判断できません。

表の「未確認」は、現行の公式ページ本文でその寸法や固定方式を確認できないという意味です。本体の切断可能寸法や、同じメーカーの別機種から数値や取り付け方を推定しないでください。

スチロールカッター用ニクロム線を購入できる条件と見送る条件

交換線を購入できるのは、本体のメーカー名と型番、公式の純正部品番号が一致した場合です。線径・長さ・固定方式は、メーカーが公開している範囲で追加照合しましょう。

Amazonの検索結果には、交換線だけでなく、カッター本体や対応機種のない汎用巻線も混じります。線径や長さが近いという理由だけで、専用品とは書かれていない線を取り付けないでください。

HAKKO 250-1用の純正交換ヒーターA1324

本体銘板がHAKKO 250-1で、メーカー公式の交換部品表でもA1324と照合できる場合だけ、3本入りのA1324が購入対象です。線径は約0.3mm（個体差あり）で、本体の溝とフックへ掛ける形になり、251-01には使えません。

HAKKO 251-01用のA1510とは別の部品なので、本体型番を取り違えないでください。A1324の正確な全長は現行の公式ページで確認できないため、全長の推定値ではなく、商品名の「250-1用 A1324」まで確かめてください。

白光(HAKKO) 電源式スチロールカッター用交換ヒーター(3本入り) 250-1用 A1324

Amazonで見る楽天市場で見る

HAKKO 251-01に対応するA1510

本体型番がHAKKO 251-01で、公式の交換部品番号がA1510と分かっている人だけが対象で、本体が250-1なら使えません。

A1510は、HAKKO公式が251-01用と明記する5本入りの交換ヒーターです。A1324と線径が同じ約0.3mmでも、純正部品番号で対応本体を見分けてください。

A1510の正確な全長と固定方式は、現行公式ページ本文では確認できません。A1324の形状や寸法を当てはめず、購入直前の商品ページで「251-01用 A1510」と在庫状況を確かめてください。

白光(HAKKO) 電池式スチロールカッター用交換ヒーター(5本入り) 251-01用 A1510

Amazonで見る楽天市場で見る

goot SC-5用交換線SC-5APHの寸法と固定

SC-5APHは、goot SC-5の弓型アタッチメントに使える交換線です。goot公式は、巻き全長1m、取り付け時の露出長80mm、上下の穴へ3回ずつ巻く手順を案内しています。

goot SC-10の交換線はSC-10APHなので、本体型番を取り違えないでください。SC-5APHの線径は、現行の公式ページ本文では確認できません。1mを取り付け長と読まず、商品名の「SC-5本体用 SC-5APH」と本体型番を購入前に照合してください。

太洋電機産業(goot) 替ヒーター SC-5本体用 SC-5APH

Amazonで見る楽天市場で見る

PROXXON No.27180用のNo.27182｜約30m・0.2mmはAmazon表示

No.27182を使えるのは、卓上式スチロールカッターの本体型番がPROXXON No.27180の場合だけです。PROXXON公式ページも、No.27180の交換品をNo.27182と案内しています。No.27185 HSEの手持ち式カッターへ取り付けないでください。

約30m・0.2mmはAmazonの商品データにある表示で、現行のPROXXON公式ページ本文では寸法を確認できません。約30m・0.2mmだけで他機種へ流用せず、商品名の「No.27180用 No.27182」を購入前に確かめてください。

プロクソン(PROXXON) スチロールカッター用ニクロム線1個 交換用ニクロム線 【長さ約30ｍ・太さ0.2mm】 No.27182

Amazonで見る楽天市場で見る

PROXXON No.27185 HSE専用のNo.27186｜290mm×直径0.8mm

No.27186は、手持ち式のPROXXON No.27185 HSEだけに合う専用ニクロム線です。PROXXONの取扱説明書は、寸法を290mm×直径0.8mm、固定位置を上下のつまみと案内しています。卓上式No.27180には取り付けないでください。

No.27186はNo.27182の代用品ではありません。商品ページで「HSE No.27185用 No.27186」と入り数、在庫状況を確かめてから注文してください。

プロクソン(PROXXON) ハンドスチロールカッター HSE用専用ニクロム線【5本】 交換用 No.27186

Amazonで見る楽天市場で見る

機種別取扱説明書に沿ったニクロム線の交換手順

ニクロム線の掛け方、巻き回数、取り付け長、張り方は機種ごとに違います。本体型番と一致する取扱説明書を手元に置き、その図と順番どおりに交換してください。

goot SC-5の3回巻きと80mmは、SC-5専用の手順です。SC-10を含む別機種へそのまま使わず、それぞれの取扱説明書に記載された固定位置と張り方に従ってください。

通電する前に、線によじれ、折れ、著しい変形、傷みがないかを確かめましょう。固定部から外れかけている、線がたるんでいる場合は、そのまま電源を入れないでください。

端材を使った短時間の試運転

試運転の前に、紙や溶剤などの燃えやすい物を作業台から離して換気できる状態にし、ニクロム線と固定部には触れず、端材を使って短時間だけ動作を確かめましょう。

次の症状が一つでもあれば、試運転は中止です。

• ニクロム線が発熱せず、端材を切れない
• ニクロム線が異常に赤く発熱する
• ニクロム線が固定部から外れる、またはたるむ
• 異常な煙や臭気が出る

固定部の熱さを、手や指を近づけて確かめてはいけません。外れ、たるみ、煙、臭気がなくても、固定部の発熱異常を少しでも疑った場合は、すぐにスイッチを切り、プラグ、USBケーブル、ACアダプター、電池など、機種に応じた電源を外したうえで、十分に冷めるまで線や固定部に触れないでください。

取り付けても線がたるむ場合や、固定部の発熱異常が疑われる場合は、端子、アーム、ばね、アタッチメントの破損も考えられます。ニクロム線の交換だけで直そうとせず、本体のメーカーや販売店に確認してください。

まとめ｜スチロールカッターのニクロム線は本体型番と純正部品番号から選ぶ

スチロールカッターの交換線は、古い線の太さや長さが近いだけでは決められません。本体型番から純正部品番号へたどり、公式資料に記載がある寸法と固定方式を補助照合する順番で確かめましょう。

上で紹介した5商品は、対応本体が限られます。A1324とA1510、SC-5APHとSC-10APH、No.27182とNo.27186は別部品なので、本体型番と純正部品番号を一組で照合してください。

本体型番が読めない場合や、端子・アーム・ばねが壊れている場合は、交換線を買っても解決しない可能性があります。その場で注文せず、本体のメーカーや販売店へ確認してください。

スチロールカッターのニクロム線交換でよくある質問

HAKKO 250-1とSURE HC-23TFは、電源を切って何秒待てば触れますか？

同じ秒数ではありません。HAKKO 250-1は常温まで約3秒、SURE HC-23TFは5秒以上とメーカーが案内しています。どちらも電源を切り離したうえで、他機種へ数値を流用せず、手元の取扱説明書に従って十分に冷ましてください。

goot SC-5APHの1mは何回分の交換に使えますか？

公式情報だけでは、一律の交換回数を断定できません。80mmは取り付け後に弓の間へ出る露出長で、上下の穴へ3回ずつ巻いた後に余りを切るため、1m÷80mmでは回数を求められません。取り付けるたびに、取扱説明書の80mmと巻き回数を守ってください。

交換用ニクロム線は、取り付け前に必要な長さへ切ってもいいですか？

機種の取扱説明書が切断を指示する場合だけ、その位置で切ってください。HAKKO A1324のような成形済みヒーターは切断や巻き直しをせず、goot SC-5APHは露出長80mmに合わせて上下へ3回ずつ巻いた後に余りを切ります。別機種の長さや切る順番を流用しないでください。

抵抗値が同じ汎用ニクロム線なら純正品の代わりに使えますか？

抵抗値が同じだけでは代用できません。ニクロム線の合金種、単位長さ当たり抵抗、電源条件だけでは、市販機をまたぐ互換性は決まりません。本体型番と純正部品番号を照合し、公式記載がある線径・長さ・固定方式も一致する品を使ってください。
