VE管サドルの交換品はどれ？呼び径・取付穴径・固定方式で比較

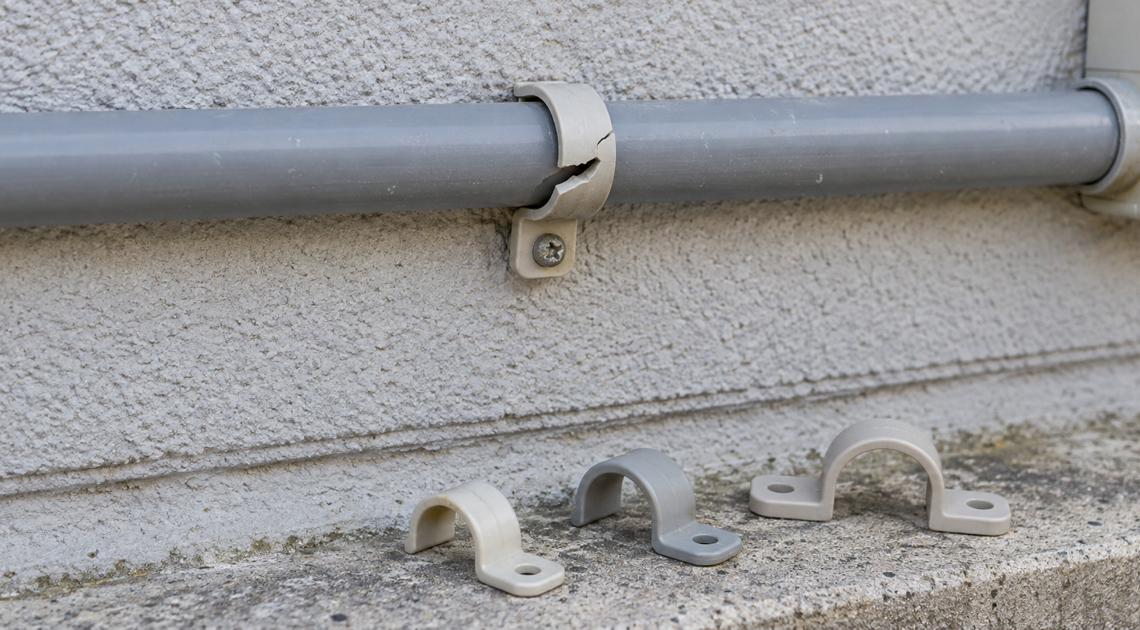

割れたVE管サドルを交換するとき、管には収まっても取付穴が合わない商品があり、どれを買えばよいか迷いますよね。

片止めと両止めでは、ビスの本数だけでなく、取付穴の間隔も違うんです。

数か所なら5個入り、既存の2穴を使うなら同じ穴間隔の両止めがおすすめなので、条件別にまとめてみました。

この記事では、呼び径・取付穴径・固定方式に合うVE管サドルについて解説していきます。

おすすめ早見表

条件	対応規格	固定方式	おすすめ商品
VE14を数か所だけ交換	VE14・TL16	片止め	オーム VE片サドル14用 5個入り
VE16を数か所だけ交換	VE16	片止め	未来工業 VE片サドル16用 5個入り
VE22を数か所だけ交換	VE22・TL22	片止め	オーム VE片サドル22用 5個入り
VE16の既存2穴を使う	VE16・TL16	両止め	未来工業 VE両サドル16用 50個入り
VE22の既存2穴を使う	VE22	両止め	日動電工 VEサドル22用 20個入り
VE16を壁から浮かせる	PF16・VE16	台付	未来工業 PF・VE兼用台付サドル16用 50個入り

オームVE14用

VE14を数か所だけ直すなら、余りを抑えられる5個入りがおすすめです。VE14とTL16に対応しています。

木ねじ1本で留める片止めなので、既存品が両止めの場合は同じ2穴に置き換えられません。

未来工業VE16用

VE16を少量だけ直す人には、ベージュの5個入りがおすすめです。ビス1本で留める片止めです。

少量用はKVE16J05Pで、交換箇所が多い場合はKVE-16Jの50個入りが購入対象になります。

オームVE22用

VE22を少量だけ補修するなら、5個入りが向いています。VE22とTL22に対応し、木ねじ1本で留める片止めです。

VE16用より管を受ける部分が大きいため、呼び径の異なるVE16には置き換えられません。

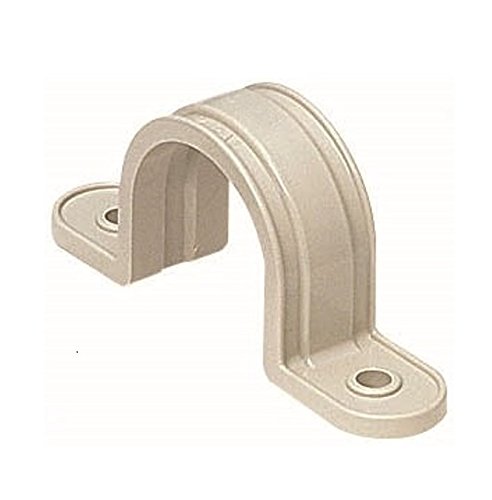

未来工業VE16両止め

VE16の既存2穴を生かすなら、穴間隔45mmの両止めがおすすめです。取付穴径は5mmとなっています。

VE16とTL16に対応するグレーの50個入りなので、数か所だけの補修では余りやすいでしょう。

日動電工VE22両止め

VE22の両止め交換には、穴間隔55mm、取付穴径5mmの日動電工VEサドル22がおすすめです。

管を受ける部分の径は26mmとなっています。

硬質塩化ビニル製の20個入りです。片止めのKT22シリーズとは、穴数と全長が異なります。

未来工業VE16台付

壁から浮いたVE16には、PF16・VE16兼用の台付サドルがおすすめです。販売単位は50個となっています。

平らに固定された既設品には向かないため、主要仕様の違いを次の表にまとめました。

主要仕様を比較

比較項目	オーム VE片サドル14用 5個入り	未来工業 VE片サドル16用 5個入り	オーム VE片サドル22用 5個入り	未来工業 VE両サドル16用 50個入り	日動電工 VEサドル22用 20個入り	未来工業 PF・VE兼用台付サドル16用 50個入り
対応規格	VE14・TL16	VE16	VE22・TL22	VE16・TL16	VE22	PF16・VE16
管外径の目安	18mm	22mm	26mm	22mm	26mm	22mm
固定方式	片止め	片止め	片止め	両止め	両止め	台付
取付穴径	記載なし	記載なし	記載なし	5mm	5mm	記載なし
穴間隔	なし	なし	なし	45mm	55mm	記載なし
材質・耐候性	記載なし	記載なし	記載なし	耐候・耐衝撃樹脂	硬質塩化ビニル	記載なし
販売個数	5個	5個	5個	50個	20個	50個

購入前のQ&A

PF管用のサドルをVE管にも使えますか？

PF・VE兼用と明記された商品だけが購入対象です。呼び径が同じでも、PF管専用のサドルは除外されます。

VE16に汎用ステンレス片サドルは使えますか？

VE16の管外径は22mmなので、適合径18〜23mmのオーム製1822が対応品です。

材質はステンレス鋼SUS304で、適合ビス径はM3.5〜4です。取付ビスは付属していません。

VP管にもVE管用サドルを使えますか？

アカギのエンビサドルでは、VE14用がVP13、VE16用がVP16、VE22用がVP20にも対応します。

同じシリーズでも、VP25とVP30は規格外です。

購入結論

• VE14・16・22の少量補修には、それぞれの呼び径に対応する5個入りの片止めが向く
• 交換箇所が多いVE16には、未来工業VE片サドル16用50個入りが向く
• 既存2穴の交換には、VE16なら穴間隔45mm、VE22なら穴間隔55mmの両止めがおすすめ
• 壁から浮いたVE16には、未来工業のPF・VE兼用台付サドルが適する
• VE16の汎用ステンレス品には、適合径18〜23mmのオーム製1822が対応する
• 電線や接続部にも異常がある場合は、電気工事業者への依頼が必要となる
