散水ポンプのカムロックパッキン早見表｜呼び径・内径・材質別に紹介

散水ポンプの接続部から水が漏れると、どのパッキンを買えばいいのか迷いますよね。

呼び径とパッキンの内径は、同じ数値とは限りません。形状や材質にも違いがあります。

通常の散水には、呼び径と内外径が一致する標準品がおすすめです。専用品は機種と部品位置で決まるんです。

そこで、条件ごとに対応するカムロックパッキンを早見表にまとめました。

条件別おすすめ早見表

条件・呼び径	対応機種・対応規格	おすすめ商品	主な仕様	使える条件
1/2・3/4インチ	標準カムロック	タスクスリー カムロックパッキン KMN1	内径22mm・外径35mm	両サイズ兼用
1インチ・25mm	標準カムロック	タスクスリー カムロックパッキン KMN2	内径27mm・外径40mm	常温散水向け
1 1/4インチ・32mm	標準カムロック	タスクスリー カムロックパッキン KME3	内径35mm・外径49mm	要確認
1 1/2インチ・40mm	標準カムロック	タスクスリー カムロックパッキン KMN4	内径41mm・外径56mm	常温散水向け
2インチ・50mm	標準カムロック	タスクスリー カムロックパッキン KMN5	内径51mm・外径67mm	常温散水向け
3インチ・高温薬液	TOYOXカムロック	TOYOX カムロックガスケット GK-FKM-3	フッ素ゴム	参考温度0〜180℃
40mm	工進SEV-40Xなど	工進 カムロックパッキン PA-232	ツバ付き	SEV-40X系
2インチ・50mm	スイデンNGカムロックC側	スイデン NGカムロックC用パッキン 50mm	C側用ゴム	A側用とは別部品

小口径の兼用品

1/2・3/4インチの標準カムロックには、内径22mm・外径35mmのKMN1がおすすめです。

この商品は両サイズ兼用です。内径21mmの商品やポンプ専用品とは、寸法や形状が異なります。

1インチ寸法品

1インチの標準カムロックには、内径27mm・外径40mmのKMN2がおすすめです。

呼び径は25mmですが、パッキン内径は27mmです。呼び径はパッキンの実寸ではありません。

通常の散水用で、薬液や高温水には材質別品が適します。

32〜50mm寸法品

32〜50mmの3商品を、呼び径とパッキンの実寸で一覧にしました。

呼び径	実寸	購入商品	材質情報
1 1/4インチ・32mm	内径35mm×外径49mm	タスクスリー カムロックパッキン KME3	要確認
1 1/2インチ・40mm	内径41mm×外径56mm	タスクスリー カムロックパッキン KMN4	要確認
2インチ・50mm	内径51mm×外径67mm	タスクスリー カムロックパッキン KMN5	要確認

KME3、KMN4、KMN5は材質が明記されていないため、いずれも通常の常温散水用です。

工進とスイデンには専用形状品があり、同じ呼び径の寸法品では代用できません。

流体別の材質

通常の散水から高温や薬液まで、使用条件に対応する材質をまとめてみました。

使用条件	推奨材質	購入商品	参考温度範囲	対象サイズ
常温の水・一般散水	ニトリルゴム（NBR）	TOYOX カムロックガスケット GK-NBR-1-1/2	-10〜100℃	1 1/2インチ
水系でEPDM指定	エチレンプロピレンゴム	TOYOX カムロックガスケット GK-EPDM-1	-10〜120℃	1インチ
低温・高温条件	シリコーンゴム	TOYOX カムロックガスケット GK-Q-1	-50〜150℃	1インチ
高温・油・薬品条件	フッ素ゴム（FKM）	TOYOX カムロックガスケット GK-FKM-3	0〜180℃	3インチ

EPDM指定の水系用途にはGK-EPDM、低温や高温にはシリコーン製GK-Qが適します。

薬液や高温条件で使うGK-FKMは、流体に適合する場合に限られます。

内外径が示されていない商品は、呼び径だけが一致しても購入品を特定できません。

工進の専用品

工進製ポンプについて、機種と交換箇所に対応する品番を一覧にしました。

対応機種	呼び径	交換箇所・形状	購入部品
SEV-40Xなど	呼び径40mm	ツバ付き	工進 カムロックパッキン PA-232

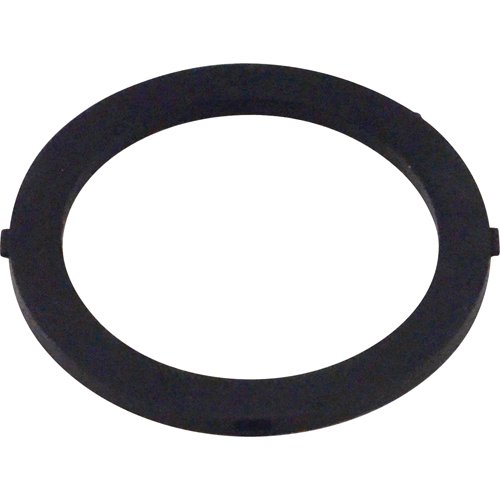

SEV-50Xなど	呼び径50mm	カムロック本体側	工進 カムロック本体パッキン PA-235
SEV-80Xなど	呼び径80mm	カムロック側	工進 カムロックパッキン PA-240

SEV-40X系のPA-232はツバ付きです。SEV-50X系のPA-235は本体側に入ります。

SEV-80X系にはPA-240が対応します。平形の汎用品とは形状が異なる部品です。

スイデンの専用品

スイデンNGカムロックの50mm・C側には、No.0003050050が対応します。

Cはレバーのあるメス側です。Aと表示された50mm品は、オス側用の別部品になります。

この条件では、工進PA-235や標準カムロック用寸法品は購入候補に入りません。

主要商品の比較表

比較項目	タスクスリー KMN1	タスクスリー KMN2	タスクスリー KMN4	タスクスリー KMN5	工進 PA-232	スイデン No.0003050050
呼び径	1/2・3/4インチ	1インチ	1 1/2インチ	2インチ	40mm	50mm・2インチ
内径×外径	22×35mm	27×40mm	41×56mm	51×67mm	要確認	要確認
形状・交換箇所	平形・兼用	平形	平形	平形	ツバ付き	C側用
対応機種・規格	標準カムロック	標準カムロック	標準カムロック	標準カムロック	SEV-40Xなど	スイデンNGカムロック
材質情報	要確認	要確認	要確認	要確認	要確認	ゴム
向く条件	小口径兼用	呼び径25mm系	呼び径40mm系	呼び径50mm系	工進40mm系	スイデン50mm C側

購入前のQ&A

新品のパッキンに替えても漏れる場合、別の商品が必要ですか？

内径、外径、厚さ、形状が異なる場合は、既設カムロックと同じ寸法のパッキンが必要です。

アダプターの傷やカムアームの摩耗が原因なら、パッキンだけを買い直しても解消しないことがあります。

購入する部品の結論

• 標準カムロックの常温散水には、呼び径と内外径が一致するタスクスリー KMN2などの寸法品がおすすめ
• 材質を指定する用途には、TOYOX GK-NBRなどの材質明記品がおすすめ
• 工進SEV系には、機種と交換箇所に対応する工進 PA-232などのPA部品が購入対象
• スイデンNGカムロック50mmのC側には、スイデン C用パッキン50mmがおすすめ
• 肥料液や農薬には、本体とパッキンの両方が流体に適合する組み合わせが必須
